Odporna na korozję stal nierdzewna duplex 2205, precyzyjny wał typu T, śruba transmisyjna o wysokiej nośności i odporności na zużycie

1. Opis

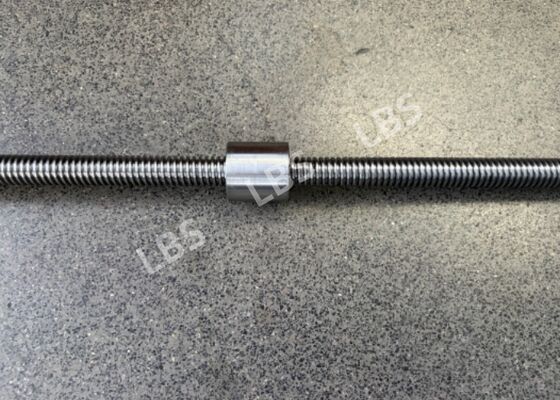

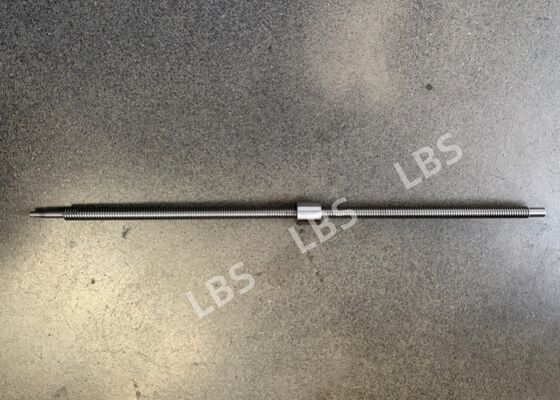

Ta śruba pociągowa typu T wykonana jest ze stali nierdzewnej 2205, numer części: 26MD01-M403-002. Specyfikacja gwintu to Tr20×4 z klasą precyzji 7e. Jest to precyzyjny element transmisyjny klasy B o masie jednostkowej 1,957 kg. Surowcem jest stal nierdzewna duplex 2205, poddana obróbce roztworowej w temperaturze 1020–1100°C, a następnie szybkiemu hartowaniu w wodzie, co zapewnia zarówno wysoką wytrzymałość, jak i doskonałą odporność na korozję.

Wyprodukowany ściśle według precyzji gwintu trapezowego 7e, element charakteryzuje się ściśle kontrolowanymi tolerancjami geometrycznymi dla sekcji wału. Niespecyfikowane tolerancje wymiarowe są zgodne z GB/T1804-m, a niespecyfikowane tolerancje geometryczne są zgodne z GB/T1184-H. Ostre krawędzie są zaokrąglone, a zadziory usunięte. Wszystkie wymiary nieoznaczone odnoszą się do modelu 3D. Całkowita długość wynosi 847 mm, zintegrowana z wieloma precyzyjnymi segmentami wału dopasowującego, wpustem i gwintem łączącym M12×1.5. Umożliwia płynną transmisję liniową i nadaje się do mechanizmów transmisyjnych posuwisto-zwrotnych pchających i podnoszących w trudnych warunkach korozyjnych.

2. Parametr

3. Zaleta

(1) Doskonałe właściwości materiałowe: stal nierdzewna duplex 2205 z obróbką cieplną roztworową. Odporna na korozję wżerową, szczelinową i pękanie korozyjne naprężeniowe. Jej wytrzymałość jest znacznie wyższa niż zwykłej stali nierdzewnej 304/316, łącząc odporność na korozję i wysoką wytrzymałość mechaniczną.

(2) Precyzyjna transmisja: gwint trapezowy Tr20×4 obrobiony do wysokiej klasy precyzji 7e. Charakteryzuje się płynną transmisją i dobrym samohamownością. Ścisła kontrola tolerancji geometrycznych zapewnia mały luz transmisyjny i stabilną dokładność pozycjonowania.

(3) Precyzyjna zintegrowana konstrukcja: zintegrowana obróbka wielosegmentowych średnic dopasowujących, wpustu i gwintu łączącego. Wysoka współosiowość i prostopadłość, chropowatość powierzchni do Ra1.6 dla doskonałej kompatybilności montażowej.

(4) Niezawodny proces produkcyjny: ostre krawędzie odgratowane i zaokrąglone, standaryzowany system tolerancji. Element precyzyjny klasy B, niskie zużycie podczas długotrwałego ruchu posuwisto-zwrotnego i wydłużona żywotność.

4. Zastosowanie

Idealny do inżynierii morskiej, morskich urządzeń podnoszących, odsalania wody morskiej, chemicznych środowisk korozyjnych, siłowników podnoszących i pchających na platformach morskich. Nadaje się również do uruchamiania zaworów, podwodnej transmisji liniowej i maszyn podnoszących antykorozyjnych w silnie korozyjnych warunkach. Może pracować stabilnie przez długi czas w środowiskach zawierających chlorki i wilgotnych środowiskach korozyjnych.
