Szczegóły Produktu:
Zapłata:
|

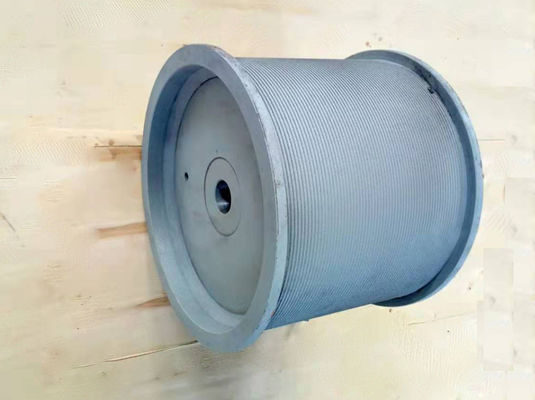

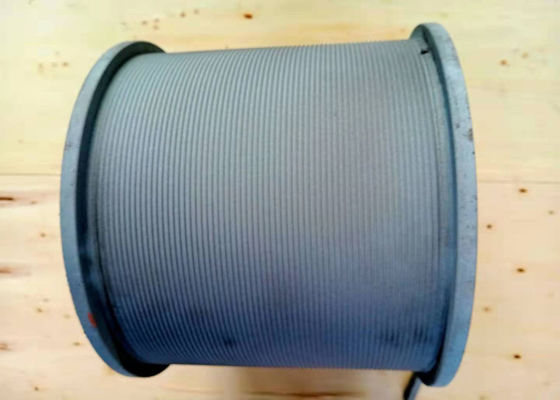

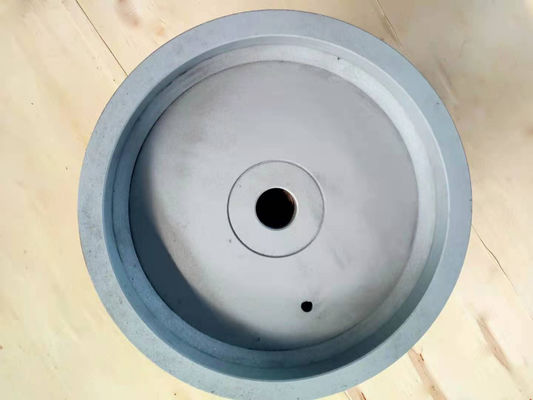

Nazwa produktu: | Bęben wciągarki z liną stalową rowkowaną 6 mm | Materiał: | Q355B |
---|---|---|---|
Typ rowka: | Rowki Lebusa | Obróbka powierzchniowa: | Cynk w sprayu na gorąco |
Kolor powierzchni: | Szary | Struktura: | Spawane |
Średnica liny: | 6 mm | Warstwa: | 1 warstwa |
Używać: | Wciągarka montażowa | Pojemność liny: | 30m |
Podkreślić: | bęben wciągarki cumowniczej ze stali nierdzewnej,bęben wciągarki cumowniczej o szerokości 600 mm,bęben cumowniczy górniczy |
Wciągarka kopalniana jest używana w kopalniach, za pomocą trakcji linowej, aby osiągnąć swój cel pracy sprzętu.Obejmuje „wciągarkę transportową z kołem ciernym
Według wciągarki mechanicznej dzieli się na trzy typy ręczne, elektryczne, hydrauliczne.Z zastosowania klasyfikacji można podzielić na wciągarki budowlane i wciągarki morskie.
W zależności od funkcji wciągarki można podzielić na: wyciągarkę morską, wyciągarkę inżynieryjną, wyciągarkę górniczą, wyciągarkę linową i tak dalej.
Zgodnie z formą bębna dzieli się na pojedynczy bęben i podwójny bęben.
Zgodnie z formą dystrybucji bębna dzieli się na równoległy podwójny bęben i podwójny bęben przed i po.
Wciągarki typu specjalnego to: wciągarka z konwersją częstotliwości, wciągarka z lornetką, wciągarka z podwójnym hamulcem z dźwignią hamulca ręcznego, z wciągnikiem zatrzymującym, wciągnik elektryczny, wciągarka ze sprzęgłem elektrycznego hamulca ręcznego, duża wciągarka z podwójnym cylindrem z podwójnym hamulcem, duża zewnętrzna wciągarka z przekładnią, wciągarka hydrauliczna, duży zewnętrzny bieg z wciągarką linową, podwójnym kołem trakcyjnym, dużą wciągarką hydrauliczną z podwójnym cylindrem z podwójnym hamulcem, wciągarką linową zatrzymującą pasmo częstotliwości.
Bęben, zespół wału bębna, który jest podstawowym elementem wciągarki.
Mechanizm hamulcowy, w tym hamulec mechaniczny i hamulec wodny (hamulec elektromagnetyczny).
Głowica kota i zespół wału głowicy kota, używany do dokręcania luźnej klamry z drutu, podnoszenia ciężkich przedmiotów;Ciężka wciągarka wiertnicza zawiera również bęben do wyciągania rdzeniówki.
Układ napędowy, wprowadzanie i dystrybucja mocy oraz przenoszenie ruchu, dla wewnętrznej wciągarki o zmiennej prędkości oprócz wału napędowego i wału bębna, wału głowicy kota, ale także łańcuchów, kół zębatych, części wałów i pośredniego wału napędowego stołu obrotowego.
Układ sterowania, w tym zęby, zęby, sprzęgło pneumatyczne, konsola wiertarki, części zaworów sterujących itp., Jest integralną częścią systemu sterowania wiertnicą
Układy smarowania, w tym smarowanie masłem, smarowanie kroplowe i napęd uszczelnienia, smarowanie rozbryzgowe lub wymuszone.
Tjego imię | 6mm lina stalowa ze stali nierdzewnej Lebus Rowkowany bęben wciągarki do kopalni |
Prędkość podnoszenia | 0,95-1,27 m/s |
Prędkość obrotowa | 720-960 obr./min |
Średnica liny | 3-30mm |
Rodzaj zawiesia | drut |
Obrót kierunku | lewo czy prawo |
Aplikacja | wciągnik |
Parametr | można zaprojektować |
Aplikacja | górnictwo, wiercenie ropy naftowej lub kopalnia węgla |
Średnica bębna | 900 mm |
Szerokość bębna | 600 mm |
NIE: | Średnica drutu (mm) | Siła ciągnąca (KN) | Kierunek obrotu | Średnica bębna (mm) | BębenDługość (mm) |
1 | 3~8 | 3~10 | Lewa ręka, prawa ręka | >160 | <1000 |
2 | 10~16 | 12~20 | Lewa ręka, prawa ręka | >320 | <1000 |
3 | 18~24 | 20~80 | Lewa ręka, prawa ręka | >480 | <1000 |
4 | 26~32 | 100~120 | Lewa ręka, prawa ręka | >640 | <1000 |
5 | 34~40 | 150~200 | Lewa ręka, prawa ręka | >800 | <1000 |
6 | 42~50 | 240~400 | Lewa ręka, prawa ręka | >1000 | <1000 |
1. Kołnierze bębna powinny być prostopadłe do ściany bębna w każdych warunkach, nawet pod obciążeniem.
2. Lina podczas nawijania musi być naprężona, aby lina została zgnieciona o ściankę rowka.Gdy nawijanie nie może spełnić tego warunku, należy użyć rolki dociskowej. Ogólnie zaleca się, aby napięcie liny wynosiło co najmniej 2% napięcia zrywającego lub 10% obciążenia roboczego.
3. Zakres kąta floty generalnie nigdy nie powinien przekraczać 1,5 stopnia i nie powinien być mniejszy niż 0,25 stopnia.
4. Gdy lina stalowa uwolniona z bębna okrąży krążek, środek krążka powinien znajdować się nad środkiem bębna.
5. Lina musi być okrągła, nie luźna, nawet przy maksymalnym obciążeniu.
6. Lina musi mieć konstrukcję zapobiegającą obracaniu się.
Pls mierzą zmianę średnicy liny pod różnym obciążeniem
