Szczegóły Produktu:
Zapłata:
|

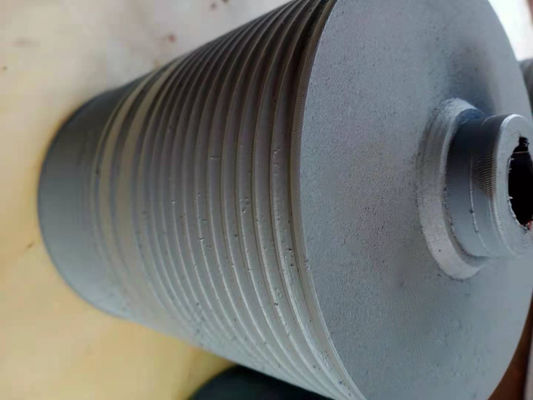

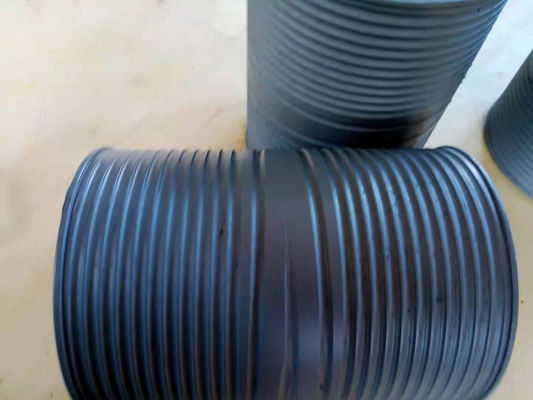

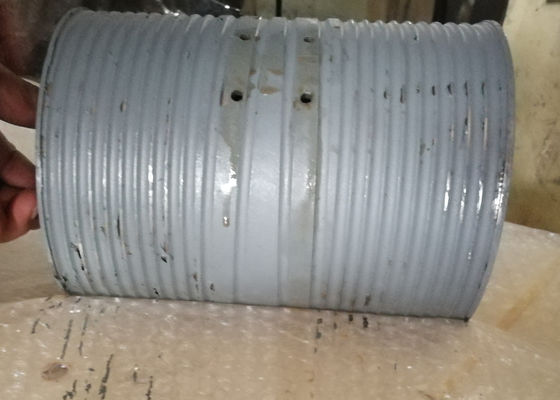

| Nazwa produktu: | Rowkowany bęben wciągarki | Materiał: | Q355B |
|---|---|---|---|
| Typ rowka: | spiralne rowki | Obróbka powierzchniowa: | Cynk w sprayu na gorąco |
| Kolor powierzchni: | Szary | Struktura: | Spawane |
| Średnica liny: | 6 mm | Warstwa: | 1 warstwa |
| Używać: | Wciągarka montażowa | Pojemność liny: | 30m |
| Podkreślić: | Podwójny rowkowany bęben wciągarki,rowkowany bęben wciągarki ze stali węglowej,podwójny bęben wciągarki Q355B |
||
Rowkowany materiał bębna wciągarki: stal węglowa, stal stopowa, stal nierdzewna, aluminium, stal o wysokiej wytrzymałości itp
Normy materiałowe: GB, AISI, ASME, ASTM, JIS, DIN, ...
Temperatura otoczenia: -40 ° C do + 45 ° C
Temperatura otoczenia stróżowania: -40 ° C do + 50 ° C
Rodzaj rowka bębna: rowki spiralne lub rowki Lebusa
Kierunek obrotu bębna: leworęczny lub praworęczny
Metoda przetwarzania: praca maszynowa
Średnica liny stalowej: 3 MM ~ 100 MM
Sprzęt do przetwarzania: Centrum obróbcze CNC
| Nie: | Średnica drutu (mm) | Siła ciągnąca (KN) | Kierunek obrotu | Średnica bębna (mm) | Bęben Długość (mm) |
| 1 | 3~8 | 3~10 | Lewa ręka, prawa ręka | >160 | <1000 |
| 2 | 10~16 | 12~20 | Lewa ręka, prawa ręka | >320 | <1000 |
| 3 | 18~24 | 20~80 | Lewa ręka, prawa ręka | >480 | <1000 |
| 4 | 26~32 | 100~120 | Lewa ręka, prawa ręka | >640 | <1000 |
| 5 | 34~40 | 150~200 | Lewa ręka, prawa ręka | >800 | <1000 |
| 6 | 42~50 | 240~400 | Lewa ręka, prawa ręka | >1000 | <1000 |
1. Kołnierze bębna powinny być prostopadłe do ściany bębna w każdych warunkach, nawet pod obciążeniem.
2. Lina w trakcie nawijania musi być naprężona tak, aby została zgnieciona o ścianę rowka.Gdy nawijanie nie może spełnić tego warunku, należy użyć rolki dociskowej. Generalnie zaleca się, aby naciąg liny wynosił co najmniej 2% naprężenia zrywającego lub 10% obciążenia roboczego.
3. Zakres kąta floty nie powinien generalnie przekraczać 1,5 stopnia i nie mniej niż 0,25 stopnia.
4. Gdy lina stalowa zwolniona z bębna przechodzi wokół krążka, środek krążka powinien znajdować się nad środkiem bębna.
5. Lina musi być okrągła, a nie luźna, nawet przy maksymalnym obciążeniu.
6. Lina musi mieć konstrukcję zapobiegającą obracaniu się.
Pls mierzą zmianę średnicy liny pod różnym obciążeniem!

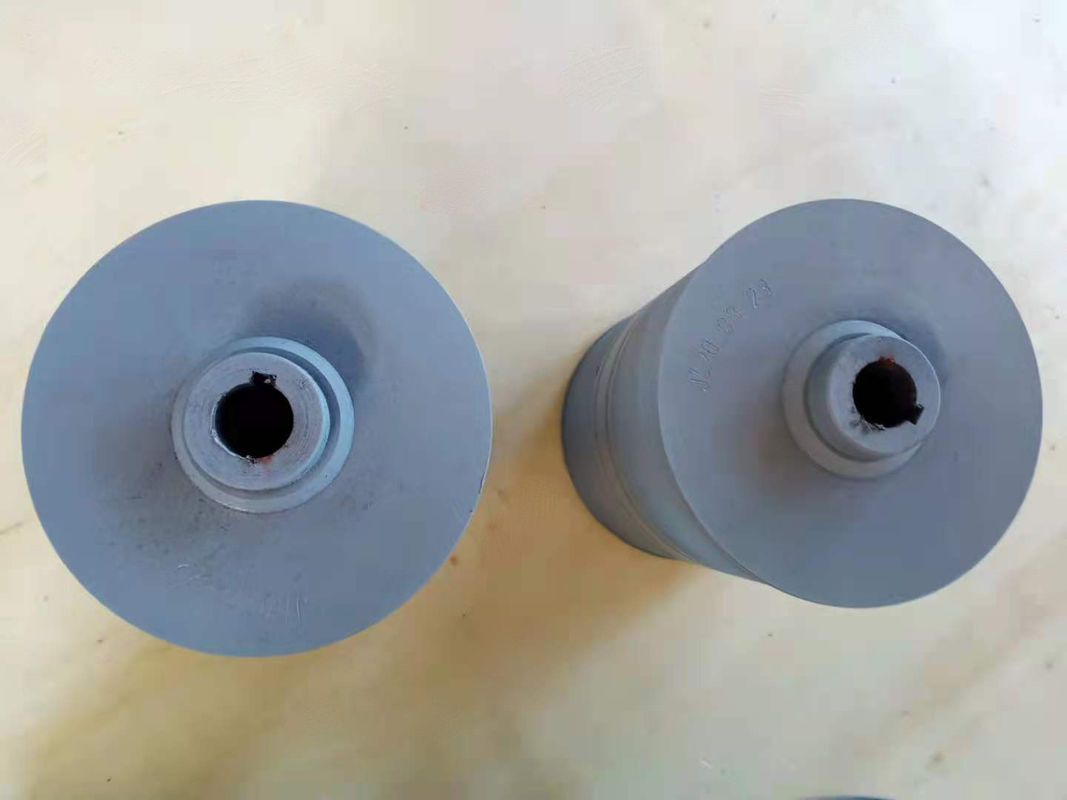

Bęben rowkowyKompozycja:Rdzeń bębna, kołnierze, wał itp.
Przetwarzanie: Bębny linowe z rowkami wyciętymi bezpośrednio w nich. Bęben wciągarki z kołnierzem, rowek LBS jest cięty bezpośrednio w korpusie bębna, zgodnie z wymaganiami klientów, kołnierze są spawane lub skręcane śrubami.geometria rowka zależy od konstrukcji liny, średnicy i długości oraz od zastosowania.bęben ma wymagane wymiary montażowe dla rzeczywistych warunków pracy.
1. Morskie maszyny morskie: morska wciągarka do dźwigów naftowych, wciągarka cumownicza, wciągarka trakcyjna, wciągarka do jazdy na człowieka, wciągarka kotwiczna, wciągarka hydrologiczna
2. Maszyny inżynieryjne: wciągarka kablowa, żuraw wieżowy, palownica, wciągarka hydrauliczna
3. Przemysł naftowy: platforma wiertnicza, wciągnik do ciągników naftowych, platforma do przeróbki ropy naftowej, wciągarka do agregatów pompowych na przyczepie, wciągarka do drewna itp.
4. Maszyny budowlane: wciągarka ścienna do wycierania budynku, wciągnik uzwojenia, winda kotwiczna
5. Wciągarka górnicza: wciągarka dyspozytorska, wciągarka do wciągania rekwizytów, wciągarka tonąca itp
6. Maszyny dźwigowe: maszyna do podnoszenia mostów, dźwig wieżowy, suwnica bramowa, wciągarka do dźwigów gąsienicowych
