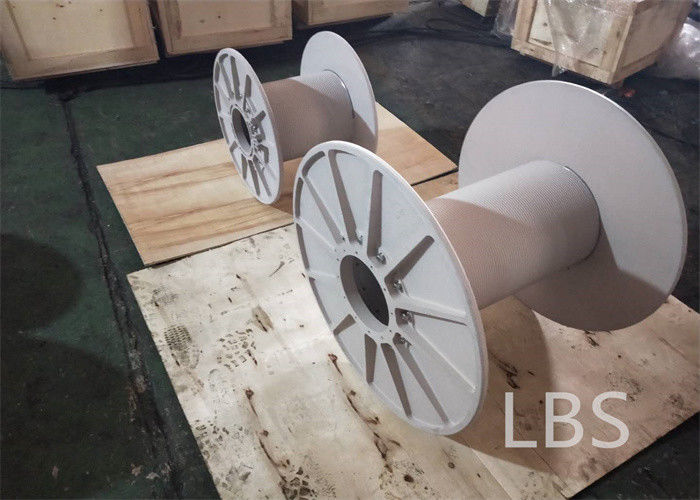

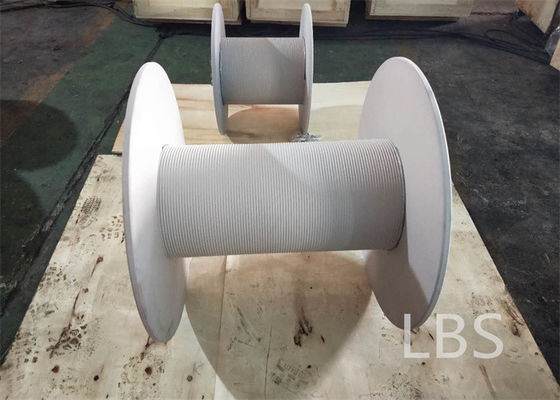

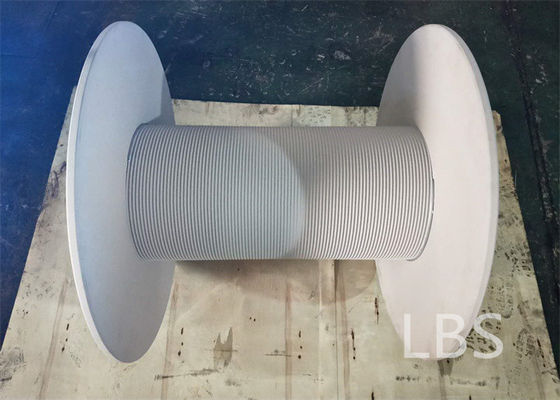

Sprzęt budowlany i górniczy Lina stalowa ze stali stopowej Lebus Rowkowany bęben wciągarki
Przegląd
Opracowana przez naszą firmę wciągarka linowa Lebus rozwiązuje następujące problemy:
1. Lina stalowa może być owinięta wieloma warstwami bez nieuporządkowanej liny;
2. Prędkość nawijania liny stalowej nie jest ograniczona;
3. Ładunek jest równomiernie rozłożony między linami stalowymi;
4. W stanie obciążenia brak gryzienia liny lub przeskakiwania liny między stalowymi linami;
5. Zmniejsz uszkodzenia liny stalowej i popraw bezpieczeństwo;
6. Skróć przestoje związane z wymianą liny stalowej, znacznie popraw wydajność pracy.
Po użyciu dużej liczby arkuszy danych: przedłuż żywotność liny stalowej o ponad 500%
Zakres aplikacji
Szeroko stosowany w platformach wiertniczych, maszynach naftowych, maszynach do konserwacji wody, maszynach portowych, urządzeniach do podnoszenia dużych maszyn inżynieryjnych.
Wprowadzenie produktów
Rowkowany materiał bębna wciągarki: stal węglowa, stal stopowa, stal nierdzewna, aluminium, stal o wysokiej wytrzymałości itp
Normy materiałowe: GB, AISI, ASME, ASTM, JIS, DIN, ...
Temperatura otoczenia: -40°C do +45°C
Temperatura otoczenia Stroage: -40°C do +50°C
Rodzaj rowka bębna: rowki spiralne lub rowki Lebus
Kierunek obrotu bębna: lewa lub prawa ręka
Metoda przetwarzania: praca maszynowa
Średnica liny stalowej: 3 MM ~ 100 MM
Sprzęt do przetwarzania: centrum obróbcze CNC
rodzaje konstrukcji
Bęben wciągarki z rowkiem ma głównie następujące trzy rodzaje konstrukcji
1, typ łączenia.W tej strukturze korpus rowka linowego jest najpierw składany z 4 kawałków płytki, a następnie 4 kawałki rowka kafelkowego i korpusu lekkiego bębna są łączone i spawane razem
2, integralna, to rowek linowy jest bezpośrednio umieszczony na korpusie bębna, rowek linowy i korpus bębna jako jeden.
3. Podłącz typ spawania, wykonaj rowek linowy w korpusie cylindra, a następnie pokrój go na 2 kawałki płytek i zgrzewaj korki na korpusie bębna.
Informacje o produkcie
| Tjego imię |
Sprzęt budowlany i górniczy Lina stalowa ze stali stopowej Lebus Rowkowany bęben wciągarki |
| Prędkość podnoszenia |
0,95-1,27 m/s |
| Prędkość obrotowa |
720-960 obr./min |
| Średnica liny |
3-30mm |
| Rodzaj zawiesia |
drut |
| Obrót kierunku |
lewo czy prawo |
| Aplikacja |
wciągnik |
| Parametr |
można zaprojektować |
| Aplikacja |
górnictwo, wiercenie ropy naftowej lub kopalnia węgla |
| Średnica bębna |
900 mm |
| Szerokość bębna |
600 mm |
TParametry techniczne
| NIE: |
Średnica drutu (mm) |
Siła ciągnąca (KN) |
Kierunek obrotu |
Średnica bębna (mm) |
BębenDługość (mm) |
| 1 |
3~8 |
3~10 |
Lewa ręka, prawa ręka |
>160 |
<1000 |
| 2 |
10~16 |
12~20 |
Lewa ręka, prawa ręka |
>320 |
<1000 |
| 3 |
18~24 |
20~80 |
Lewa ręka, prawa ręka |
>480 |
<1000 |
| 4 |
26~32 |
100~120 |
Lewa ręka, prawa ręka |
>640 |
<1000 |
| 5 |
34~40 |
150~200 |
Lewa ręka, prawa ręka |
>800 |
<1000 |
| 6 |
42~50 |
240~400 |
Lewa ręka, prawa ręka |
>1000 |
<1000 |
Warunki eksploatacji rowka Lebus
1. Kołnierze bębna powinny być prostopadłe do ściany bębna w każdych warunkach, nawet pod obciążeniem.
2. Lina podczas nawijania musi być naprężona, aby lina została zgnieciona o ściankę rowka.Gdy nawijanie nie może spełnić tego warunku, należy użyć rolki dociskowej. Ogólnie zaleca się, aby napięcie liny wynosiło co najmniej 2% napięcia zrywającego lub 10% obciążenia roboczego.
3. Zakres kąta floty generalnie nigdy nie powinien przekraczać 1,5 stopnia i nie powinien być mniejszy niż 0,25 stopnia.
4. Gdy lina stalowa uwolniona z bębna okrąży krążek, środek krążka powinien znajdować się nad środkiem bębna.
5. Lina musi być okrągła, nie luźna, nawet przy maksymalnym obciążeniu.
6. Lina musi mieć konstrukcję zapobiegającą obracaniu się.
Pls mierzą zmianę średnicy liny pod różnym obciążeniem
