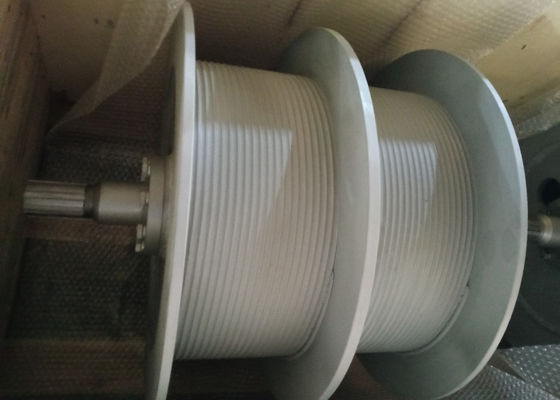

Wciągarka linowa z podwójnym bębnem 8 mm z wałem wielowypustowym do budowy elektrycznej windy kotwicznej

Bęben jest jedną z ważnych części maszyny do podnoszenia, used do nawijania liny stalowej w mechanizmie podnoszącym lub mechanizmie trakcyjnym.Poprzez przeniesienie siły napędowej zapewnianej przez hydrauliczne lub elektryczne urządzenie napędowe na linę stalową, ruch obrotowy urządzenia napędowego jest przekształcany w wymagany ruch liniowy.

1. W zależności od liczby warstw uzwojenia:

1) Pojedyncze uzwojenie:Tylko 1 warstwa liny stalowej jest nawinięta na bęben, spiralny rowek jest zwykle wycinany na bębniebębenpowierzchnia.

2) Podwójne uzwojenie:Bęben jest nawinięty 2 warstwami liny stalowej, można zastosować rowki spiralne lub rowki typu lebus.

3) Wielouzwojeniowe:Wielowarstwowe nawijanie liny stalowej na bęben, stosowane przy szczególnie dużych wysokościach podnoszenia lub zwartych mechanizmach, powierzchnia bębna wycinającego rowki lebusowe.

2. Zgodnie z metodą przetwarzania:

1)Bęben odlewniczy:Materiałem odlewniczym jest zwykle staliwo lub żeliwo.

2) Bęben spawalniczy:Rdzeń bębna wykonany jest z rury bez szwu lub walcowany z blachą stalową, kołnierzem spawalniczym i bębnemrdzeńi eliminując naprężenia spawalnicze przed obróbką.

3. Według liczby segmentacji bębna

1) Podwójne uzwojenie:Wokół bębna można owinąć dwie liny stalowe.Lina może być nawinięta w tym samym kierunku lub w przeciwnym kierunku

2) Wielouzwojeniowe:Powierzchnia bębna jest podzielona przegrodami na kilka bębnów, z których każdy może być używany oddzielnie do nawijania liny.

Sprzęt do przetwarzania: Centrum obróbcze CNC

Kierunek obrotu rowków: leworęczny

Średnica liny stalowej: 3 MM ~ 65 MM

• Okrążenia każdej warstwy: 20,5okrążenia

• Warstwa: 5 warstw

• Typ rowka linowego: Rowek linowy LEBUS

• Liczba lin: dwa

•
