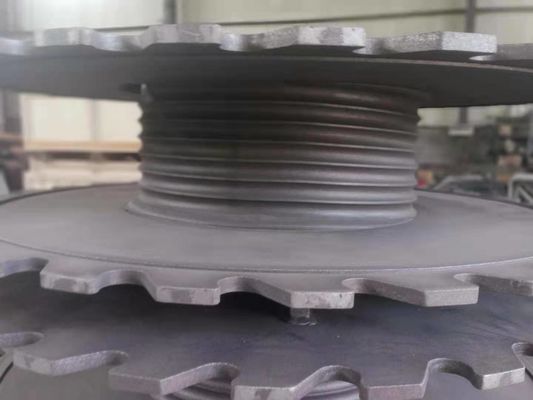

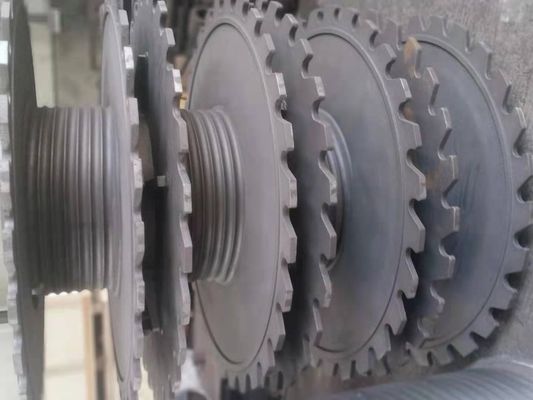

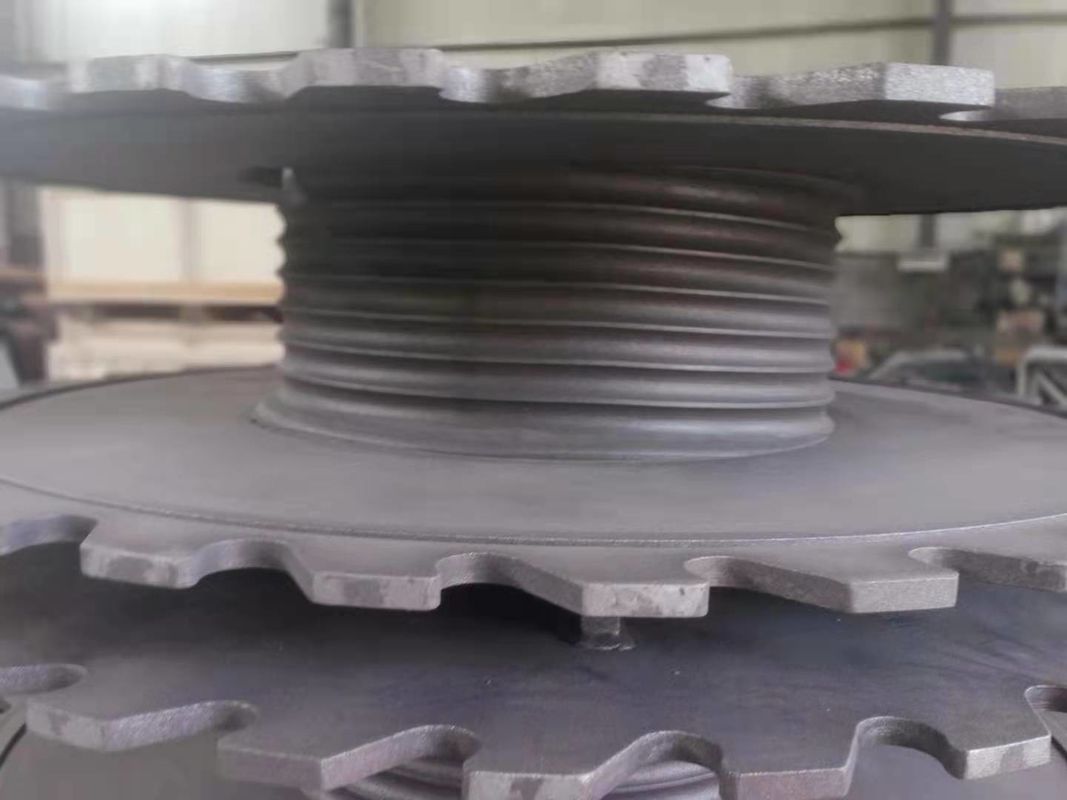

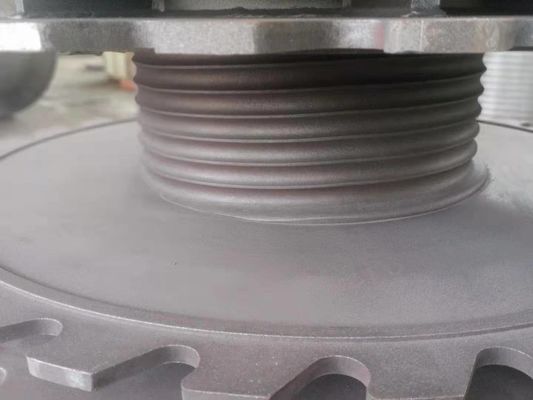

Wciągarka linowa ze stali węglowej Pojedynczy bęben wciągarki rowkowany Lebus

Wprowadzenie do rowkowanego bębna wciągarki

Urządzenie zawiera korpus bębna szczelinowego, rowek linowy jest przetwarzany na korpusie bębna szczelinowego, główny rowek wspinaczkowy i dodatkowy rowek wspinaczkowy są otwierane na korpusie bębna szczelinowego, a kąt wspinania głównego rowka wspinaczkowego wynosi od 0 ° do 72 °, punkt końcowy wspinaczki głównego rowka wspinaczkowego jest punktem początkowym wtórnego rowka wspinaczkowego.Model użytkowy realizuje unikanie zaburzeń liny i gryzienia liny stalowej spowodowanej błędem spawania, upraszcza technologię przetwarzania i oszczędza koszty przetwarzania.Wzór użytkowy przezwycięża deformację istniejącego korpusu bębna, przetworzoną po montażu i spawaniu, co skutkuje asymetrią środków na obu końcach korpusu bębna. Jednocześnie istnieją pewne braki, które nie mogą zagwarantować dokładności skoku gwintu i wytrzymałość powierzchni gwintu

Warunki eksploatacji rowka Lebus

1. Kołnierze bębna powinny być prostopadłe do ściany bębna w każdych warunkach, nawet pod obciążeniem.

2. Lina podczas nawijania musi być naprężona, aby lina została zgnieciona o ściankę rowka.Gdy nawijanie nie może spełnić tego warunku, należy użyć rolki dociskowej. Ogólnie zaleca się, aby napięcie liny wynosiło co najmniej 2% napięcia zrywającego lub 10% obciążenia roboczego.

3. Zakres kąta floty generalnie nigdy nie powinien przekraczać 1,5 stopnia i nie powinien być mniejszy niż 0,25 stopnia.

4. Gdy lina stalowa uwolniona z bębna okrąży krążek, środek krążka powinien znajdować się nad środkiem bębna.

5. Lina musi być okrągła, nie luźna, nawet przy maksymalnym obciążeniu.

6. Lina musi mieć konstrukcję zapobiegającą obracaniu się.

7. Pls zmierzyć zmianę średnicy liny pod różnym obciążeniem.

Osiągnięcie

W porównaniu z ogólnym bębnem bez rowka (gładkim) i spiralnym bębnem rowkowanym, rowkowane tuleje bębna stalowego mają oczywiste zalety w dokładnym nawijaniu wielowarstwowej liny stalowej.Podwójny rowek liny Lbs sprawia, że ​​nawijanie liny stalowej jest bardziej gładkie, a obciążenie między warstwami rozkłada się równomiernie, zmniejsza nieregularne, nieuporządkowane nawijanie i wgryzanie liny w procesie układania liny stalowej, zmniejsza uszkodzenia liny stalowej, przedłuża żywotność liny stalowej, poprawia bezpieczeństwo pracy sprzętu i pozwala uniknąć przestojów urządzeń mechanicznych z powodu nieuporządkowanej wymiany liny

techniczny specyfikacja

Bęben rowkowyKompozycja:Rdzeń bębna, kołnierze, wał itp

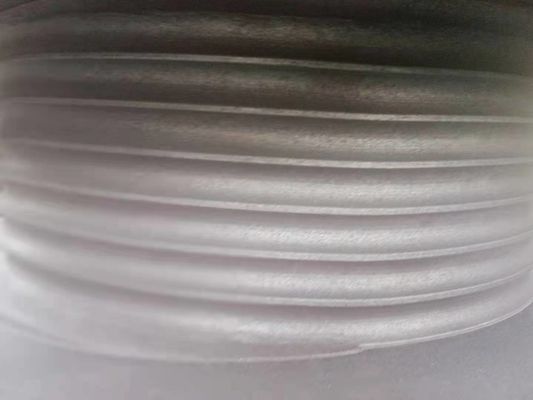

Obróbka: Bębny linowe z wyciętymi bezpośrednio w nich rowkami. Bęben wciągarki z kołnierzem, rowek LBS jest wycinany bezpośrednio w korpusie bębna, zgodnie z wymaganiami klientów, kołnierze są spawane lub skręcane śrubami.geometria rowka zależy od konstrukcji liny, średnicy i długości oraz zastosowania.bęben ma wymagane wymiary montażowe dla rzeczywistych warunków pracy.
