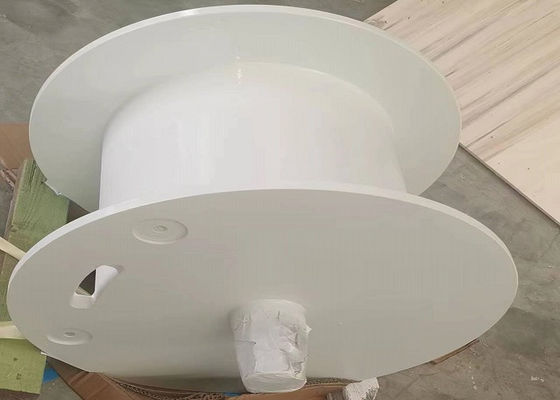

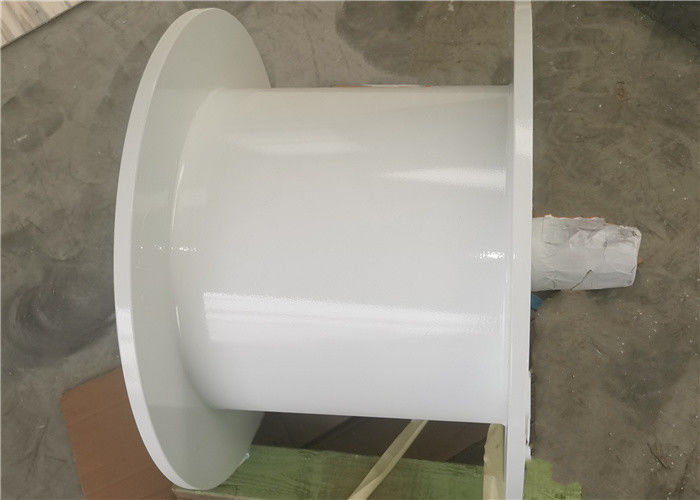

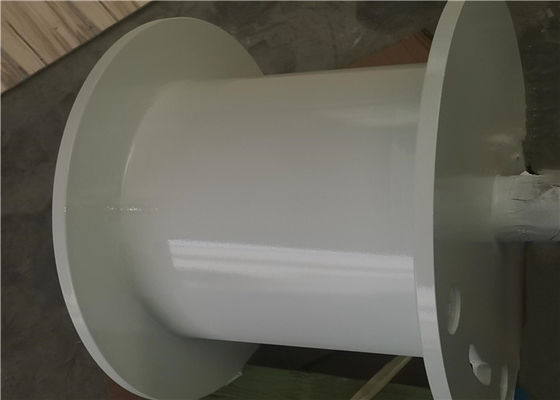

Q355D Żuraw morski Bęben do nawijania kabli pokryty cynkiem i farbą
Cecha produktu
Nazwa produktu: Q355D Żuraw morski Bęben do nawijania kabli pokryty cynkiem i farbą
Inna nazwa: bęben wciągarki morskiej.
Norma: NS-ISO 13920BF
Rodzaj zawiesia: kabel lub drut
moc: elektr
kolor:Bezertan 990 Niebiesko-biały
Lina: 100-1000mm
Średnica liny: 3-199mm
Waga: 1102 kg
Tolerancja ogólna: NS-ISO 2768mK
Obróbka powierzchniowa: Cynk natryskowy na gorąco + podkład + warstwa wierzchnia
Nasza firma obsługuje głównie maszyny dźwigowe, maszyny morskie, maszyny naftowe, maszyny do oszczędzania wody. Możemy produkować wciągarki i wszystkie części stalowe do wciągarek.
Skład strukturalny
| Q/TY |
PRZEDMIOT |
OPIS |
OPIS TECHNICZNY |
MATERIAŁ |
MASA |
|
| 1 |
1 |
Płyta |
PL25 |
S355J2+N |
17,23 KG |
|
| 2 |
2 |
Płyta |
PL20 |
S355J2+N |
319,22 kg |
|
| 1 |
3 |
Płyta |
PL20 |
S355J2+N |
29,83 KG |
|
| 2 |
4 |
Płyta |
PL15 |
S355J2+N |
87,67 KG |
|
| 4 |
5 |
Płyta |
PL15 |
S355J2+N |
1,21 kg |
|
| 1 |
6 |
Płyta |
PL15 |
S355J2H+N |
21,74 kg |
|
| 1 |
7 |
Rurka okrągła |
Ř546×Ř506×L790 |
S355J2+N |
205,22 kg |
|
| 1 |
8 |
Bar okrągły |
Ř16×L100 |
S355J2+N |
0,13 kg |
|
| 1 |
9 |
Bar okrągły |
Ø120×L230 |
S355J2+N |
20,16 KG |
|
Spawalniczywymóg
Żadne części nie mogą być niespawane, chyba że jest to wyraźnie zaznaczone na rysunku. W celu zapewnienia sprawnego i łatwego dostępu zaleca się zaokrąglenie ostrych krawędzi (które nie mają być spawane) do minimum R2,5 przed montażem części.
Wymagania dotyczące wykończenia
Aby zapewnić wystarczającą przyczepność podczas obróbki powierzchni, wszystkie krawędzie sarpów powinny być zaokrąglone do minimum R2,5, odpryski spawalniczed i żużel powinny być całkowicie usunięte, uszkodzenia na powierzchniach powinny być spiłowane i zeszlifowane, niedozwolone są pomiary grubości ujemnej.
Parametry techniczne
Temperatura próby i energia uderzenia karbem Charpy'ego V powinny być zgodne z urządzeniami podnoszącymi DNV nr 2.22.wartości dla blach w podstawowej i zasadniczej spawanej konstrukcji stalowej podano w poniższej tabeli:
| Granica plastyczności Re (MPa) |
Grubość (mm) |
temp(°C) |
Energia uderzenia (J) |
| 355 |
6< t ≤ 25 |
0 |
34 |
| 25< t ≤ 50 |
-20 |
34 |
| 50< t ≤ 70-40 |
-40 |
41 |
| 70< t ≤ 150 |
-40 |
50 |
| 690 |
6< t ≤ 25 |
0 |
46 |
| 6< t ≤ 25 |
-20 |
46 |
| 50< t ≤ 70 |
-40 |
46 |
Nasza firma
Shijiazhuang Junzhong Machinery Manufacturing Co., Ltd. została założona w 2010 roku z kapitałem zakładowym w wysokości 18 milionów juanów.
Firma jest od dawna zaangażowana w system zwijania kabli w naukowych i technologicznych przedsiębiorstwach produkcyjnych w wielowarstwowym nawijaniu liny stalowej, ma głębokie podstawy i doświadczenie produkcyjne.
w 2010 roku firma uzyskała patent na wzór użytkowy odpowiedni do nawijania wielowarstwowego rowka lebusowego, a w 2013 roku zarejestrowała znak towarowy LBS.
W 2017 roku przeszedł certyfikację systemu zarządzania jakością iso9001:2015.
W 2018 roku przeszedł certyfikację systemu zarządzania jakością wyposażenia broni GJB9001C-2017.
W 2019 roku firma została zidentyfikowana jako MŚP naukowo-technologiczne w prowincji Hebei.
W ostatnich latach firma o silnej sile technicznej, zaawansowanym sprzęcie produkcyjnym, ścisłym systemie kontroli jakości osiągnęła szybki rozwój.
