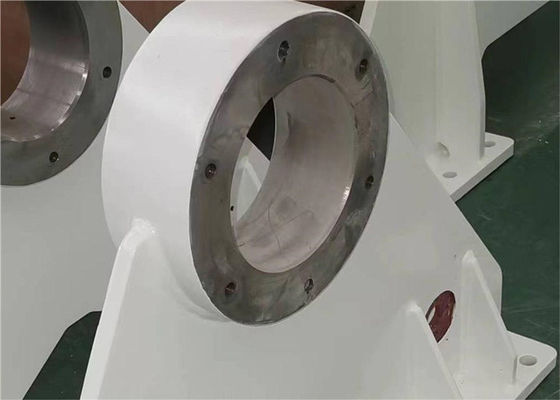

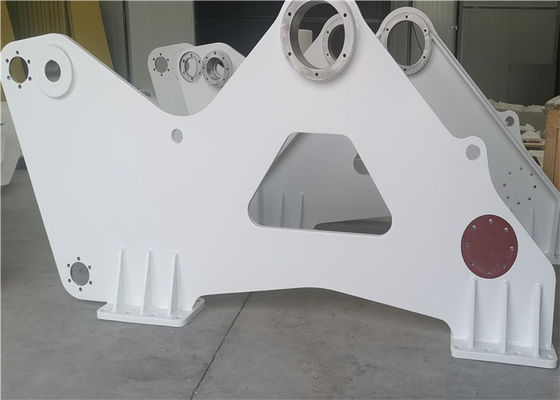

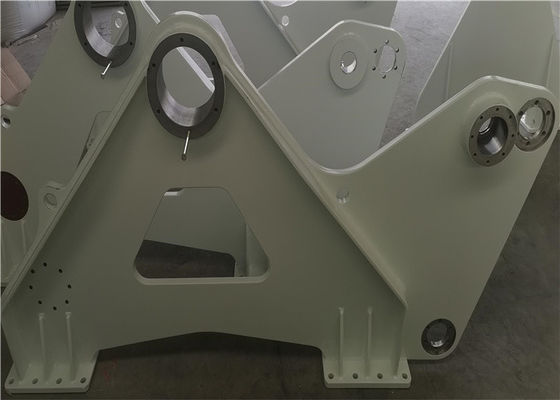

Wspornik części wyposażenia żurawia morskiego Q355D - łożysko do podnoszenia i opuszczania liny wciągarki
Cecha produktu
Nazwa produktu: Wspornik części wyposażenia żurawia morskiego Q355D - łożysko do podnoszenia i opuszczania liny wciągarki
Inna nazwa: łożysko wspornikowe wciągarki morskiej.
Norma: NS-ISO 2768mK
Rodzaj zawiesia: kabel lub drut
moc: elektr
kolor:Bezertan 990 Niebiesko-biały
Lina: 100-1000mm
Średnica liny: 3-199mm
Tolerancja ogólna: NS-ISO 2768mK
Nasza firma obsługuje głównie maszyny dźwigowe, maszyny morskie, maszyny naftowe, maszyny do oszczędzania wody. Możemy produkować wciągarki i wszystkie części stalowe do wciągarek.
Inne funkcje
1. Nasze produkty mają zalety zwartej konstrukcji, lekkości, bezpieczeństwa i łatwości obsługi.
2. Nasze produkty są używane do ogólnego podnoszenia, ciągnięcia i innych prac w maszynach pokładowych, portowych, naftowych, maszynach wiertniczych, maszynach inżynieryjnych, górnictwie, eksploracji geologicznej i maszynach budowlanych itp.
3. Produkty są projektowane i wytwarzane zgodnie z API Spec 7K „Specification for Drilling Equipment”.
4. Wysoka wydajność rozruchu i pracy.
5. Niezawodna praca przy niewielkim hałasie.
Skład strukturalny
| Q/TY |
PRZEDMIOT |
OPIS |
OPIS TECHNICZNY |
MATERIAŁ |
MASA |
|
| 1 |
1 |
Płyta |
PL30 |
S355J2+N |
146,68 kg |
|
| 2 |
2 |
Płyta |
PL25 |
S355J2+N |
11,23 kg |
|
| 1 |
3 |
Płyta |
PL25 |
S355J2+N |
18,63 kg |
|
| 1 |
4 |
Płyta |
PL20 |
S355J2+N |
18,63 kg |
|
| 2 |
5 |
Płyta |
PL20 |
S355J2+N |
4,25 kg |
|
| 1 |
6 |
Kwadrat rury |
w300* H300 *T12 *L1250 |
S355J2H |
26,26 KG |
|
Spawalniczywymóg
Żadne części nie mogą być rozspawane, chyba że jest to wyraźnie zaznaczone na rysunku. W celu sprawnego i łatwego dostępu zaleca się zaokrąglenie ostrych krawędzi (które nie mają być spawane) do minimum R2,5 przed montażem części.
Wymagania dotyczące wykończenia
Aby zapewnić wystarczającą przyczepność podczas obróbki powierzchni, wszystkie krawędzie sarpów powinny być zaokrąglone do minimum R2,5, odpryski spawalnicze i żużel muszą być całkowicie usunięte, dpowierzchnie starzejące się należy zeszlifować i zeszlifować na gładko, pomiary grubości ujemnej są zabronione.
Parametry techniczne:
Temperatura próby i energia uderzenia karbem Charpy'ego V powinny być zgodne z urządzeniami podnoszącymi DNV nr 2.22.wartości dla blach w podstawowej i zasadniczej spawanej konstrukcji stalowej podano w poniższej tabeli:
| Granica plastyczności Re (MPa) |
Grubość (mm) |
temp(°C) |
Energia uderzenia (J) |
| 355 |
6< t ≤ 25 |
0 |
34 |
| 25< t ≤ 50 |
-20 |
34 |
| 50< t ≤ 70-40 |
-40 |
41 |
| 70< t ≤ 150 |
-40 |
50 |
| 690 |
6< t ≤ 25 |
0 |
46 |
| 6< t ≤ 25 |
-20 |
46 |
| 50< t ≤ 70 |
-40 |
46 |
