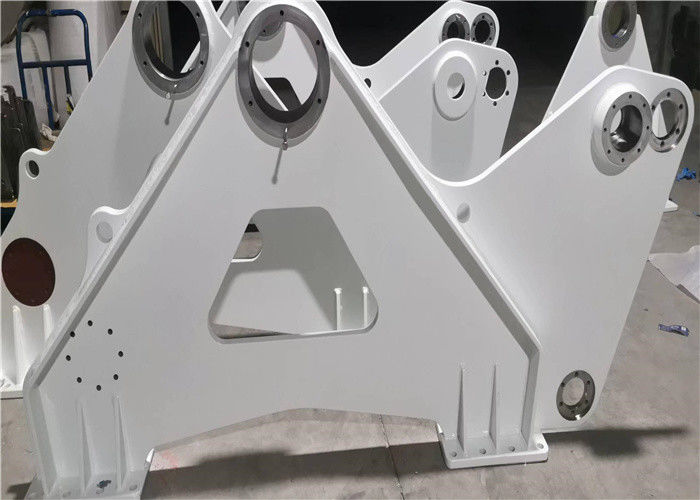

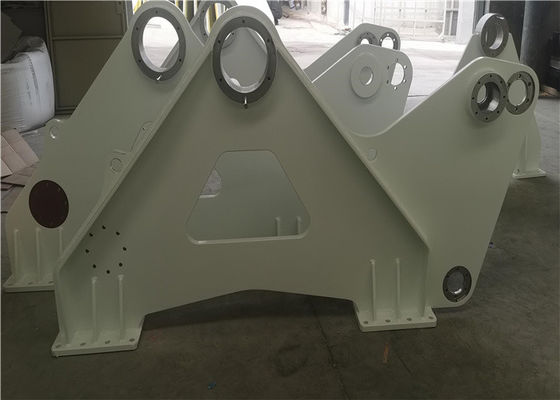

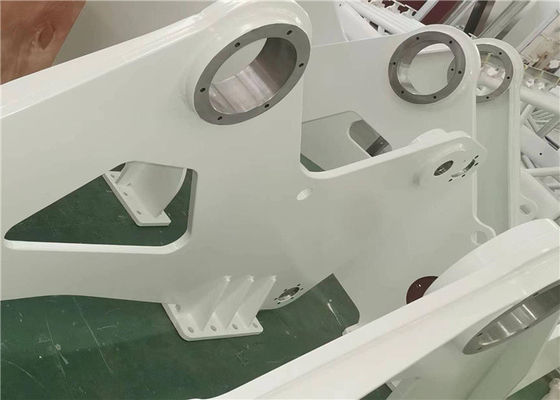

Akcesoria do żurawi morskich Wspornik napędu wspornika, można dostosować
Cecha produktu
Nazwa produktu: Wspornik akcesoriów do żurawi morskich - wspornik napędu można dostosować
Inna nazwa: Napęd wspornika wciągarki morskiej.
Norma: NS-ISO 13920BF
Rodzaj zawiesia: kabel lub drut
moc: elektr
kolor:Bezertan 990 Niebiesko-biały
Lina: 100-1000mm
Średnica liny: 3-199mm
Tolerancja ogólna: NS-ISO 13920BF
Nasza firma obsługuje głównie maszyny dźwigowe, maszyny morskie, maszyny naftowe, maszyny do oszczędzania wody. Możemy produkować wciągarki i wszystkie części stalowe do wciągarek.
Inne funkcje
1. Nasze produkty mają zalety zwartej konstrukcji, lekkości, bezpieczeństwa i łatwości obsługi.
2. Nasze produkty są używane do ogólnego podnoszenia, ciągnięcia i innych prac w maszynach pokładowych, portowych, naftowych, maszynach wiertniczych, maszynach inżynieryjnych, górnictwie, eksploracji geologicznej i maszynach budowlanych itp.
3. Produkty są projektowane i wytwarzane zgodnie z API Spec 7K „Specification for Drilling Equipment”.
4. Wysoka wydajność rozruchu i pracy.
5. Niezawodna praca przy niewielkim hałasie.
Skład strukturalny
| Q/TY |
PRZEDMIOT |
OPIS |
OPIS TECHNICZNY |
MATERIAŁ |
MASA |
|
| 1 |
1 |
Płyta |
PL30 |
S355J2+N |
146,68 kg |
|
| 2 |
2 |
Płyta |
PL25 |
S355J2+N |
11,23 kg |
|
| 1 |
3 |
Płyta |
PL25 |
S355J2+N |
18,63 kg |
|
| 1 |
4 |
Płyta |
PL20 |
S355J2+N |
18,63 kg |
|
| 2 |
5 |
Płyta |
PL20 |
S355J2+N |
4,25 kg |
|
| 1 |
6 |
Kwadrat rury |
w300* H300 *T12 *L1250 |
S355J2H |
26,26 KG |
|
Przygotowanie i cięcie stali
Cięcie i ukosowanie materiałów powinno odbywać się metodą cięcia termicznego lub skrawania.
Krawędzie cięte termicznie należy przed spawaniem zeszlifować do zdrowego metalu.
Wszystkie ostre krawędzie, rogi i Strefa utwardzania muszą być zaokrąglone do R=2,5mm.
Stal nierdzewna powinna być szlifowana, a następnie kwasowana i czyszczona przed użyciem.
Spawalniczywymóg
Żadne części nie mogą być niespawane, chyba że jest to wyraźnie zaznaczone na rysunku. Dla sprawnego i łatwego dostępu zaleca się zaokrąglenie ostrych krawędzi (które nie mają być spawane) do minimum R2,5 przed montażem części.
Parametry techniczne
Temperatura próby i energia uderzenia karbem Charpy'ego V powinny być zgodne z urządzeniami podnoszącymi DNV nr 2.22.wartości dla blach w podstawowej i zasadniczej spawanej konstrukcji stalowej podano w poniższej tabeli:
| Granica plastyczności Re (MPa) |
Grubość (mm) |
temp(°C) |
Energia uderzenia (J) |
| 355 |
6< t ≤ 25 |
0 |
34 |
| 25< t ≤ 50 |
-20 |
34 |
| 50< t ≤ 70-40 |
-40 |
41 |
| 70< t ≤ 150 |
-40 |
50 |
| 690 |
6< t ≤ 25 |
0 |
46 |
| 6< t ≤ 25 |
-20 |
46 |
| 50< t ≤ 70 |
-40 |
46 |
