Offshore Marine Crane Parts Napęd wspornika do wciągarki linowej
Cecha produktu

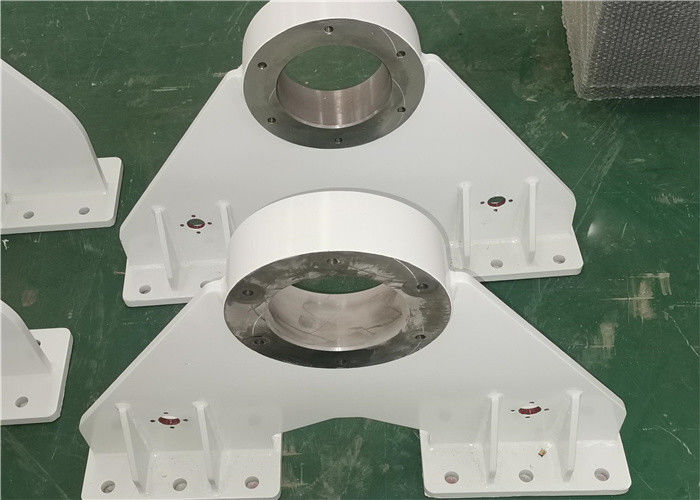

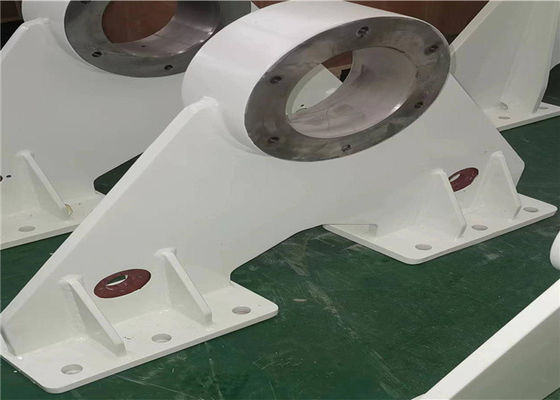

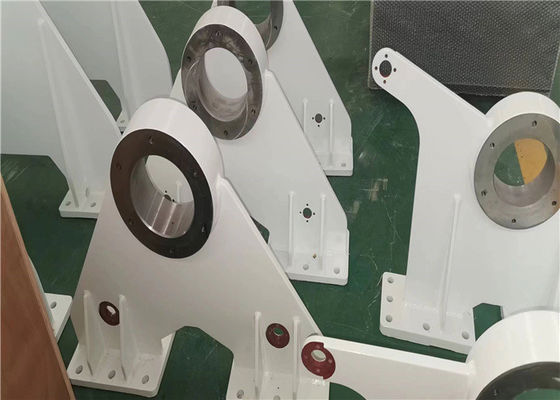

Nazwa produktu: Wspornik części do żurawi morskich na morzu — napęd wciągarki linowej
Inna nazwa: Napęd wspornika wciągarki morskiej.
Norma: NS-ISO 13920BF
Rodzaj zawiesia: kabel lub drut
moc: elektr
kolor:Bezertan 990 Niebiesko-biały
Lina: 100-1000mm
Średnica liny: 3-199mm
Tolerancja ogólna: NS-ISO 13920BF
Nasza firma obsługuje głównie maszyny dźwigowe, maszyny morskie, maszyny naftowe, maszyny do oszczędzania wody. Możemy produkować wciągarki i wszystkie części stalowe do wciągarek.
Inne funkcje
1. Nasze produkty mają zalety zwartej konstrukcji, lekkości, bezpieczeństwa i łatwości obsługi.
2. Nasze produkty są używane do ogólnego podnoszenia, ciągnięcia i innych prac w maszynach pokładowych, portowych, naftowych, maszynach wiertniczych, maszynach inżynieryjnych, górnictwie, eksploracji geologicznej i maszynach budowlanych itp.
3. Produkty są projektowane i wytwarzane zgodnie z API Spec 7K „Specification for Drilling Equipment”.
4. Wysoka wydajność rozruchu i pracy.
5. Niezawodna praca przy niewielkim hałasie.
Skład strukturalny
| Q/TY |
PRZEDMIOT |
OPIS |
OPIS TECHNICZNY |
MATERIAŁ |
MASA |
|
| 1 |
1 |
Płyta |
PL30 |
S355J2+N |
146,68 kg |
|
| 2 |
2 |
Płyta |
PL25 |
S355J2+N |
11,23 kg |
|
| 1 |
3 |
Płyta |
PL25 |
S355J2+N |
18,63 kg |
|
| 1 |
4 |
Płyta |
PL20 |
S355J2+N |
18,63 kg |
|
| 2 |
5 |
Płyta |
PL20 |
S355J2+N |
4,25 kg |
|
| 1 |
6 |
Kwadrat rury |
w300* H300 *T12 *L1250 |
S355J2H |
26,26 KG |
|
Przygotowanie i cięcie stali
Cięcie i ukosowanie materiałów powinno odbywać się metodą cięcia termicznego lub skrawania.
Krawędzie cięte termicznie należy przed spawaniem zeszlifować do zdrowego metalu.
Wszystkie ostre krawędzie, rogi i Strefa utwardzania muszą być zaokrąglone do R=2,5mm.
Stal nierdzewna powinna być szlifowana, a następnie kwasowana i czyszczona przed użyciem.
Aplikacja
1. Maszyny morskie na morzu: Wciągarka do żurawia naftowego, Wciągarka cumownicza, Wciągarka trakcyjna, Wciągarka ręczna, Wciągarka kotwiczna, Wciągarka hydrauliczna
2. Maszyny inżynieryjne: wciągarka linowa, żuraw wieżowy, palownica, wciągarka hydrauliczna
3. Przemysł pól naftowych: wiertnica naftowa, podnośnik ciągnika naftowego, platforma do przeróbki ropy naftowej, wciągarka agregatu pompowego montowana na przyczepie, wciągarka do pozyskiwania drewna itp.
4. Maszyny budowlane: Wciągarka do wycierania ścian, Wciągnik do nawijania, Winda kotwiczna
5. Wciągarka górnicza: Wciągarka dyspozytorska, Wciągarka do ciągnięcia śmigła, Wciągarka tonąca itp
6. Maszyny dźwigowe: maszyna do podnoszenia mostów, żuraw wieżowy, suwnica bramowa, wciągarka dźwigu gąsienicowego
System LeBus to metoda kontrolowania nawijania liny stalowej na bęben wyciągarki, dzięki czemu nie ma praktycznego ograniczenia co do liczby warstw, które można bezpiecznie nawinąć, niezależnie od stopnia obciążenia i warunków prędkości lub rozmiarów liny i bęben.
Parametry techniczne:
Temperatura próby i energia uderzenia karbem Charpy'ego V powinny być zgodne z urządzeniami podnoszącymi DNV nr 2.22.wartości dla blach w podstawowej i zasadniczej spawanej konstrukcji stalowej podano w poniższej tabeli:
| Granica plastyczności Re (MPa) |
Grubość (mm) |
temp(°C) |
Energia uderzenia (J) |
| 355 |
6< t ≤ 25 |
0 |
34 |
| 25< t ≤ 50 |
-20 |
34 |
| 50< t ≤ 70-40 |
-40 |
41 |
| 70< t ≤ 150 |
-40 |
50 |
| 690 |
6< t ≤ 25 |
0 |
46 |
| 6< t ≤ 25 |
-20 |
46 |
| 50< t ≤ 70 |
-40 |
46 |
