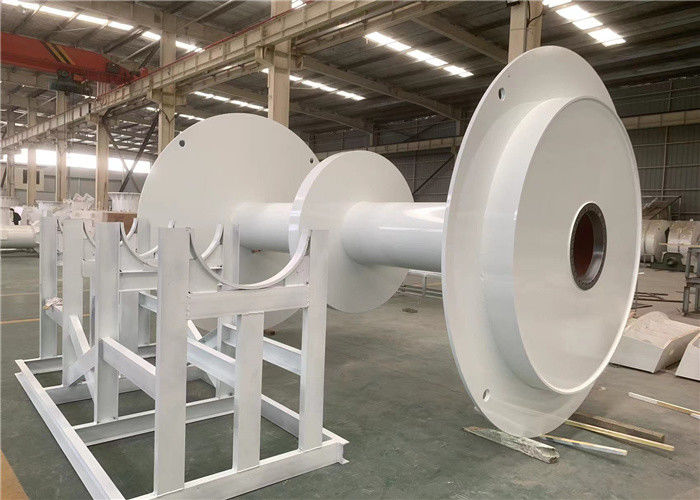

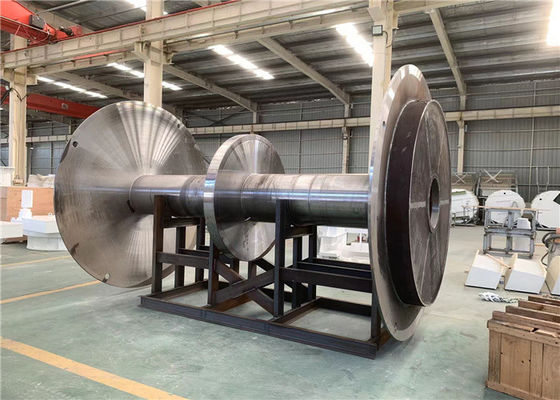

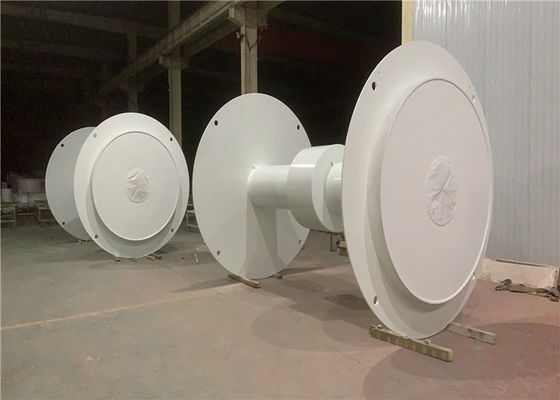

S355J2 + N Średnica materiału 2960 mm Bęben linowy do dużych urządzeń morskich
Cecha produktu:
Nazwa produktu: S355J2 + N Średnica materiału 2960 mm Bęben linowy do dużych urządzeń morskich
Inna nazwa: Bęben wciągarki
Norma: NS-ISO 13768mK
Rodzaj zawiesia: kabel lub drut
moc: elektr
kolor: niebiesko biały
Lina: 100-1000mm
Średnica liny: 3-199mm
Tolerancja ogólna: NS-ISO 13768mK
Nasza firma obsługuje głównie maszyny dźwigowe, maszyny morskie, maszyny naftowe, maszyny do oszczędzania wody. Możemy produkować wciągarki i wszystkie części stalowe do wciągarek.
Skład strukturalny
| Q/TY |
PRZEDMIOT |
OPIS |
OPIS TECHNICZNY |
MATERIAŁ |
MASA |
|
| 1 |
1 |
Płyta |
PL30 |
S355J2+N |
12,11 KG |
|
| 1 |
2 |
Płyta |
PL25 |
S355J2+N |
1281,01 KG |
|
| 1 |
3 |
Płyta |
PL25 |
S355J2+N |
1278,71 kg |
|
| 1 |
4 |
Płyta |
PL20 |
S355J2+N |
519,77 kg |
|
| 1 |
5 |
Płyta |
PL20 |
S355J2+N |
483,92 kg |
|
| 1 |
6 |
Płyta |
PL20 |
S355J2+N |
322,17 kg |
|
| 2 |
7 |
Płyta |
PL20 |
S355J2+N |
216,29 kg |
|
| 1 |
8 |
Płyta |
PL15 |
S355J2+N |
10,46 kg |
|
| 1 |
9 |
Płyta |
PL15 |
S355J2+N |
23,96 kg |
|
| 1 |
10 |
Płyta |
PL15 |
S355J2+N |
16,1 KG |
|
| 6 |
11 |
Płyta |
PL15 |
S355J2+N |
7,53 kg |
|
| 1 |
12 |
Płyta |
PL15 |
S355J2+N |
237,56 kg |
|
| 11 |
13 |
Płyta |
PL15 |
S355J2+N |
14,68 kg |
|
| 1 |
14 |
Płyta |
PL10 |
S355J2+N |
51,41 kg |
|
| 1 |
15 |
Rurka, Okrągła |
660*520*4460 |
S355J2H+N |
4548,39 kg |
|
| 2 |
16 |
Bar, okrągły |
|
S355J2+N |
0,79 kg |
|
Zaleta i główna cecha
1. Najwyższa jakość w konkurencyjnej cenie.
2. Szeroko stosowane w dźwigach fabrycznych, górniczych, stoczniowych lub dwubelkowych.
3. Zwarta konstrukcja i rozsądny projekt.
4. Łatwy w instalacji, obsłudze i konserwacji.
5. Niski poziom hałasu i dobre warunki pracy.
6. Bezpieczna i niezawodna funkcja.
Przygotowanie i cięcie stali
Cięcie i ukosowanie materiałów powinno odbywać się metodą cięcia termicznego lub skrawania.
Krawędzie cięte termicznie należy przed spawaniem zeszlifować do zdrowego metalu.
Wszystkie ostre krawędzie, rogi i Strefa utwardzania muszą być zaokrąglone do R=2,5mm.
Stal nierdzewna powinna być szlifowana, a następnie kwasowana i czyszczona przed użyciem.
Wymagania dotyczące spawania
Odpryski spawalnicze, zgrubienia i żużel należy całkowicie usunąć.Uszkodzenia powierzchni są wypełniane i szlifowane równo.
Parametry techniczne:
Temperatura próby i energia uderzenia karbem Charpy'ego V powinny być zgodne z urządzeniami podnoszącymi DNV nr 2.22.wartości dla blach w podstawowej i zasadniczej spawanej konstrukcji stalowej podano w poniższej tabeli:
| Granica plastyczności Re (MPa) |
Grubość (mm) |
temp(°C) |
Energia uderzenia (J) |
| 355 |
6< t ≤ 25 |
0 |
34 |
| 25< t ≤ 50 |
-20 |
34 |
| 50< t ≤ 70-40 |
-40 |
41 |
| 70< t ≤ 150 |
-40 |
50 |
| 690 |
6< t ≤ 25 |
0 |
46 |
| 6< t ≤ 25 |
-20 |
46 |
| 50< t ≤ 70 |
-40 |
46 |
