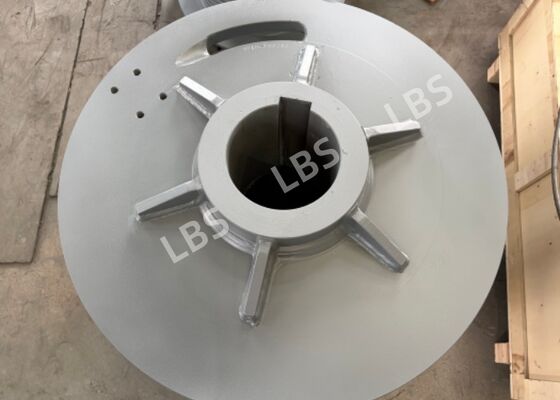

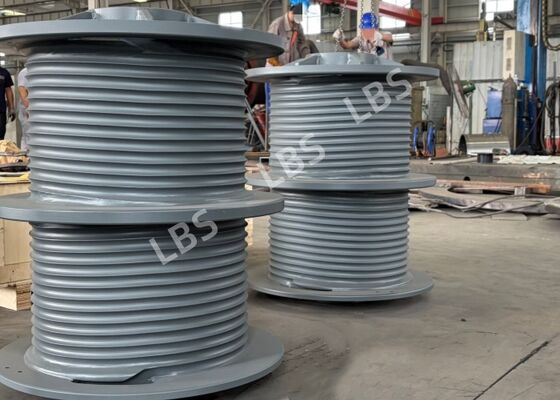

Przykręcany bęben podwójny z rowkami Lebus 60° dla liny stalowej 24 mm

1. Opis produktu

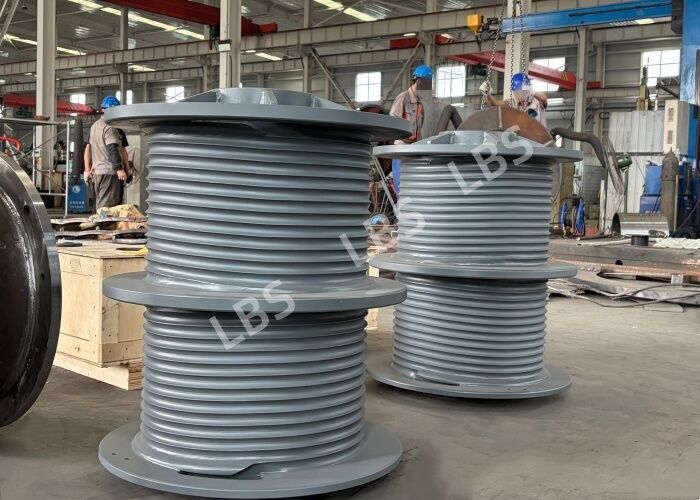

Jest to podwójny bęben z rowkami Lebus wykonany ze stali niskostopowej Q355D o wysokiej wytrzymałości. Posiada symetryczną, dzieloną konstrukcję z podwójnymi rowkami o całkowitej długości bębna 900 ± 0,3 mm i średnicy zewnętrznej Φ710. Wyposażony jest w składane rowki Lebus pod kątem 60°. Lewe i prawe rowki śrubowe są w pełni symetryczne: lewy rowek nawija linę od lewej do prawej, podczas gdy prawy rowek nawija linę od prawej do lewej. Posiada 2 warstwy po 13,5 zwojów na warstwę i kąt początkowy 0°, umożliwiając uporządkowane dwukierunkowe nawijanie liny stalowej.

Produkt przyjmuje konstrukcję spawanej zespołowej. W przypadku blach stalowych o grubości ≥12 mm, rowki są obrabiane zgodnie ze standardami spawania GB985-88 i GB986-88. Wszystkie ostre krawędzie są gratowane i zaokrąglone; spoiny są oczyszczone z żużla i wygładzone. Precyzyjnie obrobione rowki linowe zapewniają płynne nawijanie liny stalowej i zmniejszają ryzyko zgniatania, klinowania i nieuporządkowanego nawijania liny. Otwory na śruby montażowe są rozmieszczone na kołnierzach po obu stronach do bezpośredniego montażu z wyciągarkami i urządzeniami podnoszącymi, nadaje się do warunków pracy na morzu i w budownictwie.

2. Parametry produktu

3. Zalety produktu

(1) Konstrukcja rowka Lebus 60°: Symetryczne lewe i prawe rowki śrubowe zapewniają schludne wielowarstwowe nawijanie liny stalowej, zapobiegając zgniataniu, przeskakiwaniu i klinowaniu liny, znacznie przedłużając żywotność liny stalowej i obniżając koszty konserwacji.

(2) Materiał o wysokiej wytrzymałości: Stal niskostopowa Q355D o wysokiej wytrzymałości zapewnia doskonałą udarność w niskich temperaturach, odporność na zmęczenie i nośność, idealna do zastosowań z dużymi obciążeniami i w korozyjnych środowiskach morskich.

(3) Precyzyjna symetryczna konstrukcja śrubowa: W pełni symetryczne lewe i prawe rowki śrubowe z kątem początkowym 0° zapewniają zsynchronizowane i stabilne dwukierunkowe nawijanie liny, zrównoważone obciążenie obu końców bębna i płynniejszą pracę wyciągarki.

(4) Dojrzała technologia spawania: Grube blachy są rowkowane zgodnie z krajowymi specyfikacjami spawania, ze spoinami szlifowanymi. Wysoka wytrzymałość spoin i odporność na obciążenia zmienne gwarantują solidną i niezawodną konstrukcję ogólną.

(5) Precyzyjna obróbka: Krytyczne wymiary są kontrolowane w wąskich tolerancjach. Tolerancje geometryczne kołnierzy i otworu wewnętrznego spełniają wymagania, zapewniając wysoką dokładność montażu i dobrą koncentryczność instalacji w celu zmniejszenia wibracji urządzenia.

(6) Zoptymalizowane wykończenie powierzchni: Gratowane i zaokrąglone ostre krawędzie oraz polerowane spoiny eliminują koncentrację naprężeń i zapobiegają uszkodzeniom liny stalowej.

4. Scenariusze zastosowań

Jest głównie stosowany w ciężkich urządzeniach podnoszących w inżynierii morskiej, w tym w dźwigach platform morskich, morskich wyciągarkach pokładowych, platformach wiertniczych ropy i gazu na morzu, urządzeniach podnoszących statki i systemach wyciągarek dźwigów pływających. Ma również zastosowanie do ciężkich dźwigów portowych i wyciągarek górniczych.
