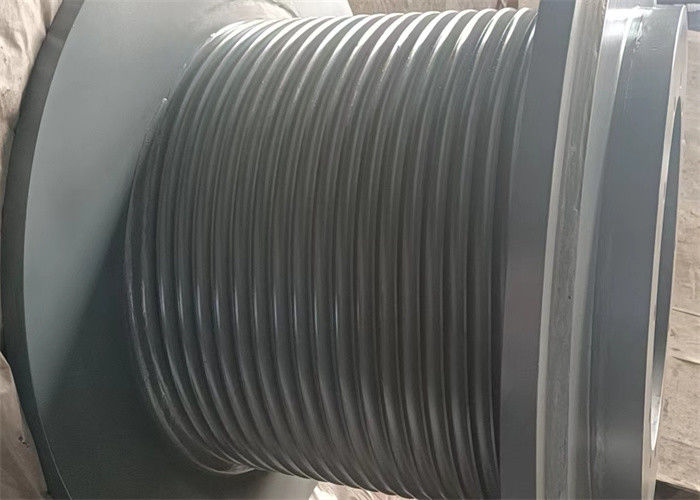

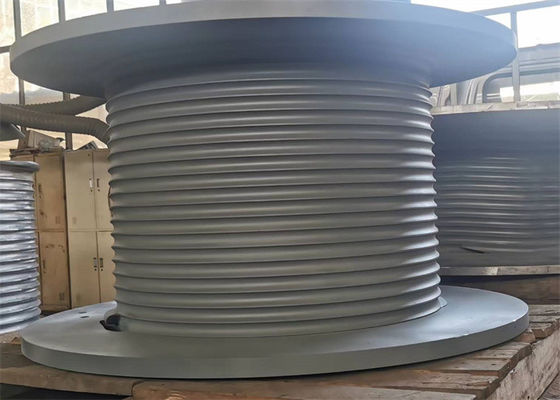

Wytrzymały bęben wciągarki dźwigowej o udźwigu 35 ton z rowkami linowymi LEBUS
Wprowadzenie produktów
Rowkowany materiał bębna wciągarki: stal węglowa, stal stopowa, stal nierdzewna, aluminium, stal o wysokiej wytrzymałości itp
Normy materiałowe: GB, AISI, ASME, ASTM, JIS, DIN, ...
Temperatura otoczenia: -40°C do +45°C
Temperatura otoczenia Stroage: -40°C do +50°C
Rodzaj rowka bębna: rowki spiralne lub rowki Lebus
Kierunek obrotu bębna: lewa lub prawa ręka
Metoda przetwarzania: praca maszynowa
Średnica liny stalowej: 3 MM ~ 100 MM
Sprzęt do przetwarzania: centrum obróbcze CNC
Rodzaje konstrukcji
Bęben wciągarki z rowkiem ma głównie trzy rodzaje konstrukcji:
1. rodzaj splotu.W tej konstrukcji korpus rowka linowego jest najpierw składany z 4 kawałków płytki, a następnie 4 kawałki rowka kafelkowego i korpusu lekkiego bębna są łączone i zespawane.
2. integralna, czy rowek linowy jest umieszczony bezpośrednio na korpusie bębna, rowek linowy i korpus bębna jako jeden.
3. Podłącz typ spawania, wykonaj rowek linowy w korpusie cylindra, a następnie pokrój go na 2 kawałki płytek i zgrzewaj korki na korpusie bębna.
Struktura produktu
Skład bębna rowkowego: rdzeń bębna, kołnierze, wał itp.
Obróbka: Bębny linowe z wyciętymi bezpośrednio w nich rowkami. Bęben wciągarki z kołnierzem, rowek LBS jest wycinany bezpośrednio w korpusie bębna, zgodnie z wymaganiami klientów, kołnierze są spawane lub skręcane śrubami.geometria rowka zależy od konstrukcji liny, średnicy i długości oraz zastosowania.bęben ma wymagane wymiary montażowe dla rzeczywistych warunków pracy.
Produktkorzyść:
Bęben rowkowany LBS rozwiązał problem nawijania liny.
W porównaniu ze zwykłym bębnem z rowkiem akumulatorowym (gładkim) i spiralnym bębnem z rowkiem linowym, rowek linowy LBS ma oczywiste zalety w wielowarstwowym szpulowaniu liny stalowej, specjalny system rowków LBS sprawia, że szpulowanie liny stalowej jest gładkie, a obciążenie każdej warstwy równomiernie rozłożone , wydłużają żywotność liny, zmniejszają uszkodzenia liny, poprawiają bezpieczeństwo pracy sprzętu oraz zmniejszają problem wyłączania urządzeń mechanicznych w celu zmiany liny.
TParametry techniczne
| NIE: |
Średnica drutu (mm) |
Siła ciągnąca (KN) |
Kierunek obrotu |
Średnica bębna (mm) |
Długość bębna (mm) |
| 1 |
3~8 |
3~10 |
Lewa ręka, prawa ręka |
>160 |
<1000 |
| 2 |
10~16 |
12~20 |
Lewa ręka, prawa ręka |
>320 |
<1000 |
| 3 |
18~24 |
20~80 |
Lewa ręka, prawa ręka |
>480 |
<1000 |
| 4 |
26~32 |
100~120 |
Lewa ręka, prawa ręka |
>640 |
<1000 |
| 5 |
34~40 |
150~200 |
Lewa ręka, prawa ręka |
>800 |
<1000 |
| 6 |
42~50 |
240~400 |
Lewa ręka, prawa ręka |
>1000 |
<1000 |
Sposób nakładania produktu:
a. Maszyny dźwigowe: maszyna do podnoszenia mostów, żuraw wieżowy, suwnica bramowa, wciągarka dźwigu gąsienicowego itp
b, Przemysł naftowy: Wiertnica naftowa, Podnośnik do ciągników naftowych, Wiertnica do przeróbki ropy naftowej, Wciągarka agregatu pompowego montowana na przyczepie, Wciągarka do pozyskiwania drewna itp.
c. Maszyny morskie na morzu: morska wciągarka do dźwigów naftowych, wciągarka cumownicza, wciągarka trakcyjna, wciągarka do jazdy na ludziach, wciągarka kotwiczna, wciągarka hydrauliczna itp.
D.Maszyny budowlane: Wciągarka do wycierania ścian, Wciągarka do nawijania, Winda kotwiczna itp
mi.Maszyny inżynieryjne: wciągarka linowa, żuraw wieżowy, palownica, wciągarka hydrauliczna itp
F.Wciągarka górnicza: Wciągarka wysyłkowa, Wciągarka do ciągnięcia śmigła, Wciągarka tonąca itp
Zarys Struktury Rysunku
