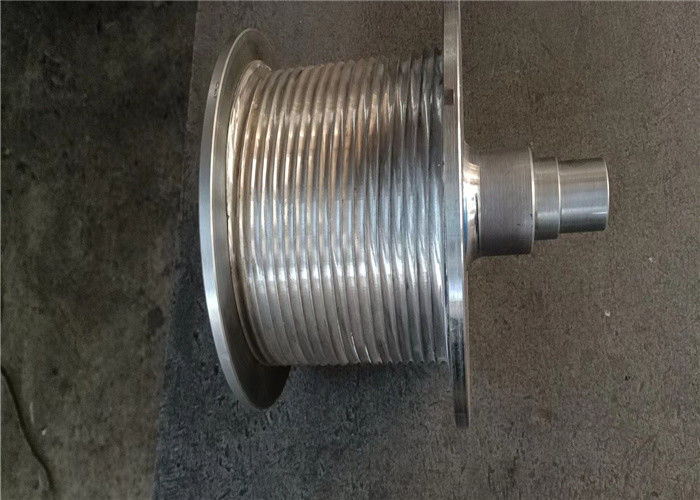

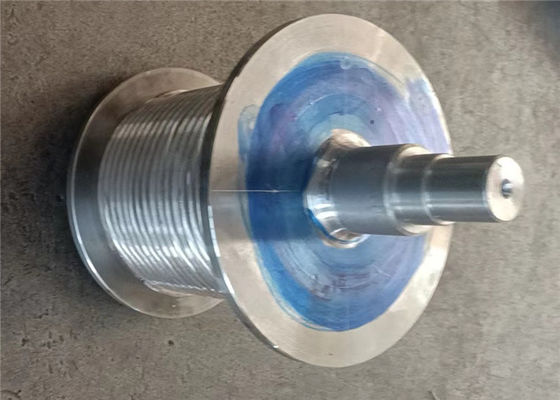

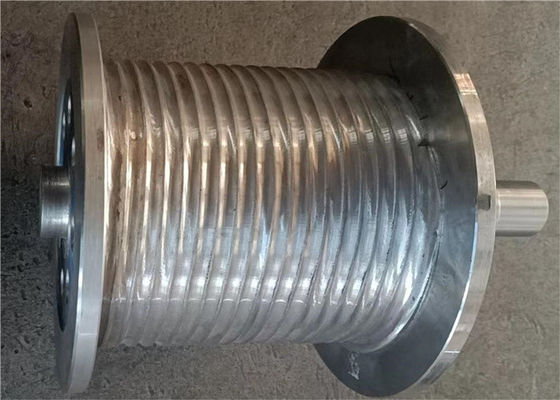

Bęben linowy Lebus ze stali węglowej z wałem stosowany w dźwigach maszyn budowlanych
Oerview
Bęben wciągarki jest ważną częścią żurawia.
Jeden koniec nawiniętej liny stalowej mocuje się do gniazda liny bębna za pomocą zacisku linowego, a drugi koniec
Koło prowadzące wózka powietrznego jest wprowadzane do grupy kół pasowych wózka, a grupa kół pasowych wózka jest instalowana
Wyposażony w haki, krany i ciągi rur wiertniczych.Kiedy wciągarka działa, jest nawijana
Lina stalowa na bębnie realizuje czynność nawijania i zwalniania liny poprzez dodatnie i ujemne obroty bębna
Bęben przenosi szybkie napięcie liny stalowej, a konstrukcja bębna musi spełniać wymagania siły
Na zewnątrz, ale także w celu zapewnienia, że lina stalowa zwija się starannie.
Wprowadzenie produktów
Rowkowany materiał bębna wciągarki: stal węglowa, stal stopowa, stal nierdzewna, aluminium, stal o wysokiej wytrzymałości itp
Normy materiałowe: GB, AISI, ASME, ASTM, JIS, DIN, ...
Temperatura otoczenia: -40°C do +45°C
Temperatura otoczenia Stroage: -40°C do +50°C
Rodzaj rowka bębna: rowki spiralne lub rowki Lebus
Kierunek obrotu bębna: lewa lub prawa ręka
Metoda przetwarzania: praca maszynowa
Średnica liny stalowej: 3 MM ~ 100 MM
Sprzęt do przetwarzania: centrum obróbcze CNC
Rowek linowy LEBUS
Wraz z rozwojem wciągarek wiertniczych w ostatnich dziesięcioleciach pojawia się coraz więcej wciągarek. Forma przekładni i forma konstrukcji są różne, ale zasada nawijania liny bębna wciągarki nie ulega zmianie, nasza firma opracowała rowki linowe LEBUS, które mają oczywiste zalety.Forma podwójnej linii rowka linowego LEBUS, odpowiednia do nawijania wielowarstwowego, może skutecznie zmniejszyć lub uniknąć zjawiska zaburzenia liny z drutu stalowego.W procesie projektowania bębna wyciągarki, bęben wyciągarki ma duży zakres otwarcia, dobór średnicy dna, położenie bloku prowadzącego, konstrukcję gniazda liny, rozstaw rowków linowych, rowek linowy kąt spirali sekcji równoległej i sekcja wspinaczkowa wpłynie efekt nawijania liny bębna, ponieważ to badanie budowy i właściwości bębna wciągarki, pomoże zmniejszyć lub uniknąć zjawiska nieuporządkowanego bębna wciągarki pola naftowego, przedłużyć żywotność liny stalowej i bębna.
Zaleta LBS Groroved
System ten jest nadal najskuteczniejszą i najdoskonalszą metodą przedłużania żywotności liny stalowej.Testy wykazały, że użycie liny stalowej pasuje do rowka liny, bęben Lebus może przedłużyć żywotność liny stalowej o ponad 500%.
Rowek linowy LBS powoduje równomierne rozłożenie obciążenia pomiędzy warstwami, a praktyka pokazuje, że znacznie przedłuża żywotność liny stalowej.W rzeczywistości powierzchnia testowa może wydłużyć żywotność liny stalowej o ponad 500%.Zmniejszenie uszkodzeń lin stalowych zwiększa bezpieczeństwo i skraca czas przestoju maszyny.
TParametry techniczne
| NIE: |
Średnica drutu (mm) |
Siła ciągnąca (KN) |
Kierunek obrotu |
Średnica bębna (mm) |
Długość bębna (mm) |
| 1 |
3~8 |
3~10 |
Lewa ręka, prawa ręka |
>160 |
<1000 |
| 2 |
10~16 |
12~20 |
Lewa ręka, prawa ręka |
>320 |
<1000 |
| 3 |
18~24 |
20~80 |
Lewa ręka, prawa ręka |
>480 |
<1000 |
| 4 |
26~32 |
100~120 |
Lewa ręka, prawa ręka |
>640 |
<1000 |
| 5 |
34~40 |
150~200 |
Lewa ręka, prawa ręka |
>800 |
<1000 |
| 6 |
42~50 |
240~400 |
Lewa ręka, prawa ręka |
>1000 |
<1000 |
Wymagane parametry
- Średnica liny stalowej lub średnica kabla (mm)
- Średnica wewnętrzna D1 (mm)
- Średnica zewnętrzna D2 (mm)
- Szerokość między kołnierzami L(mm)
- Pojemność liny (m)
- Materiał:
- Kierunek obrotu: w lewo lub w prawo
Zarys Struktury Rysunku
Technik Obróbki
