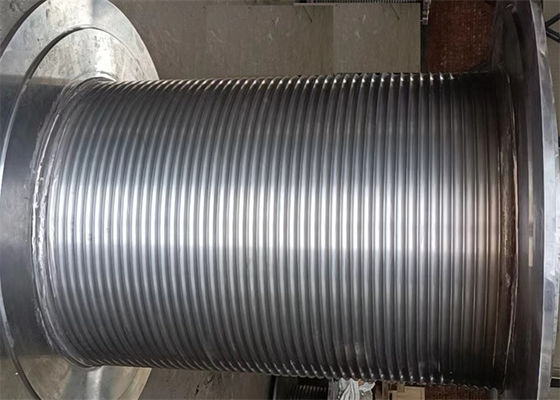

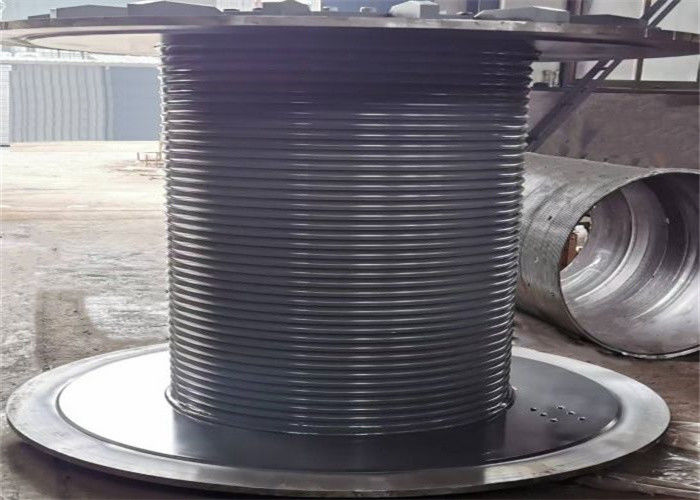

Niestandardowe dostosowywanie Żuraw wieżowy do podnoszenia bębna linowego z rowkami Lebus
Oerview
Bęben wciągarki jest ważną częścią żurawia wieżowego.
Jeden koniec nawiniętej liny stalowej mocuje się do gniazda liny bębna za pomocą zacisku linowego, a drugi koniec
Koło prowadzące wózka powietrznego jest wprowadzane do grupy kół pasowych wózka, a grupa kół pasowych wózka jest instalowana
Wyposażony w haki, krany i ciągi rur wiertniczych.Kiedy wciągarka działa, jest nawijana
Lina stalowa na bębnie realizuje czynność nawijania i zwalniania liny poprzez dodatnie i ujemne obroty bębna
Bęben przenosi szybkie napięcie liny stalowej, a konstrukcja bębna musi spełniać wymagania siły
Na zewnątrz, ale także w celu zapewnienia, że lina stalowa zwija się starannie.
Wprowadzenie produktów
Rowkowany materiał bębna wciągarki: stal węglowa, stal stopowa, stal nierdzewna, aluminium, stal o wysokiej wytrzymałości itp
Normy materiałowe: GB, AISI, ASME, ASTM, JIS, DIN, ...
Temperatura otoczenia: -40°C do +45°C
Temperatura otoczenia Stroage: -40°C do +50°C
Rodzaj rowka bębna: rowki spiralne lub rowki Lebus
Kierunek obrotu bębna: lewa lub prawa ręka
Metoda przetwarzania: praca maszynowa
Średnica liny stalowej: 3 MM ~ 100 MM
Sprzęt do przetwarzania: centrum obróbcze CNC
Rowek linowy LEBUS
Wraz z rozwojem wciągarek wiertniczych w ostatnich dziesięcioleciach pojawia się coraz więcej wciągarek.Forma przekładni i forma konstrukcji są różne, ale zasada nawijania liny bębna wyciągarki nie zmienia się.Opracowane przez naszą firmę rowki linowe LEBUS mają oczywiste zalety.Forma podwójnej linii rowka linowego LEBUS, odpowiednia do nawijania wielowarstwowego, może skutecznie zmniejszyć lub uniknąć zjawiska zaburzenia liny z drutu stalowego.W procesie projektowania bębna ciągnącego, bęben ciągnący ma duży zakres otwarcia Mały, dolny wybór średnicy, położenie bloku prowadzącego, konstrukcja gniazda liny, rozstaw rowków linowych, rowek linowy spirala Kąt sekcji równoległej i sekcja wspinaczkowa będzie wpływają na efekt nawijania liny bębna, ponieważ badanie struktury i właściwości bębna wciągarki pomoże zmniejszyć lub uniknąć zjawiska nieuporządkowanego bębna wciągarki pola naftowego, przedłużyć żywotność liny stalowej i bębna.
Zalety ROWKÓW LEBUS
Podwójnie składany rowek liny sprawia, że lina zwija się płynnie, obciążenie jest równomiernie rozłożone między każdą warstwą, praktyka udowodniła, że ta technologia znacznie przedłuża żywotność liny stalowej, dane pokazują, że może przedłużyć żywotność liny stalowej o ponad 500%, zmniejszyć drut uszkodzoną linę, poprawić bezpieczeństwo i skrócić czas przestoju sprzętu mechanicznego do wymiany liny.
TParametry techniczne
| NIE: |
Średnica drutu (mm) |
Siła ciągnąca (KN) |
Kierunek obrotu |
Średnica bębna (mm) |
Długość bębna (mm) |
| 1 |
3~8 |
3~10 |
Lewa ręka, prawa ręka |
>160 |
<1000 |
| 2 |
10~16 |
12~20 |
Lewa ręka, prawa ręka |
>320 |
<1000 |
| 3 |
18~24 |
20~80 |
Lewa ręka, prawa ręka |
>480 |
<1000 |
| 4 |
26~32 |
100~120 |
Lewa ręka, prawa ręka |
>640 |
<1000 |
| 5 |
34~40 |
150~200 |
Lewa ręka, prawa ręka |
>800 |
<1000 |
| 6 |
42~50 |
240~400 |
Lewa ręka, prawa ręka |
>1000 |
<1000 |
Sposób nakładania produktu:
1. Maszyny dźwigowe: maszyna do podnoszenia mostów, żuraw wieżowy, suwnica bramowa, wciągarka dźwigu gąsienicowego
2. Przemysł naftowy: wiertnica naftowa, podnośnik do ciągników naftowych, platforma do przeróbki ropy naftowej, wciągarka agregatu pompowego montowana na przyczepie, wciągarka do pozyskiwania drewna itp.
3. Maszyny morskie na morzu: Wciągarka do żurawia naftowego, Wciągarka cumownicza, Wciągarka trakcyjna, Wciągarka ręczna, Wciągarka kotwiczna, Wciągarka hydrologiczna
4. Maszyny budowlane: Wciągarka do wycierania ścian, Wciągnik do nawijania, Winda kotwiczna
5. Wciągarka górnicza: Wciągarka dyspozytorska, Wciągarka do ciągnięcia śmigła, Wciągarka tonąca itp
6. Maszyny inżynieryjne: wciągarka linowa, żuraw wieżowy, palownica, wciągarka hydrauliczna
Zarys Struktury Rysunku
Technik Obróbki
