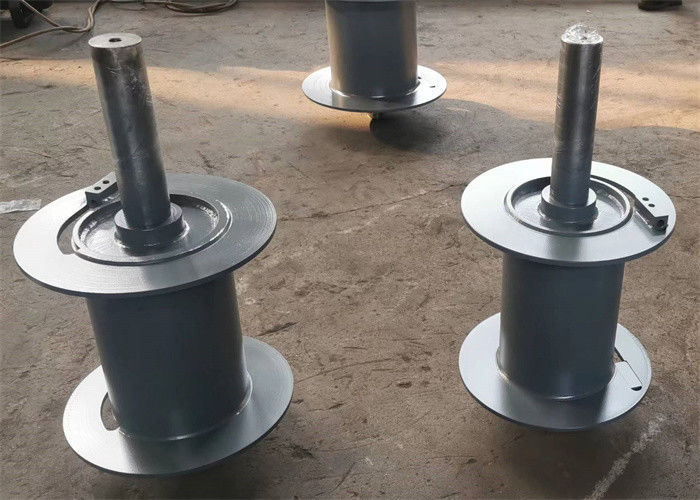

Q355B Materiał Lina stalowa / Bęben wciągarki kablowej do dźwigu z wałem



Rola bębna wciągarki polega głównie na przenoszeniu prędkości i momentu obrotowego silnika przez wrzeciono na prędkość liniową otaczającej go liny stalowej w celu podnoszenia i opuszczania obiektu.
Zgodnie z różnymi procesami produkcyjnymi, konstrukcję bębna wciągnika można podzielić na mieszany typ odlewania i spawania (koło podporowe do odlewania, bęben do spawania) i rodzaj spawania.



Średnica bębna nie mniejsza niż 19-krotność średnicy liny stalowej.

Ściana bębna może wytrzymać owiniętą siłę liny stalowej;bok może wytrzymać siłę boczną wytwarzaną przez linę stalową.

Odległość między płytą boczną bębna obwodową do najbardziej zewnętrznej liny rolki nie mniejsza niż dwukrotna średnica liny stalowej.



1. Liny stalowe na bębnie dźwigu powinny być starannie ułożone.Jeśli zostaną znalezione zakładki i ukośne uzwojenia, należy je zatrzymać i przestawić.Zabrania się ciągnięcia liny stalowej ręką lub nogą w ruchu obrotowym.Lina stalowa nie może być całkowicie zwolniona, należy zarezerwować co najmniej trzy okrążenia.
2. Lina stalowa dźwigu nie może się wiązać, skręcać, przy zerwaniu skoku większym niż 10%, należy ją wymienić.
3. Podczas pracy dźwigu nikt nie może przechodzić przez linę stalową, a operator nie może opuszczać wciągnika po podniesieniu obiektu (przedmiotu).Podczas odpoczynku przedmioty lub klatki należy opuścić na ziemię.
4. Podczas operacji kierowca i nastawniczy powinni utrzymywać dobrą widoczność z podnoszonym przedmiotem.Maszynista i nastawniczy powinni ściśle ze sobą współpracować i stosować się do jednolitego polecenia sygnalizatora.
5. W przypadku zaniku zasilania podczas pracy dźwigu należy odciąć zasilanie i opuścić podnoszony przedmiot na ziemię.



a. Maszyny dźwigowe: maszyna do podnoszenia mostów, żuraw wieżowy, suwnica bramowa, wciągarka dźwigu gąsienicowego itp
b, Przemysł naftowy: Wiertnica naftowa, Podnośnik do ciągników naftowych, Wiertnica do przeróbki ropy naftowej, Wciągarka agregatu pompowego montowana na przyczepie, Wciągarka do pozyskiwania drewna itp.
c. Maszyny morskie na morzu: morska wciągarka do dźwigów naftowych, wciągarka cumownicza, wciągarka trakcyjna, wciągarka do jazdy na ludziach, wciągarka kotwiczna, wciągarka hydrauliczna itp.
D.Maszyny budowlane: Wciągarka do wycierania ścian, Wciągarka do nawijania, Winda kotwiczna itp
mi.Maszyny inżynieryjne: wciągarka linowa, żuraw wieżowy, palownica, wciągarka hydrauliczna itp
F.Wciągarka górnicza: Wciągarka wysyłkowa, Wciągarka do ciągnięcia śmigła, Wciągarka tonąca itp
