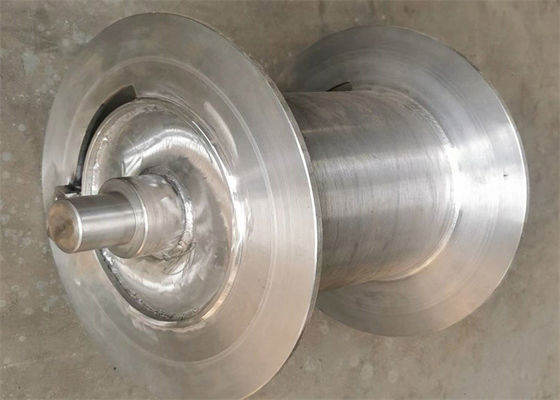

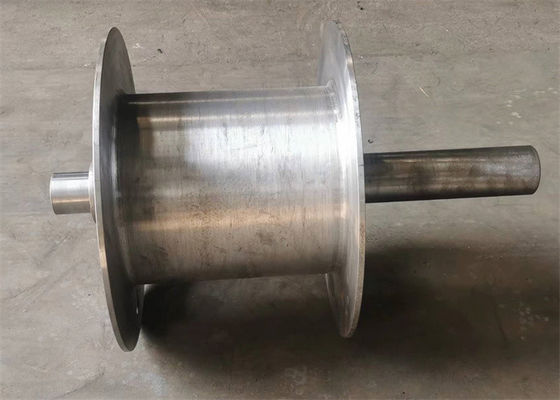

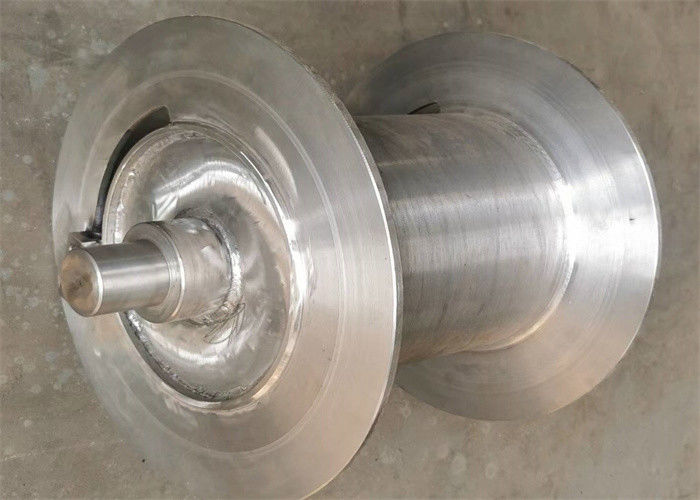

Obróbka CNC Lina stalowa / Bęben wciągarki do nawijania kabli z wałem do wciągnika



Rola bębna wciągarki polega głównie na przenoszeniu prędkości i momentu obrotowego silnika przez wrzeciono na prędkość liniową otaczającej go liny stalowej w celu podnoszenia i opuszczania obiektu.
Zgodnie z różnymi procesami produkcyjnymi, konstrukcję bębna wciągnika można podzielić na mieszany typ odlewania i spawania (koło podporowe do odlewania, bęben do spawania) i rodzaj spawania.



NIE:	Średnica drutu (mm)	Siła ciągnąca (KN)	Kierunek obrotu	Średnica bębna (mm)	Długość bębna (mm)
1	3~8	3~10	Lewa ręka, prawa ręka	>160	<1000
2	10~16	12~20	Lewa ręka, prawa ręka	>320	<1000
3	18~24	20~80	Lewa ręka, prawa ręka	>480	<1000
4	26~32	100~120	Lewa ręka, prawa ręka	>640	<1000
5	34~40	150~200	Lewa ręka, prawa ręka	>800	<1000
6	42~50	240~400	Lewa ręka, prawa ręka	>1000	<1000



a. Maszyny dźwigowe: maszyna do podnoszenia mostów, żuraw wieżowy, suwnica bramowa, wciągarka dźwigu gąsienicowego itp
b, Przemysł naftowy: Wiertnica naftowa, Podnośnik do ciągników naftowych, Wiertnica do przeróbki ropy naftowej, Wciągarka agregatu pompowego montowana na przyczepie, Wciągarka do pozyskiwania drewna itp.
c. Maszyny morskie na morzu: morska wciągarka do dźwigów naftowych, wciągarka cumownicza, wciągarka trakcyjna, wciągarka do jazdy na ludziach, wciągarka kotwiczna, wciągarka hydrauliczna itp.
D.Maszyny budowlane: Wciągarka do wycierania ścian, Wciągarka do nawijania, Winda kotwiczna itp
mi.Maszyny inżynieryjne: wciągarka linowa, żuraw wieżowy, palownica, wciągarka hydrauliczna itp
F.Wciągarka górnicza: Wciągarka wysyłkowa, Wciągarka do ciągnięcia śmigła, Wciągarka tonąca itp
