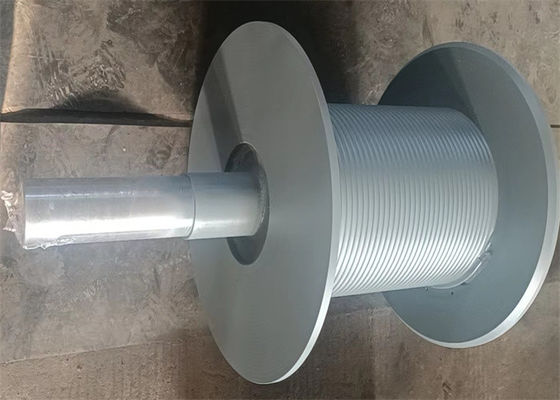

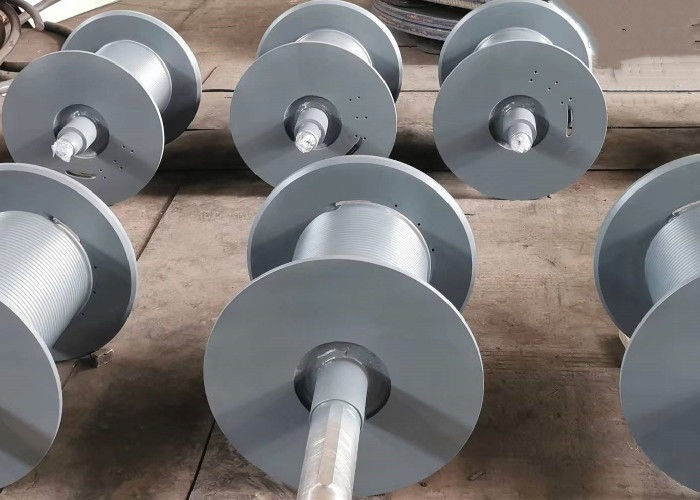

Kabel stalowy Wielowarstwowy bęben z nawijaniem rowkowanym do wciągarki holowniczej elektrycznej

Wielowarstwowy rowkowany bęben z liną stalową do wciągarki holowniczej z napędem elektrycznym

Bęben LBS jest rodzajem rowka do wielowarstwowego nawijania sprowadzonej z zagranicy liny stalowej.Z powodu tego rowka na linę w bębnie
Większość przekroju obwodowego jest utrzymywana równolegle do czoła kołnierza, tylko w bardzo małym przekroju i na przecięciu czoła kołnierza,
Istnieje jednak zjawisko obracania się, nazywane również „składanym rowkiem linowym”.
Lata praktycznego użytkowania dowiodły, że ten rodzaj bębna ze specjalną strukturą rowka na linę może dobrze rozwiązać problem wielowarstwowego nawijania liny
Podwójnie składany system rowków kablowych zapewnia, że ​​wielowarstwowa lina nawojowa na bębnie jest całkowicie płynnie wciągana i rozwijana z bębna.

Wciągarka holownicza składa się z bębna, hamulca, sprzęgła, ramy ściennej, podstawy, układu linowego, urządzenia napędowego i odpowiedniego urządzenia sterującego.Jego najważniejszą rolą jest połączenie holownika i holowanego obiektu oraz przenoszenie odpowiedniego ładunku, ale także odgrywanie roli liny, liny i liny magazynowej.Wciągarka jest podzielona na pojedynczy bęben, podwójny bęben i wielobęben w zależności od liczby bębnów, w zależności od źródła zasilania silnika elektrycznego, hydraulicznego, wysokoprężnego i parowego, duża krajowa wciągarka holownicza jest zwykle napędzana ciśnieniem hydraulicznym.

Przyjęcie blachy zaślepiającej cylinder walca i spoin wzdłużnych spoin, sprawdzenie spoin wzdłużnych i wymiarów geometrycznych cylindra (średnica, długość, tolerancja eliptyczności średnicy wewnętrznej itp.).W przypadku cylindra o dużej średnicy, dodanie wzmocnienia procesu spawania i obróbka pierścieniowego rowka cylindra.Istnieją wymagania dotyczące procesu obróbki zgrubnej cylindra poza kołem w celu obróbki zewnętrznego koła, spawania długości cylindra (mianowicie spawania pierścieniowego).W przypadku dwóch końców cylindra należy dodać zbrojenie procesu spawania zgodnie z przepisami procesowymi i sprawdzić jakość spawania pierścieniowego i naddatku na obróbkę, obróbkę długości cylindra oraz obróbkę ogranicznika lub rowka na obu końcach i spawanie końcowej płyty kołnierza cylindra, wału , wewnętrzny pierścień podtrzymujący itp.
