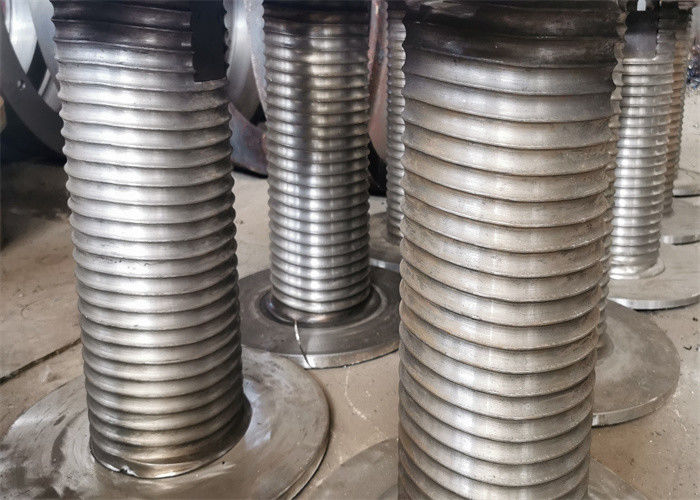

Bęben do nawijania liny stalowej o średnicy 8 mm

Bęben wciągarki linowej ze stali węglowej o średnicy 8 mm do żurawia górniczego

Wciągarka to mały i lekki sprzęt do podnoszenia (patrz maszyny do podnoszenia) z nawijaną liną lub łańcuchem do podnoszenia lub ciągnięcia ciężkich przedmiotów, znany również jako wciągarka.Wciągarka może być używana samodzielnie, może być również używana jako elementy maszyn do podnoszenia, budowy dróg i podnoszenia kopalni, ze względu na prostą obsługę, duże uzwojenie liny, łatwe przenoszenie i szerokie zastosowanie.Wciągarka jest również znana jako wciągarka.Produkt ma dużą wszechstronność, zwartą strukturę, mały rozmiar, niewielką wagę, ciężki udźwig, łatwy w użyciu i przenoszeniu, jest szeroko stosowany w budownictwie, inżynierii oszczędzania wody, leśnictwie, górnictwie, nabrzeżu i innych materiałach do podnoszenia lub płaskiego oporu, ale może również być używany jako nowoczesny sprzęt wspomagający automatyczną linię sterowania elektronicznego.

Bęben wciągarki jest ważną częścią wciągarki platformy wiertniczej, bębna wciągarki

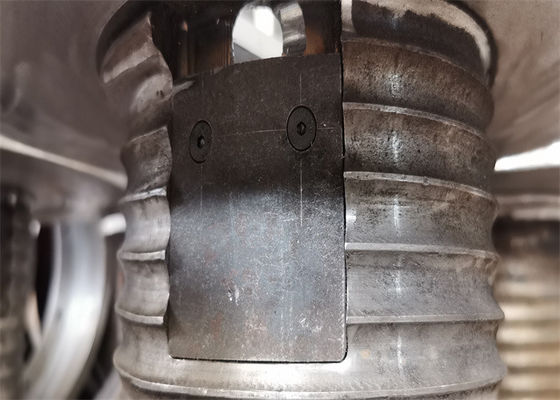

Jeden koniec nawiniętej liny stalowej mocuje się do gniazda liny bębna za pomocą zacisku linowego, a drugi koniec

Koło prowadzące wózka powietrznego jest wprowadzane do grupy kół pasowych wózka, a grupa kół pasowych wózka jest instalowana

Wyposażony w haki, krany i ciągi rur wiertniczych.Kiedy wciągarka działa, jest nawijana

Lina stalowa na bębnie realizuje czynność nawijania i zwalniania liny poprzez dodatnie i ujemne obroty bębna

Bęben przenosi szybkie napięcie liny stalowej, a konstrukcja bębna musi spełniać wymagania siły

Na zewnątrz, ale także w celu zapewnienia, że ​​lina stalowa zwija się starannie.

Wraz z rozwojem wciągarek wiertniczych w ostatnich dziesięcioleciach pojawia się coraz więcej wciągarek

Forma przekładni i forma struktury, ale zasada nawijania liny bębna wyciągarki nie ulega zmianie, nasza firma opracowała rowek linowy LEBUS, który ma oczywiste zalety.Forma podwójnej linii rowka linowego LEBUS, odpowiednia do nawijania wielowarstwowego, może skutecznie zmniejszyć lub uniknąć zjawiska zaburzenia liny z drutu stalowego.W procesie projektowania bębna ciągnącego, bęben ciągnący ma duży zakres otwarcia Mały, dolny wybór średnicy, położenie bloku prowadzącego, konstrukcja gniazda liny, rozstaw rowków linowych, rowek linowy spirala Kąt sekcji równoległej i sekcja wspinaczkowa będzie wpływają na efekt nawijania liny bębna, ponieważ badanie struktury i właściwości bębna wciągarki pomoże zmniejszyć lub uniknąć zjawiska nieuporządkowanego bębna wciągarki pola naftowego, przedłużyć żywotność liny stalowej i bębna.

Podwójnie składany rowek liny sprawia, że ​​nawijanie liny jest gładkie, obciążenie równomiernie rozłożone między każdą warstwą, praktyka udowodniła, że ​​ta technologia znacznie przedłuża żywotność liny, dane pokazują, że może przedłużyć żywotność liny o ponad 500%, zmniejszyć drut uszkodzenia liny, poprawić bezpieczeństwo i skrócić czas przestoju sprzętu mechanicznego do wymiany liny.

Wprowadzenie produktów

Rowkowany bęben wciągarki LBS został zaprojektowany i wyprodukowany specjalnie pod kątem zastosowania, do którego jest używany.W zależności od średnicy, długości i typu konstrukcji liny możemy potwierdzić wzór rowka.

Charakterystyka rowków

1. Ma specjalny rowek, aby nawijanie liny było uporządkowane i miało jednolitą wytrzymałość na każdej warstwie.

2. Można obliczyć dokładne siły, jakie lina wywierała na bęben.

3. Nawijanie jest całkowicie kontrolowane, co zapobiega zgniataniu lub ściskaniu dolnych warstw przez górne warstwy.

4. Z rowkiem, ciągły rowek w bębnie jest równoległy do ​​kołnierza, z wyjątkiem dwóch punktów przecięcia na każdym obrocie, gdzie rowek przesuwa się w poprzek bębna o pół skoku, dając skok ruchu dla każdego skoku.

Parametry konstrukcyjne bębna wciągarki linowej

1. Średnica bębna

2. Szerokość między kołnierzami

3. Średnica liny stalowej lub kabla

4. Kierunek obrotu liny stalowej: w lewo iw prawo

7. Materiał bębna

8. Średnica kołnierza

9. Maksymalne obciążenie robocze liny stalowej

10. Maksymalna nośność liny stalowej/kabla

11. Kąt ustawienia bębna i stałego koła pasowego

12. Tryb wprowadzania liny

13. Jeśli to możliwe, podaj szczegółowe rysunki bębnów

Uwaga: bęben jest podzielony na typ integralny i typ dzielony, integralny wymaga przetwarzania rysunku.

Podział wymaga średnicy wewnętrznej, średnicy zewnętrznej, długości, średnicy liny stalowej, kierunku rowka liny (w lewo lub w prawo)

Zarys Struktury Rysunku

Technik Obróbki
