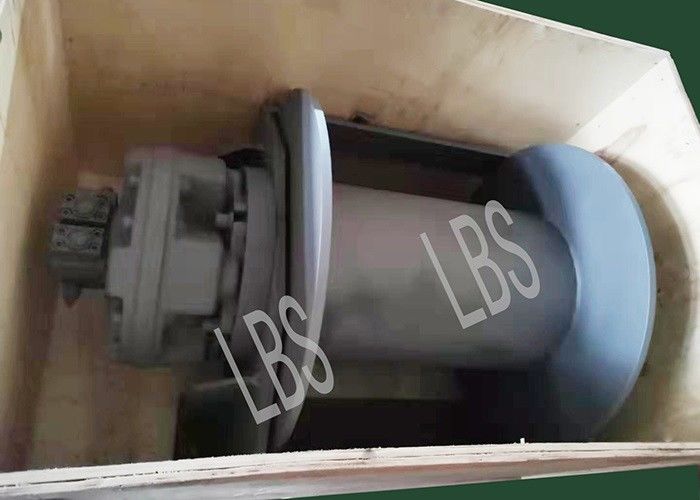

Dostosowany rowkowany lub gładki bęben do wciągarki z urządzeniem do nawijania

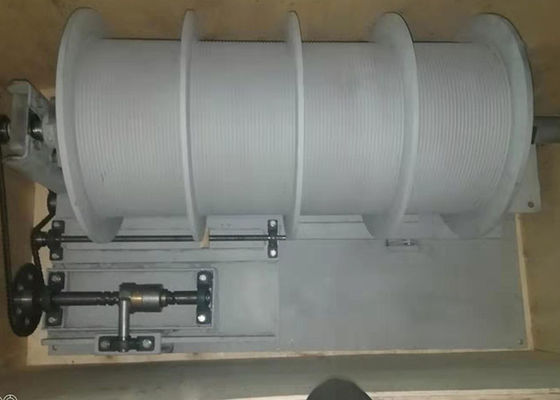

Urządzenie do nawijania jest ważną częścią wciągarki do przechowywania kabli.Liny prowadzące są uporządkowane na bębnie wciągarki linowej.Składa się głównie ze śruby, zwijacza liny i belki nośnej.Śruba bębna kablowego i ustawiacza linki obracają się synchronicznie przez łańcuchowe urządzenie napędowe.Śruba jest gwintem dwukierunkowym, a skok to średnica kabla.Zwijacz liny składa się z małej rolki, przegrody bloczka, bloczka i nakrętki suwaka, mocowanych na belce nośnej za pomocą małej rolki.Obrót śruby dwukierunkowej powoduje, że nakrętka suwaka porusza się w lewo i prawo wzdłuż osi śruby z retraktorem do prowadzenia kabla.Aby uniknąć deformacji zginającej śruby pod wpływem nadmiernego nacisku, belkę nośną poddano analizie metodą sił i elementów skończonych, a także obliczono jej wytrzymałość i sztywność, aby spełniała wymagania.
