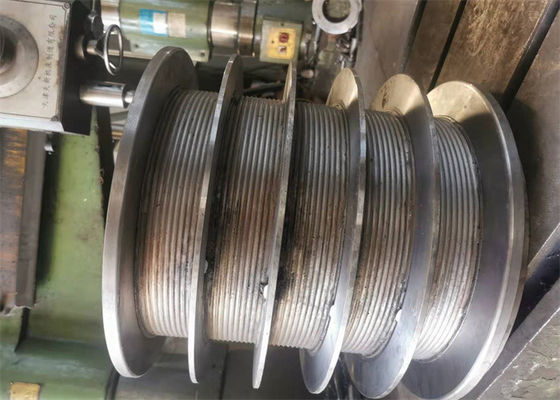

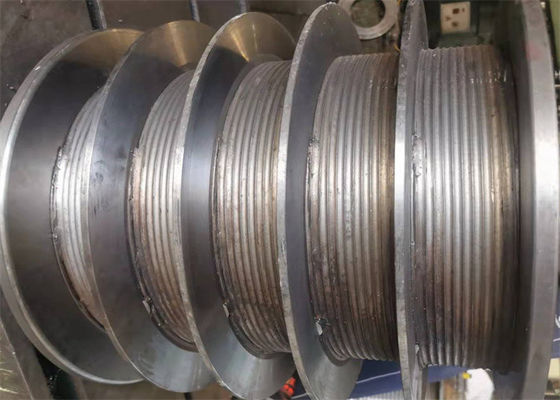

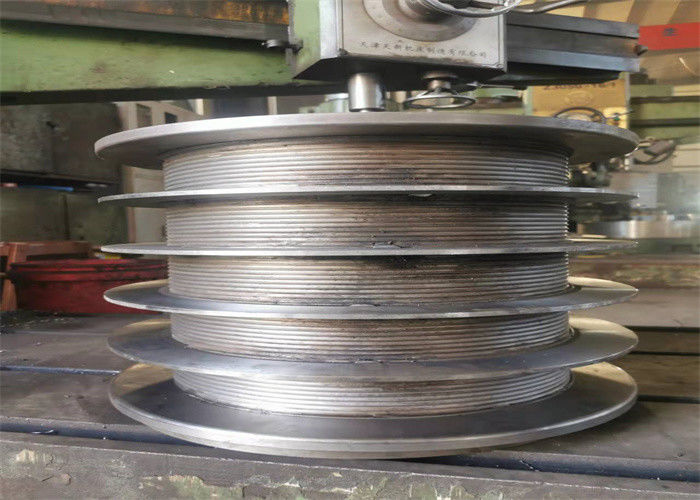

Wielowarstwowa wciągarka linowa bębnowa Lina druciana z wieloma rowkami Lebus



dostrzegliśmy potrzebę ulepszenia nawijania liny stalowej na platformach wiertniczych, zaczęliśmy wypróbowywać różne metody i ostatecznie stworzyliśmy wzór „LeBus”, który nadal jest najlepszą metodą stosowaną obecnie do równomiernego i dokładnego nawijania wielu warstw liny stalowej.Ponieważ firma LeBus dostarcza obecnie swoje produkty do wszystkich gałęzi przemysłu, które muszą nawijać wiele warstw liny, firma LeBus wciąż pamięta, od czego zaczęła i wykracza poza to, aby wspierać pola naftowe za pomocą LeBus Grooving i nie tylko.Do dziś LeBus jest nadal używany na praktycznie każdej platformie wiertniczej i roboczej na świecie..



Rowkowany materiał bębna wciągarki: stal węglowa, stal stopowa, stal nierdzewna, aluminium, stal o wysokiej wytrzymałości itp

Normy materiałowe: GB, AISI, ASME, ASTM, JIS, DIN, ...

Temperatura otoczenia: -40°C do +45°C

Temperatura otoczenia Stroage: -40°C do +50°C

Rodzaj rowka bębna: rowki spiralne lub rowki Lebus

Kierunek obrotu bębna: lewa lub prawa ręka

Metoda przetwarzania: praca maszynowa

Średnica liny stalowej: 3 MM ~ 100 MM

Sprzęt do przetwarzania: centrum obróbcze CNC



NIE:	Średnica drutu (mm)	Siła ciągnąca (KN)	Kierunek obrotu	Średnica bębna (mm)	Długość bębna (mm)
1	3~8	3~10	Lewa ręka, prawa ręka	>160	<1000
2	10~16	12~20	Lewa ręka, prawa ręka	>320	<1000
3	18~24	20~80	Lewa ręka, prawa ręka	>480	<1000
4	26~32	100~120	Lewa ręka, prawa ręka	>640	<1000
5	34~40	150~200	Lewa ręka, prawa ręka	>800	<1000
6	42~50	240~400	Lewa ręka, prawa ręka	>1000	<1000



Rowek liny bębna wciągarki wiertniczej przyjmuje postać podwójnej linii łamanej, a jego charakterystyka polega na tym, że ukośny rowek liny i prosty rowek liny pojawiają się naprzemiennie, tworząc w ten sposób dwa ukośne obszary rowków liny i dwa proste obszary rowków liny na powierzchni bębna.Tak zwany nachylony rowek linowy odnosi się do rowka linowego, który przecina się po przekątnej z szyną bębna, a prosty rowek linowy odnosi się do rowka linowego, który przecina się bezpośrednio z szyną bębna lub jest równoległy do ​​kołnierza.Ukośny mocny rowek kontroluje skok rowka linowego, który stanowi niewielką część w okręgu rowka linowego.Jego punkt struktury może skutecznie złagodzić problemy deformacji wytłaczania, wzajemnego tarcia i wczesnego zużycia liny stalowej podczas załadunku.

Przetwarzanie i produkcja rowka lebus może być przetwarzana bezpośrednio na bębnie jako całości, a także może być wykonana w zestawie z rowkiem linowym i wykonana w typ dzielony, owinięty w gładki bęben po zainstalowaniu, połączony z bęben przez śruby lub spawanie.Materiał składanej beczki z rowkiem linowym można podzielić na stal węglową, stal nierdzewną, stal stopową, aluminium lub włókno szklane itp. Beczka może być wykonana przez walcowanie lub odlewanie blachy.



Aby sprostać wymaganiom technologii wiercenia i transportu, wciągarka jest zwykle projektowana jako napęd wielowałowy i oddzielny transport, co nie tylko komplikuje system, ale także zwiększa koszty i pracochłonność instalacji.W tym celu schemat przekładni wyciągarki, tryb wprowadzania mocy i konstrukcja ramy wyciągarki wykonały pionierską pracę, moja firma zaprojektowała wyciągarkę wielobębnową.Wciągarka składa się głównie z podstawy, ramy wciągarki, wałka rolkowego, wału bębna piaskowego, skrzyń napędowych wału, hamulca tarczowego, odpornego na zderzenia urządzenia koronowego, głównego mechanizmu hamulca i automatycznej wiertarki itp. oraz zmiany mocy między wałem wejściowym a wałem przyjmuje przekładnię mechaniczną, wał napędowy i przesunięcie rolki między przyjmuje sprzęgło pneumatyczne do zmiany biegów, z czterema zablokowanymi biegami wstecznymi.Do symulacji i analizy wału bębna oraz sprawdzenia jego wytrzymałości i sztywności wykorzystano oprogramowanie elementów skończonych.Z przeprowadzonych analiz i wyników kontroli wynika, że ​​konstrukcja bębna i ramy wyciągarki jest rozsądna i spełnia wymagania praktycznej pracy.



1. Nasze produkty mają zalety zwartej konstrukcji, lekkości, bezpieczeństwa i łatwości obsługi.

2. Nasze produkty są używane do ogólnego podnoszenia, ciągnięcia i innych prac w maszynach pokładowych, portowych, naftowych, maszynach wiertniczych, maszynach inżynieryjnych, górnictwie, eksploracji geologicznej i maszynach budowlanych itp.

3. Produkty są projektowane i wytwarzane zgodnie z API Spec 7K „Specification for Drilling Equipment”.

4. Wysoka wydajność rozruchu i pracy

5. Niezawodna praca przy niewielkim hałasie
