Lebus Rowkowany bęben wciągarki linowej nawijający wiele warstw liny stalowej, równomiernie i dokładnie
Przegląd
| Nazwa produktu |
Bęben wciągarki linowej |
| Ilość bębna |
Pojedynczy lub podwójny |
| Projekt bębna |
Rowek LBS lub rowek spiralny |
| Materiał |
Stale nierdzewne i stopowe węglowe |
| Rozmiar |
Dostosowywanie |
| Zakres zastosowania |
Budowa Terminalu Górniczego |
| Źródło prądu |
Elektryczne i hydrauliczne |
| Pojemność liny |
100 ~ 300 mln |
Wprowadzenie produktów
Rowkowany materiał bębna wciągarki kablowej: stal węglowa, stal stopowa, stal nierdzewna, aluminium, stal o wysokiej wytrzymałości itp
Normy materiałowe: GB, AISI, ASME, ASTM, JIS, DIN, ...
Temperatura otoczenia: -40°C do +45°C
Temperatura otoczenia Stroage: -40°C do +50°C
Rodzaj rowka bębna: rowki spiralne lub rowki Lebus
Kierunek obrotu bębna: lewa lub prawa ręka
Metoda przetwarzania: praca maszynowa
Średnica liny stalowej: 3 MM ~ 100 MM
Sprzęt do przetwarzania: centrum obróbcze CNC
TParametry techniczne
| NIE: |
Średnica drutu (mm) |
Siła ciągnąca (KN) |
Kierunek obrotu |
Średnica bębna (mm) |
Długość bębna (mm) |
| 1 |
3~8 |
3~10 |
Lewa ręka, prawa ręka |
>160 |
<1000 |
| 2 |
10~16 |
12~20 |
Lewa ręka, prawa ręka |
>320 |
<1000 |
| 3 |
18~24 |
20~80 |
Lewa ręka, prawa ręka |
>480 |
<1000 |
| 4 |
26~32 |
100~120 |
Lewa ręka, prawa ręka |
>640 |
<1000 |
| 5 |
34~40 |
150~200 |
Lewa ręka, prawa ręka |
>800 |
<1000 |
| 6 |
42~50 |
240~400 |
Lewa ręka, prawa ręka |
>1000 |
<1000 |
Cechy
1. Nasze produkty mają zalety zwartej konstrukcji, lekkości, bezpieczeństwa i łatwości obsługi.
2. Nasze produkty są używane do ogólnego podnoszenia, ciągnięcia i innych prac w maszynach pokładowych, portowych, naftowych, maszynach wiertniczych, maszynach inżynieryjnych, górnictwie, eksploracji geologicznej i maszynach budowlanych itp.
3. Produkty są projektowane i wytwarzane zgodnie z API Spec 7K „Specification for Drilling Equipment”.
4. Wysoka wydajność rozruchu i pracy.
5. Niezawodna praca przy niewielkim hałasie.
Specyfikacja produktu
1) Średnica liny stalowej lub kabla (mm)
2) Średnica głównego bębna (mm)
3) Szerokość między kołnierzami (mm)
4) Długość liny lub kabla do umieszczenia
5) Materiał i wymagania dotyczące bębna
6) Maksymalne obciążenie robocze liny lub kabla
7) Kierunek wejścia liny stalowej
8) Rodzaj wejścia liny
9) Odległość do stałego koła pasowego i położenie między kołnierzami
10) Średnica zewnętrzna kołnierzy
Materiał produktu
1. Stal konstrukcyjna węglowa: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2. Niskostopowa stal o wysokiej wytrzymałości: Q345A / B / C / D / E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo ...
3. Stal konstrukcyjna stopowa: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4. Materiały polimerowe, materiały włókniste i poliamidowe materiały nylonowe.
5. Materiały ze stali nierdzewnej, materiały aluminiowe itp.
Materiał produktu można wybrać zgodnie z życzeniem klienta
Wymiary rysunku
Struktura produktu
Skład bębna rowkowego: rdzeń bębna, kołnierze, wał itp

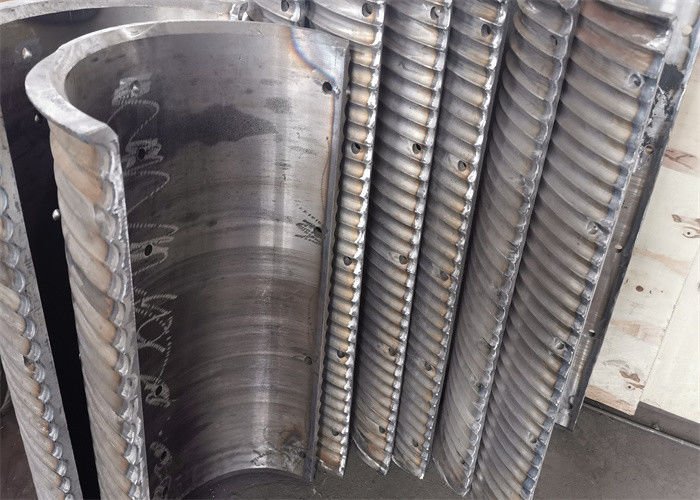

Obróbka: Bębny linowe z wyciętymi bezpośrednio w nich rowkami. Bęben wciągarki z kołnierzem, rowek LBS jest wycinany bezpośrednio w korpusie bębna, zgodnie z wymaganiami klientów, kołnierze są spawane lub skręcane śrubami.geometria rowka zależy od konstrukcji liny, średnicy i długości oraz zastosowania.bęben ma wymagane wymiary montażowe dla rzeczywistych warunków pracy.
Sposób nakładania produktu
1. Maszyny morskie na morzu: morska wciągarka do dźwigów naftowych, wciągarka cumownicza, wciągarka trakcyjna, wciągarka do jazdy na ludziach, wciągarka kotwiczna, wciągarka hydrologiczna
2. Maszyny inżynieryjne: wciągarka linowa, żuraw wieżowy, palownica, wciągarka hydrauliczna
3. Przemysł pól naftowych: wiertnica naftowa, podnośnik ciągnika naftowego, platforma do przeróbki ropy naftowej, wciągarka agregatu pompowego montowana na przyczepie, wciągarka do pozyskiwania drewna itp.
4. Maszyny budowlane: Wciągarka do wycierania ścian, Wciągnik do nawijania, Winda kotwiczna
5. Wciągarka górnicza: Wciągarka dyspozytorska, Wciągarka do ciągnięcia śmigła, Wciągarka tonąca itp
6. Maszyny dźwigowe: maszyna do podnoszenia mostów, żuraw wieżowy, suwnica bramowa, wciągarka dźwigu gąsienicowego
System LeBus to metoda kontrolowania nawijania liny stalowej na bęben wyciągarki, dzięki czemu nie ma praktycznego ograniczenia co do liczby warstw, które można bezpiecznie nawinąć, niezależnie od stopnia obciążenia i warunków prędkości lub rozmiarów liny i bęben.
Obecnie jesteśmy głównym dostawcą wielu bębnów do pól naftowych.Jesteśmy w stanie wykonać kompletną produkcję bębnów o średnicy od 4 cali do 10 stóp lub większej.Mogą mieć od zaledwie kilku cali długości do 40 stóp długości całkowitej.Produkujemy bębny ze stali węglowych, nierdzewnych i stopowych oraz aluminium.Większość cylindrów toczymy we własnym warsztacie na dowolną średnicę, długość i grubość.Możemy wyprodukować bębny z rowkowanym rdzeniem lub rowkowanym tuleją.Rowki można wykonać dla prawie każdego rozmiaru kabla.Firma LeBus specjalizuje się również w utwardzanych płomieniowo bębnach (i tulejach) z rowkami spiralnymi, aby przedłużyć żywotność rowka w niektórych trudnych warunkach.Skontaktuj się z naszym specjalistą, aby uzyskać więcej informacji na temat bębnów i hartowania płomieniowego.
