Podnoszący żuraw i ciągnący sprzęt
Wprowadzenie produktu
Materiał bębna wiórowego: stal węglowa, stal stopowa, stal nierdzewna, aluminium, stal o wysokiej wytrzymałości itp.
Standardy materiałów: GB, AISI, ASME, ASTM, JIS, DIN, - Nie.
Temperatura otoczenia: -40 ° C do + 45 ° C
Temperatura otoczenia: -40 ° C do +50 ° C
Rodzaj wylotu bębna: wylot spiralny lub wylot Lebus
Kierunek obrotu bębna: lewy lub prawy
Sposób obróbki: praca maszynowa
Średnica liny drutowej: 3 mm~100 mm
Sprzęt do obróbki: Centrum obróbki CNC
TEczniczneprzegląd
| Nazwa produktu |
Wzmocnienie dźwigni i wyposażenie ciągnące |
| Liczba bębnów |
Samotny lub podwójny |
| Projekt bębna |
Wyrzut LBS lub Wyrzut Spiralny |
| Materiał |
Węglowe stali nierdzewne i stali stopowe |
| Wielkość |
Dostosowanie |
| Zakres zastosowań |
Budowa Terminalu Górniczego |
| Źródło energii |
Elektryczne i hydrauliczne |
| Pojemność liny |
100~300M |
| |
|
Parametry
| Nie, nie. |
Średnica drutu ((mm) |
Siła ciągnąca (KN) |
Kierunek obrotu |
Średnica bębna ((mm) |
Długość bębna ((mm) |
| 1 |
3 ~ 8 |
3 ~ 10 |
Lewa ręka, prawa ręka. |
> 160 |
< 1000 |
| 2 |
10 ~ 16 |
12 ~ 20 |
Lewa ręka, prawa ręka. |
>320 |
< 1000 |
| 3 |
18 do 24 lat |
20 ~ 80 |
Lewa ręka, prawa ręka. |
>480 |
< 1000 |
| 4 |
26 ~ 32 |
100 ~ 120 |
Lewa ręka, prawa ręka. |
> 640 |
< 1000 |
| 5 |
34 ~ 40 |
150~200 |
Lewa ręka, prawa ręka. |
> 800 |
< 1000 |
| 6 |
42 ~ 50 |
240~400 |
Lewa ręka, prawa ręka. |
> 1000 |
< 1000 |
Charakterystyka:
1Nasze produkty mają zalety kompaktowej struktury, lekkiej wagi, bezpiecznej i łatwej w obsłudze.
2Nasze produkty są wykorzystywane do ogólnego podnoszenia, ciągnięcia i innych prac w maszynach pokładowych, portach, nafcie, wierce, maszynach inżynierskich, górnictwie,maszyny do poszukiwań geologicznych i budowy itp..
3Produkty są projektowane i produkowane zgodnie ze specyfikacją API 7K "Specfikacja dla sprzętu wiertniczego".
4. Wysoka wydajność startowa i robocza
5. Niezawodna obsługa z małym hałasem
Specyfikacja produktu:
1) Średnica liny lub kabla drutu (mm)
2) średnica głównej bębny (mm)
3) Szerokość między kołnierzami (mm)
4) Długość liny lub kable, do której ma być dopasowana
5) Materiał i wymagania bębna
6) Maksymalne obciążenie robocze liny lub kabla
7) Kierunek wejścia liny drutowej
8) Rodzaj wejścia liny
9) Odległość do stałej obudowy i położenie między płaszczami
10) Zewnętrzna średnica kołnierzy
Sprzęt przetwórczy:
Centrum obróbki CNC
Materiał produktu:
1Stal węglowa: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2Stali o wysokiej wytrzymałości niskiego stopnia: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3Stopiona stal konstrukcyjna: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4Materiały polimerowe, materiały włókniste i materiały poliamidowe z nylonu.
5Materiały ze stali nierdzewnej, aluminium itp.
Materiał produktu może być wybrany zgodnie z życzeniem klienta
Wymiary rysunku
Cechy bębna:
Sprzęt do obróbki: Centrum obróbki CNC
Kierunek obrotu rowerów: lewy
Średnica liny drutowej: 3 mm~65 mm
Każde okrążenie warstwy: 20,5 okrążeń
Warstwa: 5 Warstwa
Rodzaj rowu liniowego: LEBUS Rope Groove
Liczba lin: 2
Struktura produktu
Kompozycja bębna groove: rdzeń bębna, pasy, wał itp.

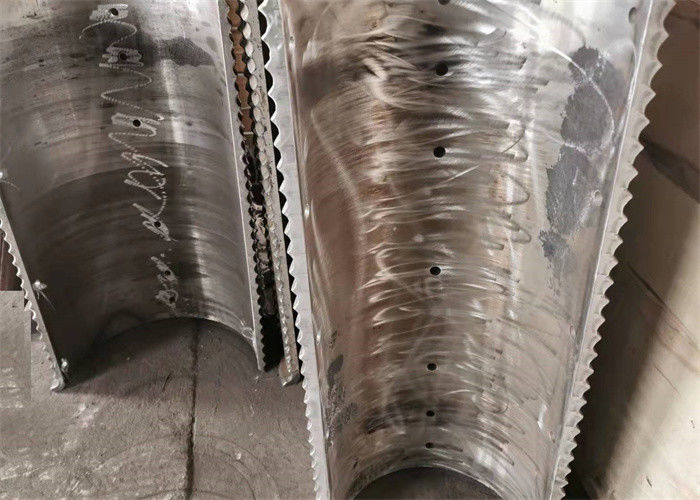

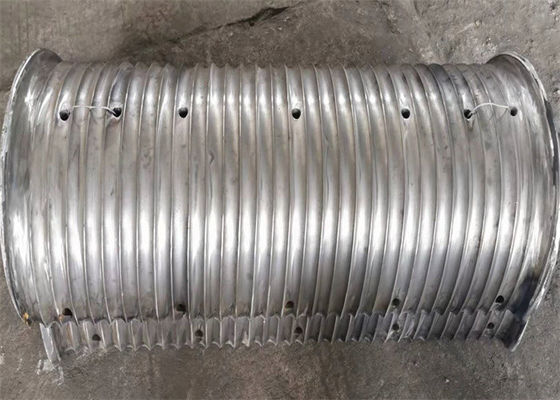

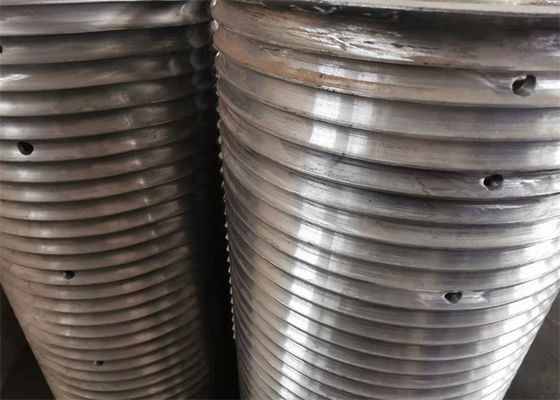

Przetwarzanie: bębny liniowe z rowkami wyciętymi bezpośrednio w nich.Bąbelkowy bęben z brzytką, rowkę LBS wycięto bezpośrednio w ciele bębna, zgodnie z wymaganiami klientów,Flanki są spawane lub śrubyGeometria rowu zależy od konstrukcji liny, jej średnicy i długości oraz zastosowania.
Zastosowanie produktu
1. Maszyny morske: Wynka żeglugowa na morzu, Wynka moczeniowa, Wynka trakcyjna, Wynka kierownicza, Wynka kotwicowa, Wynka hydrologiczna
2Maszyny inżynieryjne: Wino kablowe, żuraw wieżowy, maszyna do gromadzenia, wino hydrauliczne
3Przemysł naftowy: wiertarka naftowa, dźwignia ciągnika naftowego, wiertarka do przebudowy ropy naftowej, wiertarka pompowa na przyczepie, wiertarka drogowa itp.
4Maszyny budowlane: Wino ścienne, dźwignia wiórowa, wiatrówka
5Wynka górnicza: Wynka dyspozycyjna, wynka odciągająca, wynka tonąca itp.
6. Maszyny do dźwigania dźwigów: maszyna do podnoszenia mostów, dźwignia wieżowa, dźwignia z bramką, dźwignia żurawia, dźwignia żurawia
System LeBus jest metodą sterowania zwinięciem liny drutowej na bębnie dźwigni, tak aby nie było praktycznego ograniczenia liczby warstw, które mogą być bezpiecznie zwinięte,niezależnie od ciężkości obciążenia i prędkości lub wielkości liny i bębna.
Wymagane parametry:
- Średnica liny drutowej lub średnica kabla ((mm)
- Średnica wewnętrzna D1 ((mm)
- Średnica zewnętrzna D2 ((mm)
- Szerokość między brzytami L ((mm)
- Pojemność liny ((m)
- Materiał:
- Kierunek obrotu: w lewo czy w prawo?
