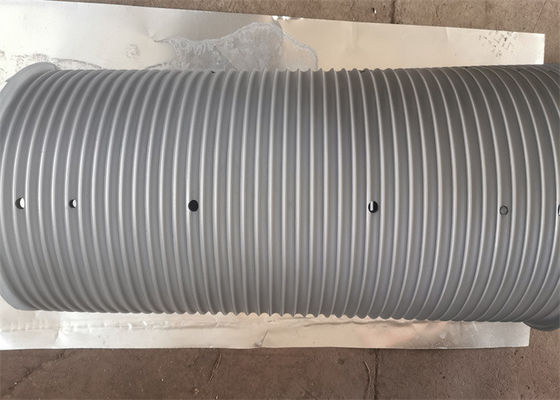

Dostosowany bęben kablowy z rowkiem Lebus / bęben linowy do dźwigu dźwigowego

Dostosowany bęben kablowy z rowkiem Lebus / bęben linowy do dźwigu dźwigowego

System ten jest nadal najskuteczniejszą i najdoskonalszą metodą przedłużania żywotności liny stalowej.Testy wykazały, że użycie liny stalowej pasuje do rowka liny, bęben Lebus może przedłużyć żywotność liny stalowej o ponad 500%.

Rowek linowy LBS powoduje równomierne rozłożenie obciążenia pomiędzy warstwami, a praktyka pokazuje, że znacznie przedłuża żywotność liny stalowej.W rzeczywistości powierzchnia testowa może wydłużyć żywotność liny stalowej o ponad 500%.Zmniejszenie uszkodzeń lin stalowych zwiększa bezpieczeństwo i skraca czas przestoju maszyny.

Wadą bębna z rowkiem linowym LBS jest to, że jest bardziej złożony, więc jest trochę droższy niż spiralny bęben z rowkiem linowym.Jednak ten dodatkowy koszt jest szybko rekompensowany oszczędnościami na linie stalowej, która jest kosztowna i wymaga czasu produkcyjnego, aby ją wymienić.

Bęben do rowków linowych LBS wymaga również określonych warunków pracy.Najważniejszym z tych warunków jest kąt ugięcia liny stalowej, który jest kątem między liną stalową od szpuli do pierwszego nieruchomego krążka linowego.Ogólnie rzecz biorąc, ten kąt ugięcia nie powinien być większy niż 1,5° i nie powinien być mniejszy niż 0,5°.Istnieją pewne niewielkie różnice (odchylenie około 0,25°), ale dobrze jest zapamiętać tę ogólną statystykę.Optymalny kąt odchylenia zależy również od ładunku, struktury liny i prędkości podnoszenia.Ten kąt odchylenia wskazuje, że na każde 10 m od bębna do koła pasowego odległość między liną stalową a środkiem bębna nie powinna być większa niż 260 mm (520 mm między dwoma kołnierzami).9 kw. 2 ` 2 l!W przypadku bębnów z rowkiem LBS, jeśli kąt ugięcia przekracza zalecany zakres, można użyć specjalnej liny zwanej kompensatorem kąta, aby rozluźnić się i ulec uszkodzeniu w wyniku wyciągnięcia lub skręcenia zewnętrznej liny stalowej w rowku.

Tuleja Średnica liny stalowej lub kabla

Średnica gładkiego bębna (wewnętrzna średnica rowka liny)

Średnica zewnętrzna bębna do rowków linowych

Długość między kołnierzami bębna

Pojemność liny

Obrót rowka linowego (w lewo lub w prawo)

Wymagany materiał ze skóry bębna LBS

Czy dostarczone są rysunki lub inne wymagania

1. Maszyny do statków morskich: wciągarka do żurawia morskiego, wciągarka cumownicza, wciągarka trakcyjna, wciągarka holownicza, wciągarka kotwiczna i wciągarka hydrologiczna
2. Przemysł naftowy: platforma wiertnicza, wciągarka do samochodów ciężarowych do wydobycia ropy naftowej, platforma do naprawy oleju, wycieraczka, wciągarka do samochodów ciężarowych itp.
3. Maszyny podnoszące: dźwig, wciągarka do żurawia wieżowego, wciągarka do suwnicy bramowej, wciągarka do żurawia gąsienicowego, wciągarka do żurawia opon
4. Maszyny budowlane: wciągarka do czyszczenia ścian budowlanych, wciągarka jednobębnowa i wciągarka dwubębnowa
5. Inne maszyny budowlane: wciągarka linowa, żuraw wieżowy, kafar, wciągarka elektryczna hydrauliczna
6. Maszyny górnicze: wyciągarka dyspozytorska, wciągarka trakcyjna, wciągarka z pochyłym wałem itp


Rowek liny bębna wciągarki wiertniczej przyjmuje postać podwójnej linii łamanej, a jego charakterystyka polega na tym, że ukośny rowek liny i prosty rowek liny pojawiają się naprzemiennie, tworząc w ten sposób dwa ukośne obszary rowków liny i dwa proste obszary rowków liny na powierzchni bębna.Tak zwany nachylony rowek linowy odnosi się do rowka linowego, który przecina się po przekątnej z szyną bębna, a prosty rowek linowy odnosi się do rowka linowego, który przecina się bezpośrednio z szyną bębna lub jest równoległy do ​​kołnierza.Ukośny mocny rowek kontroluje skok rowka linowego, który stanowi niewielką część w okręgu rowka linowego.Jego punkt struktury może skutecznie złagodzić problemy deformacji wytłaczania, wzajemnego tarcia i wczesnego zużycia liny stalowej podczas załadunku.

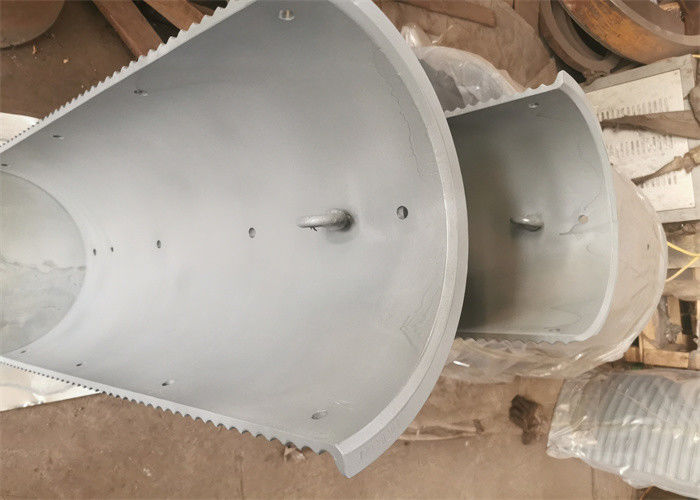

Przetwarzanie i produkcja rowka lebus może być przetwarzana bezpośrednio na bębnie jako całości, a także może być wykonana w zestawie z rowkiem linowym i wykonana w typ dzielony, owinięty w gładki bęben po zainstalowaniu, połączony z bęben przez śruby lub spawanie.Materiał składanej beczki z rowkiem linowym można podzielić na stal węglową, stal nierdzewną, stal stopową, aluminium lub włókno szklane itp. Beczka może być wykonana przez walcowanie lub odlewanie blachy.
