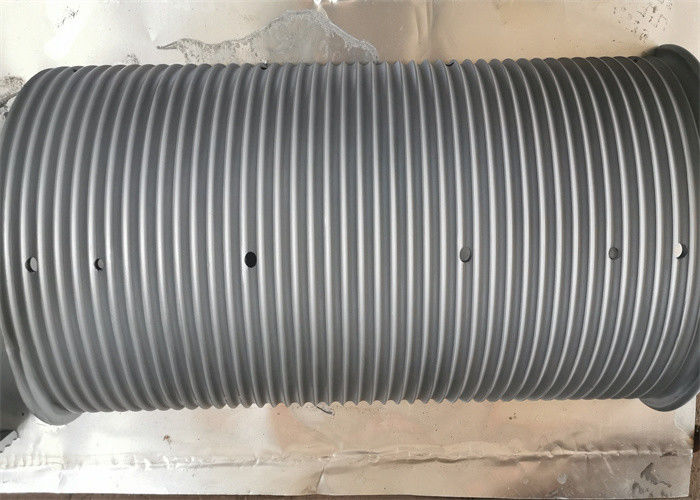

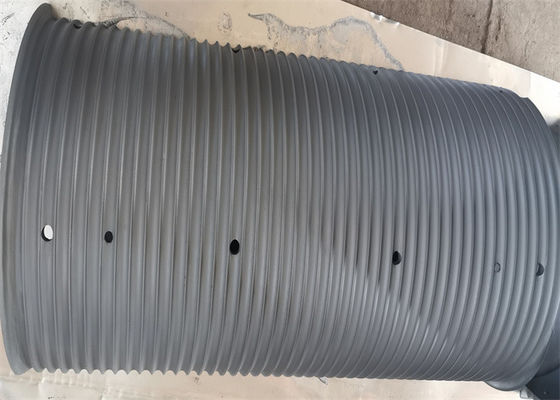

Q335B ze stali węglowej Para rowkowanych rękawów bębnowych LEBUS

System ten jest nadal najskuteczniejszą i najdoskonalszą metodą przedłużania żywotności liny stalowej.Testy wykazały, że użycie liny stalowej pasuje do rowka liny, bęben Lebus może przedłużyć żywotność liny stalowej o ponad 500%.

Rowek linowy LBS powoduje równomierne rozłożenie obciążenia pomiędzy warstwami, a praktyka pokazuje, że znacznie przedłuża żywotność liny stalowej.W rzeczywistości powierzchnia testowa może wydłużyć żywotność liny stalowej o ponad 500%.Zmniejszenie uszkodzeń lin stalowych zwiększa bezpieczeństwo i skraca czas przestoju maszyny.

Wadą bębna z rowkiem linowym LBS jest to, że jest bardziej złożony, więc jest trochę droższy niż spiralny bęben z rowkiem linowym.Jednak ten dodatkowy koszt jest szybko rekompensowany oszczędnościami na linie stalowej, która jest kosztowna i wymaga czasu produkcyjnego, aby ją wymienić.

Bęben do rowków linowych LBS wymaga również określonych warunków pracy.Najważniejszym z tych warunków jest kąt ugięcia liny stalowej, który jest kątem między liną stalową od szpuli do pierwszego nieruchomego krążka linowego.Ogólnie rzecz biorąc, ten kąt ugięcia nie powinien być większy niż 1,5° i nie powinien być mniejszy niż 0,5°.Istnieją pewne niewielkie różnice (odchylenie około 0,25°), ale dobrze jest zapamiętać tę ogólną statystykę.Optymalny kąt odchylenia zależy również od ładunku, struktury liny i prędkości podnoszenia.Ten kąt odchylenia wskazuje, że na każde 10 m od bębna do koła pasowego odległość między liną stalową a środkiem bębna nie powinna być większa niż 260 mm (520 mm między dwoma kołnierzami).9 kw. 2 ` 2 l!W przypadku kołowrotków z rowkiem LBS, jeśli kąt ugięcia przekracza zalecany zakres, można użyć specjalnej liny zwanej kompensatorem kąta, aby rozluźnić się i ulec uszkodzeniu w wyniku wyciągnięcia lub skręcenia zewnętrznej liny stalowej w rowku

Tuleja Średnica liny stalowej lub kabla

Średnica gładkiego bębna (wewnętrzna średnica rowka liny)

Średnica zewnętrzna bębna do rowków linowych

Długość między kołnierzami bębna

Pojemność liny

Obrót rowka linowego (w lewo lub w prawo)

Wymagany materiał ze skóry bębna LBS

Czy dostarczone są rysunki lub inne wymagania

1. Maszyny do statków morskich: wciągarka do żurawia morskiego, wciągarka cumownicza, wciągarka trakcyjna, wciągarka holownicza, wciągarka kotwiczna i wciągarka hydrologiczna
2. Przemysł naftowy: platforma wiertnicza, wciągarka do samochodów ciężarowych do wydobycia ropy naftowej, platforma do naprawy oleju, wycieraczka, wciągarka do samochodów ciężarowych itp.
3. Maszyny podnoszące: dźwig, wciągarka do żurawia wieżowego, wciągarka do suwnicy bramowej, wciągarka do żurawia gąsienicowego, wciągarka do żurawia opon
4. Maszyny budowlane: wciągarka do czyszczenia ścian budowlanych, wciągarka jednobębnowa i wciągarka dwubębnowa
5. Inne maszyny budowlane: wciągarka linowa, żuraw wieżowy, kafar, wciągarka elektryczna hydrauliczna
6. Maszyny górnicze: wyciągarka dyspozytorska, wciągarka trakcyjna, wciągarka z pochyłym wałem itp


Rowek LBS w każdym kole wewnątrz bębna składa się z prostego rowka i ukośnego rowka liny, a każdy prosty rowek liny stalowej i położenie ukośnego rowka liny są dokładnie takie same.gdy lina stalowa do uzwojenia wielowarstwowego, przez ukośny rowek liny, ustalona górna lina stalowa i dolna pozycja skrzyżowania liny, skrzyżowanie górnej liny stalowej w linii ukośnej.w prostym rowku liny górna lina stalowa całkowicie wpada w rowki utworzone przez dwie dolne liny stalowe, tworzą kontakt liniowy między linami, kontakt między liną górną i dolną jest stabilny, gdy linia powrotna, pierścień ustalający stopień z kołnierzem powrotnym na obu końcach bębna, poprowadź linę stalową, aby wspinała się płynnie i wracała, unikając zaburzenia liny spowodowanego wzajemnym wytłaczaniem.więc lina stalowa jest uporządkowana i płynnie przenoszona do górnej warstwy, zrealizuj uzwojenie wielowarstwowe.


Bęben LBS jest rodzajem rowka do wielowarstwowego nawijania sprowadzonej z zagranicy liny stalowej.Z powodu tego rowka na linę w bębnie

Większość przekroju obwodowego jest utrzymywana równolegle do czoła kołnierza, tylko w bardzo małym przekroju i na przecięciu czoła kołnierza,

Istnieje jednak zjawisko obracania się, nazywane również „składanym rowkiem linowym”.

Lata praktycznego użytkowania dowiodły, że ten rodzaj bębna ze specjalną strukturą rowka na linę może dobrze rozwiązać problem wielowarstwowego nawijania liny

Podwójnie składany system rowków kablowych zapewnia, że ​​wielowarstwowa lina nawojowa na bębnie jest całkowicie płynnie wciągana i rozwijana z bębna.

System ten jest nadal najskuteczniejszą i najdoskonalszą metodą przedłużania żywotności liny stalowej.Testy wykazały, że użycie liny stalowej pasuje do rowka liny, bęben Lebus może przedłużyć żywotność liny stalowej o ponad 500%.

Rowek linowy LBS powoduje równomierne rozłożenie obciążenia pomiędzy warstwami, a praktyka pokazuje, że znacznie przedłuża żywotność liny stalowej.W rzeczywistości powierzchnia testowa może wydłużyć żywotność liny stalowej o ponad 500%.Zmniejszenie uszkodzeń lin stalowych zwiększa bezpieczeństwo i skraca czas przestoju maszyny.
