CCS Drut Drut Drut Sprzęt do inżynierii hydraulicznej Wciągnik Główna część Stal rowkowana

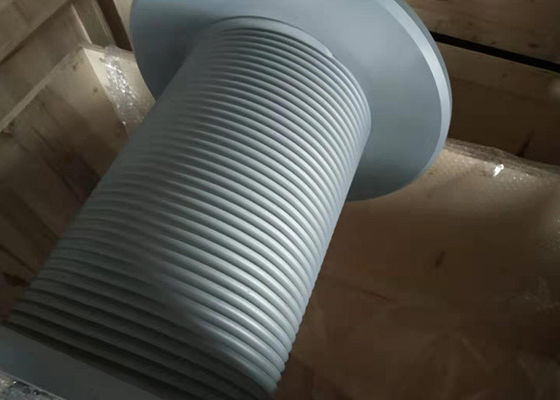

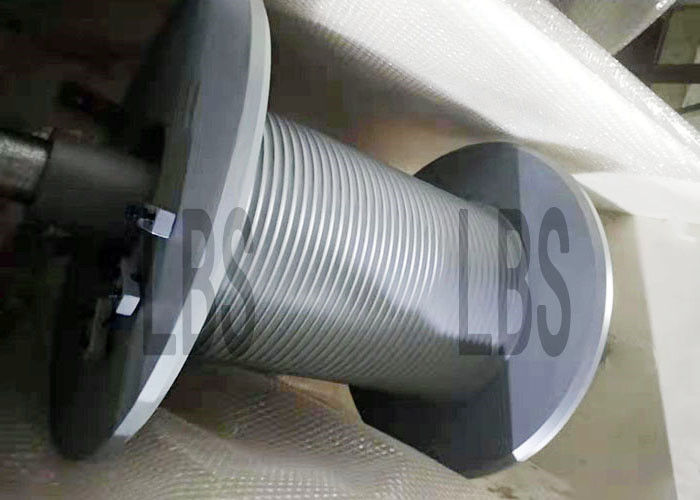

Sprzęt do inżynierii hydraulicznej Wciągnik Główna część Stalowy bęben z rowkiem linowym

1. Stal konstrukcyjna węglowa: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2. Niskostopowa stal o wysokiej wytrzymałości: Q345A / B / C / D / E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo ...
3. Stal konstrukcyjna stopowa: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4. Materiały polimerowe, materiały włókniste i poliamidowe materiały nylonowe.
5. Materiały ze stali nierdzewnej, materiały aluminiowe itp.
Materiał produktu można wybrać zgodnie z życzeniem klienta

Po pierwsze, lina stalowa nie jest sortowana przed podniesieniem, a lina stalowa jest sprawdzana sama, a lina stalowa o większym udziale zerwanej liny powinna zostać wymieniona na czas.Po drugie, wykonaj dobrą robotę, mocując wyciągarkę, podstawa wciągarki jest niestabilna, a wciągarka jest podatna na przemieszczenie podczas podnoszenia.Pokaż liny.Po trzecie, podczas podnoszenia trzymaj się liny stalowej i bębna pod kątem 90 stopni.Powyższe ma na celu uniknięcie metody chaosu linowego małej wciągarki.Na wyciągarce znajduje się wiele części.Wpływ różnych części jest inny, a metoda reakcji na błąd będzie inna

korzystanie ze środowiska:

1. Dozwolone jest użytkowanie na zewnątrz;

2. Wysokość nie przekracza 2000 m;

3. Temperatura otoczenia -30℃ ~ +65℃;

4. Dozwolona jest praca w warunkach deszczu, zachlapania i zapylenia.

Ten model kołowrotka LBS to: LBSZ1080-1300

Reprezentuje średnicę bębna Ribas 1080 mm, długość 1300 mm,

Zapewnij usługę układania lin stalowych w miejscu z połączeniem łańcucha linowego wciągarki statku lub platformą wiertniczą, operacją układania kabli dźwigowych, aby lepiej chronić linę stalową.

Bęben wciągarki jest ważną częścią wciągarki platformy wiertniczej, bębna wciągarki

Jeden koniec nawiniętej liny stalowej mocuje się do gniazda liny bębna za pomocą zacisku linowego, a drugi koniec

Koło prowadzące wózka powietrznego jest wprowadzane do grupy kół pasowych wózka, a grupa kół pasowych wózka jest instalowana

Wyposażony w haki, krany i ciągi rur wiertniczych.Kiedy wciągarka działa, jest nawijana

Lina stalowa na bębnie realizuje czynność nawijania i zwalniania liny poprzez dodatnie i ujemne obroty bębna

Bęben przenosi szybkie napięcie liny stalowej, a konstrukcja bębna musi spełniać wymagania siły

Na zewnątrz, ale także w celu zapewnienia, że ​​lina stalowa zwija się starannie.

Wraz z rozwojem wciągarek wiertniczych w ostatnich dziesięcioleciach pojawia się coraz więcej wciągarek

Forma przekładni i forma struktury, ale zasada nawijania liny bębna wyciągarki nie ulega zmianie, nasza firma opracowała rowek linowy LEBUS, który ma oczywiste zalety.Forma podwójnej linii rowka linowego LEBUS, odpowiednia do nawijania wielowarstwowego, może skutecznie zmniejszyć lub uniknąć zjawiska zaburzenia liny z drutu stalowego.W procesie projektowania bębna ciągnącego, bęben ciągnący ma duży zakres otwarcia Mały, dolny wybór średnicy, położenie bloku prowadzącego, konstrukcja gniazda liny, rozstaw rowków linowych, rowek linowy spirala Kąt sekcji równoległej i sekcja wspinaczkowa będzie wpływają na efekt nawijania liny bębna, ponieważ badanie struktury i właściwości bębna wciągarki pomoże zmniejszyć lub uniknąć zjawiska nieuporządkowanego bębna wciągarki pola naftowego, przedłużyć żywotność liny stalowej i bębna.

Po zainstalowaniu poszycia ogrodzeniowego bębna typu dzielonego, dzielona tuleja poszycia ogrodzeniowego jest owinięta na gładkim bębnie bez szczelin i jest ściśle połączona z bębnem za pomocą śrub lub spawania, dzięki czemu pierwotna gładka powierzchnia bębna na zewnątrz powierzchni staje się formą podwójnego składanego rowka linowego Lebus, który jest wygodny do zastosowania modyfikacji wciągarki lub wymiany bębna.

1) Średnica liny stalowej lub kabla (mm)
2) Średnica głównego bębna (mm)
3) Szerokość między kołnierzami (mm)
4) Długość liny lub kabla do umieszczenia
5) Materiał i wymagania dotyczące bębna
6) Maksymalne obciążenie robocze liny lub kabla
7) Kierunek wejścia liny stalowej
8) Rodzaj wejścia liny
9) Odległość do stałego koła pasowego i położenie między kołnierzami
10) Średnica zewnętrzna kołnierzy

1. Przemysł naftowy: platforma wiertnicza, podnośnik do ciągników naftowych, platforma do przeróbki ropy naftowej, wciągarka do pompowania przyczepy itp
2. Maszyny dźwigowe: maszyna do podnoszenia mostów, żuraw wieżowy
3. Wciągnik: maszyna do wycierania ścian, maszyna do nawijania
4. Maszyny inżynieryjne: żuraw wieżowy, palownica
5. Maszyny okrętowe: wciągarka do żurawi naftowych, wyciągarki i wciągniki

Wczesne wprowadzenie zaawansowanych technologii z kraju i zagranicy, po latach badań i rozwoju, nasza firma dokonała przełomu w dziedzinie wielowarstwowego szpulowania maszyn podnoszących i uzyskała patent produkcyjny rowka LBS w 2010 roku. W międzyczasie stworzyliśmy naszą markę -LBS.W prosent firma stworzyła stabilny i serializowany tryb produkcji.

Zarys Struktury Rysunku

Technik Obróbki
