Olinowanie olejowe Główna część Wciągarka linowa Bęben Stalowy rowek Lbs ze stali węglowej

Wciągarka olejowa Główna część Bęben wciągarki linowej LBS Groove ze stali węglowej

Bęben LBS jest rodzajem rowka nadającego się do wielowarstwowego nawijania liny stalowej sprowadzanej z zagranicy.Ponieważ ten rodzaj rowka liny jest utrzymywany równolegle do czoła kołnierza w większości sekcji kierunku obwodowego bębna i przecina się z końcem kołnierza tylko na bardzo małym odcinku, rowek liny musi być obrócony, stąd nazwa „lina składana rowek".

Lata praktycznego użytkowania pokazują, że ten rodzaj specjalnej struktury rowka linowego bębna może dobrze rozwiązać problem wielowarstwowej liny nawijającej linę o systemie podwójnie składanych szczelin na sznurek, aby zapewnić, że wielowarstwowa lina nawijająca bęben jest w pełni zaangażowana w i płynnie rozwinąć szpulę i może znacznie przedłużyć żywotność liny stalowej, system jest nadal najskuteczniejszą metodą i najdoskonalszą.Testy wykazały, że bęben Lebus może przedłużyć żywotność liny stalowej o ponad 500% przy rowku liny odpowiadającym specyfikacji liny stalowej.

korzystanie ze środowiska:

1. Dozwolone jest użytkowanie na zewnątrz;

2. Wysokość nie przekracza 2000m;

3. Temperatura otoczenia -30℃ ~ +65℃;

4. Dozwolona jest praca w warunkach deszczu, zachlapania i zapylenia.

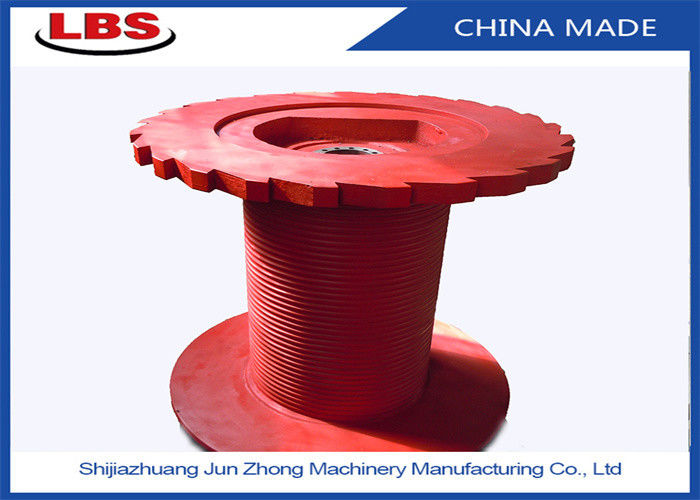

Ten model kołowrotka LBS to: LBSZ1080-1300

Reprezentuje średnicę bębna Ribas 1080 mm, długość 1300 mm,

Zapewnij usługę układania lin stalowych w miejscu z połączeniem łańcucha linowego wciągarki statku lub platformą wiertniczą, operacją układania kabli dźwigowych, aby lepiej chronić linę stalową.

Bęben wciągarki jest ważną częścią wciągarki platformy wiertniczej, bębna wciągarki

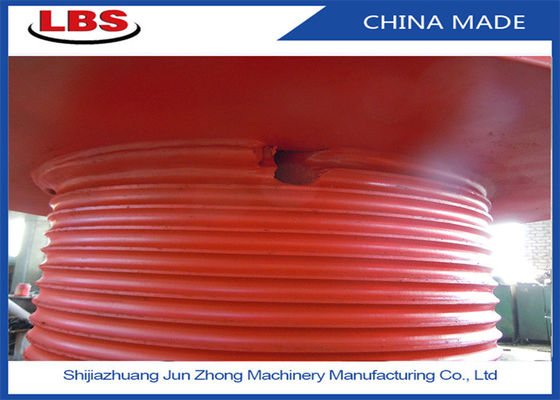

Jeden koniec nawiniętej liny stalowej mocuje się do gniazda liny bębna za pomocą zacisku linowego, a drugi koniec

Koło prowadzące wózka powietrznego jest wprowadzane do grupy kół pasowych wózka, a grupa kół pasowych wózka jest instalowana

Wyposażony w haki, krany i ciągi rur wiertniczych.Kiedy wciągarka działa, jest nawijana

Lina stalowa na bębnie realizuje czynność nawijania i zwalniania liny poprzez dodatnie i ujemne obroty bębna

Bęben przenosi szybkie napięcie liny stalowej, a konstrukcja bębna musi spełniać wymagania siły

Na zewnątrz, ale także w celu zapewnienia, że ​​lina stalowa zwija się starannie.

Wraz z rozwojem wciągarek wiertniczych w ostatnich dziesięcioleciach pojawia się coraz więcej wciągarek

Forma przekładni i forma struktury, ale zasada nawijania liny bębna wyciągarki nie ulega zmianie, nasza firma opracowała rowek linowy LEBUS, który ma oczywiste zalety.Forma podwójnej linii rowka linowego LEBUS, odpowiednia do nawijania wielowarstwowego, może skutecznie zmniejszyć lub uniknąć zjawiska zaburzenia liny z drutu stalowego.W procesie projektowania bębna ciągnącego, bęben ciągnący ma duży zakres otwarcia Mały, dolny wybór średnicy, położenie bloku prowadzącego, konstrukcja gniazda liny, rozstaw rowków linowych, rowek linowy spirala Kąt sekcji równoległej i sekcja wspinaczkowa będzie wpływają na efekt nawijania liny bębna, ponieważ badanie struktury i właściwości bębna wciągarki pomoże zmniejszyć lub uniknąć zjawiska nieuporządkowanego bębna wciągarki pola naftowego, przedłużyć żywotność liny stalowej i bębna.

Cechy: Podwójne rowki linowe LBS składają się z prostych rowków linowych i ukośnych rowków linowych dla każdej rundy bębna, a położenie prostych rowków linowych i ukośnych rowków linowych dla każdej rundy jest dokładnie takie samo.Gdy lina stalowa jest zwinięta w wielu warstwach, położenie punktu przejścia między górną liną stalową a dolną liną stalową jest ustalane przez ukośny rowek liny, tak że skrzyżowanie górnej liny stalowej jest zakończone w przekroju ukośnym .W prostym segmencie rowka linowego górna lina stalowa całkowicie wpada do rowka utworzonego przez dwie dolne liny stalowe, tworząc kontakt liniowy między linami, dzięki czemu kontakt między górnymi i dolnymi linami stalowymi jest stabilny.Kiedy lina jest zwracana, pierścień ustalający stopnia z kołnierzem powrotnym na obu końcach bębna służy do prowadzenia liny w celu płynnego wspinania się i powrotu, unikając nieuporządkowanej liny spowodowanej przecinaniem i ściskaniem liny, tak aby lina jest ułożony starannie i płynnie przechodzi do górnej warstwy i realizuje uzwojenie wielowarstwowe.

Zalety: składany rowek liny LBS, rozwiązanie liny w procesie nawijania liny nieuporządkowanej liny, poważne problemy z gryzieniem liny.Składany rowek liny sprawia, że ​​nawijanie liny jest gładkie, obciążenie jest równomiernie rozłożone między warstwami, ta technologia znacznie wydłuża żywotność liny, może przedłużyć żywotność liny o ponad 500%, zmniejszyć uszkodzenie drutu liny, poprawić bezpieczeństwo obsługi sprzętu i zmniejszyć problem z zatrzymaniem sprzętu mechanicznego do wymiany liny.

Charakterystyka rowków

1. Ma specjalny rowek, aby nawijanie liny było uporządkowane i miało jednolitą wytrzymałość na każdej warstwie.

2. Można obliczyć dokładne siły, jakie lina wywierała na bęben.

3. Nawijanie jest całkowicie kontrolowane, co zapobiega zgniataniu lub ściskaniu dolnych warstw przez górne warstwy

4. Z rowkiem, ciągły rowek w bębnie jest równoległy do ​​kołnierza, z wyjątkiem dwóch punktów przecięcia na każdym Revelution, gdzie rowek przesuwa się w poprzek bębna o pół skoku, dając skok ruchu dla każdego skoku.

Parametry konstrukcyjne bębna wciągarki linowej

1. Średnica bębna

2. Szerokość między kołnierzami

3. Średnica liny stalowej lub kabla

4. Kierunek obrotu liny stalowej: w lewo iw prawo

7. Materiał bębna

8. Średnica kołnierza

9. Maksymalne obciążenie robocze liny stalowej

10. Maksymalna nośność liny stalowej/kabla

11. Kąt ustawienia bębna i stałego koła pasowego

12. Tryb wprowadzania liny

13. Jeśli to możliwe, podaj szczegółowe rysunki bębnów:

Uwaga: bęben jest podzielony na typ integralny i typ dzielony, integralny wymaga przetwarzania rysunku.

Podział wymaga średnicy wewnętrznej, średnicy zewnętrznej, długości, średnicy liny stalowej, kierunku rowka liny (w lewo lub w prawo)

Zgodnie z obecną sytuacją składanego bębna i wciągarki linowej produkowanej przez naszą fabrykę, branże, które zostały z powodzeniem zastosowane, są następujące:
1. Maszyny morskie: wciągarka żurawia morskiego, wciągarka cumownicza, wciągarka holownicza, wciągarka linowa, wciągarka kotwiczna, wciągarka hydrologiczna
2. Przemysł naftowy: wiertnica naftowa, wciągarka samochodowa do pozyskiwania oleju, maszyna do przeróbki oleju, maszyna studniowa, wciągarka do ciężarówki z olejem itp.
3. Maszyny podnoszące: dźwig, wciągarka żurawia wieżowego, wciągarka suwnicy bramowej, wciągarka żurawia gąsienicowego, wciągarka dźwigu oponowego
4. Maszyny budowlane: wciągarka do czyszczenia ścian budynku, wciągarka jednobębnowa, wciągarka dwubębnowa
5. Inne maszyny budowlane: wyciągarka linowa, żuraw wieżowy, kafar, wyciągarka elektryczno-hydrauliczna
6. Maszyny górnicze: wyciągarka ekspedycyjna, wciągarka trakcyjna, wciągarka pochylona itp

Zarys Struktury Rysunku

Technik Obróbki
