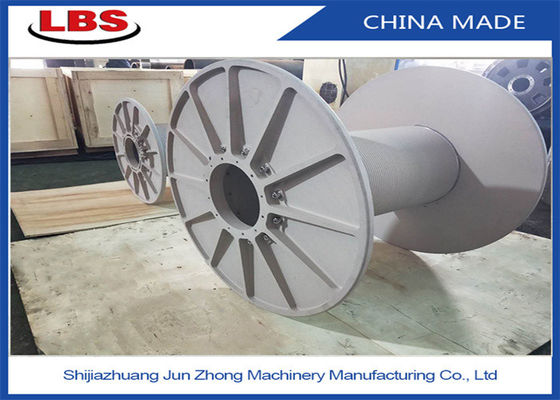

Bęben wciągnika suwnicowego o dużej prędkości o wadze 2000 funtów

2000lbs Szybka spiralna wciągarka linowa z podwójnymi bębnami, dwa bębny

Bęben LBS jest rodzajem rowka nadającego się do wielowarstwowego nawijania liny stalowej sprowadzanej z zagranicy.Ponieważ ten rodzaj rowka liny jest utrzymywany równolegle do czoła kołnierza w większości sekcji kierunku obwodowego bębna i przecina się z końcem kołnierza tylko na bardzo małym odcinku, rowek liny musi być obrócony, stąd nazwa „lina składana rowek".

Lata praktycznego użytkowania pokazują, że ten rodzaj specjalnej struktury rowka linowego bębna może dobrze rozwiązać problem wielowarstwowej liny nawijającej linę o systemie podwójnie składanych szczelin na sznurek, aby zapewnić, że wielowarstwowa lina nawijająca bęben jest w pełni zaangażowana w i płynnie rozwinąć szpulę i może znacznie przedłużyć żywotność liny stalowej, system jest nadal najskuteczniejszą metodą i najdoskonalszą.Testy wykazały, że bęben Lebus może przedłużyć żywotność liny stalowej o ponad 500% przy rowku liny odpowiadającym specyfikacji liny stalowej.

Materiał bębna wciągarki linowej: stal węglowa, stal stopowa, stal nierdzewna, aluminium, stal o wysokiej wytrzymałości itp

Normy materiałowe: GB, AISI, ASME, ASTM, JIS, DIN, ...

Temperatura otoczenia: -40°C do +45°C

Temperatura otoczenia Stroage: -40°C do +50°C

Rodzaj rowka bębna: rowki spiralne lub rowki Lebus

Kierunek obrotu bębna: lewa lub prawa ręka

Metoda przetwarzania: praca maszynowa

Średnica liny stalowej: 3 MM ~ 100 MM

Sprzęt do przetwarzania: centrum obróbcze CNC

Ten model kołowrotka LBS to: LBSZ1080-1300

Reprezentuje średnicę bębna LBS 1080mm, długość 1300mm,

Zapewnij usługę układania lin stalowych w miejscu z połączeniem łańcucha linowego wciągarki statku lub platformą wiertniczą, operacją układania kabli dźwigowych, aby lepiej chronić linę stalową.

Bęben wciągarki jest ważną częścią wciągarki platformy wiertniczej, bębna wciągarki

Jeden koniec nawiniętej liny stalowej mocuje się do gniazda liny bębna za pomocą zacisku linowego, a drugi koniec

Koło prowadzące wózka powietrznego jest wprowadzane do grupy kół pasowych wózka, a grupa kół pasowych wózka jest instalowana

Wyposażony w haki, krany i ciągi rur wiertniczych.Kiedy wciągarka działa, jest nawijana

Lina stalowa na bębnie realizuje czynność nawijania i zwalniania liny poprzez dodatnie i ujemne obroty bębna

Bęben przenosi szybkie napięcie liny stalowej, a konstrukcja bębna musi spełniać wymagania siły

Na zewnątrz, ale także w celu zapewnienia, że ​​lina stalowa zwija się starannie.

Wraz z rozwojem wciągarek wiertniczych w ostatnich dziesięcioleciach pojawia się coraz więcej wciągarek

Forma przekładni i forma struktury, ale zasada nawijania liny bębna wyciągarki nie ulega zmianie, nasza firma opracowała rowek linowy LEBUS, który ma oczywiste zalety.Forma podwójnej linii rowka linowego LEBUS, odpowiednia do nawijania wielowarstwowego, może skutecznie zmniejszyć lub uniknąć zjawiska zaburzenia liny z drutu stalowego.W procesie projektowania bębna ciągnącego, bęben ciągnący ma duży zakres otwarcia Mały, dolny wybór średnicy, położenie bloku prowadzącego, konstrukcja gniazda liny, rozstaw rowków linowych, rowek linowy spirala Kąt sekcji równoległej i sekcja wspinaczkowa będzie wpływają na efekt nawijania liny bębna, ponieważ badanie struktury i właściwości bębna wciągarki pomoże zmniejszyć lub uniknąć zjawiska nieuporządkowanego bębna wciągarki pola naftowego, przedłużyć żywotność liny stalowej i bębna.

Podwójnie składany rowek liny sprawia, że ​​nawijanie liny jest gładkie, obciążenie równomiernie rozłożone między każdą warstwą, praktyka udowodniła, że ​​ta technologia znacznie przedłuża żywotność liny, dane pokazują, że może przedłużyć żywotność liny o ponad 500%, zmniejszyć drut uszkodzenia liny, poprawić bezpieczeństwo i skrócić czas przestoju sprzętu mechanicznego do wymiany liny.


Wprowadzenie produktów

Rowkowany bęben wciągarki LBS został zaprojektowany i wyprodukowany specjalnie pod kątem zastosowania, do którego jest używany.W zależności od średnicy, długości i typu konstrukcji liny możemy potwierdzić wzór rowka.

Charakterystyka rowków

1. Ma specjalny rowek, aby nawijanie liny było uporządkowane i miało jednolitą wytrzymałość na każdej warstwie.

2. Można obliczyć dokładne siły, jakie lina wywierała na bęben.

3. Nawijanie jest całkowicie kontrolowane, co zapobiega zgniataniu lub ściskaniu dolnych warstw przez górne warstwy

4. Z rowkiem, ciągły rowek w bębnie jest równoległy do ​​kołnierza, z wyjątkiem dwóch punktów przecięcia na każdym Revelution, gdzie rowek przesuwa się w poprzek bębna o pół skoku, dając skok ruchu dla każdego skoku.

• Średnica liny stalowej lub średnica kabla (mm)
• Średnica wewnętrzna D1 (mm)
• Średnica zewnętrzna D2 (mm)
• Szerokość między kołnierzami L(mm)
• Pojemność liny (m)
• Materiał:
• Kierunek obrotu: w lewo czy w prawo?

1. Nasze produkty mają zalety zwartej konstrukcji, lekkości, bezpieczeństwa i łatwości obsługi.

2. Nasze produkty są używane do ogólnego podnoszenia, ciągnięcia i innych prac w maszynach pokładowych, portowych, naftowych, maszynach wiertniczych, maszynach inżynieryjnych, górnictwie, eksploracji geologicznej i maszynach budowlanych itp.

3. Wysoka wydajność rozruchu i pracy

4. Niezawodna praca przy niewielkim hałasie

Zgodnie z obecną sytuacją składanego bębna i wciągarki linowej produkowanej przez naszą fabrykę, branże, które zostały z powodzeniem zastosowane, są następujące:
1. Maszyny morskie: wciągarka żurawia morskiego, wciągarka cumownicza, wciągarka holownicza, wciągarka linowa, wciągarka kotwiczna, wciągarka hydrologiczna
2. Przemysł naftowy: wiertnica naftowa, wciągarka samochodowa do pozyskiwania oleju, maszyna do przeróbki oleju, maszyna studniowa, wciągarka do ciężarówki z olejem itp.
3. Maszyny podnoszące: dźwig, wciągarka żurawia wieżowego, wciągarka suwnicy bramowej, wciągarka żurawia gąsienicowego, wciągarka dźwigu oponowego
4. Maszyny budowlane: wciągarka do czyszczenia ścian budynku, wciągarka jednobębnowa, wciągarka dwubębnowa
5. Inne maszyny budowlane: wyciągarka linowa, żuraw wieżowy, kafar, wyciągarka elektryczno-hydrauliczna
6. Maszyny górnicze: wyciągarka ekspedycyjna, wciągarka trakcyjna, wciągarka pochylona itp

Zarys Struktury Rysunku

Technik Obróbki
