Dostosowany bęben linowy z wciągarką hydrauliczną o średnicy wału 12 mm

Dostosowany hydrauliczny wciągnik wciągarki o średnicy wału 12 mm Bęben wciągarki linowej

Przedstawienie firmy

Nasza firma obsługuje głównie maszyny do podnoszenia, maszyny morskie, maszyny naftowe, maszyny do oszczędzania wody, maszyny budowlane i inne gałęzie przemysłu.Głównymi produktami są wiertarka do oleju, maszyna do obróbki, maszyna do studni, bęben ciężarówki z olejem i wciągarka (główna lufa przyjmuje rowek z podwójną linią składania libasi) oraz akcesoria do sprzętu naftowego, moja fabryka ma ponad dziesięcioletnie doświadczenie w produkcji, aby rozwiązać problem lina w trakcie nawijania liny, główne problemy z gryzieniem liny.

Bęben wciągarki jest ważną częścią wciągarki platformy wiertniczej, bębna wciągarki

Jeden koniec nawiniętej liny stalowej mocuje się do gniazda liny bębna za pomocą zacisku linowego, a drugi koniec

Koło prowadzące wózka powietrznego jest wprowadzane do grupy kół pasowych wózka, a grupa kół pasowych wózka jest instalowana

Wyposażony w haki, krany i ciągi rur wiertniczych.Kiedy wciągarka działa, jest nawijana

Lina stalowa na bębnie realizuje czynność nawijania i zwalniania liny poprzez dodatnie i ujemne obroty bębna

Bęben przenosi szybkie napięcie liny stalowej, a konstrukcja bębna musi spełniać wymagania siły

Na zewnątrz, ale także w celu zapewnienia, że ​​lina stalowa zwija się starannie.

Wraz z rozwojem wciągarek wiertniczych w ostatnich dziesięcioleciach pojawia się coraz więcej wciągarek

Forma przekładni i forma struktury, ale zasada nawijania liny bębna wyciągarki nie ulega zmianie, nasza firma opracowała rowek linowy LEBUS, który ma oczywiste zalety.Forma podwójnej linii rowka linowego LEBUS, odpowiednia do nawijania wielowarstwowego, może skutecznie zmniejszyć lub uniknąć zjawiska zaburzenia liny z drutu stalowego.W procesie projektowania bębna ciągnącego, bęben ciągnący ma duży zakres otwarcia Mały, dolny wybór średnicy, położenie bloku prowadzącego, konstrukcja gniazda liny, rozstaw rowków linowych, rowek linowy spirala Kąt sekcji równoległej i sekcja wspinaczkowa będzie wpływają na efekt nawijania liny bębna, ponieważ badanie struktury i właściwości bębna wciągarki pomoże zmniejszyć lub uniknąć zjawiska nieuporządkowanego bębna wciągarki pola naftowego, przedłużyć żywotność liny stalowej i bębna.

Podwójnie składany rowek liny sprawia, że ​​nawijanie liny jest gładkie, obciążenie równomiernie rozłożone między każdą warstwą, praktyka udowodniła, że ​​ta technologia znacznie przedłuża żywotność liny, dane pokazują, że może przedłużyć żywotność liny o ponad 500%, zmniejszyć drut uszkodzenia liny, poprawić bezpieczeństwo i skrócić czas przestoju sprzętu mechanicznego do wymiany liny.


Wprowadzenie produktów

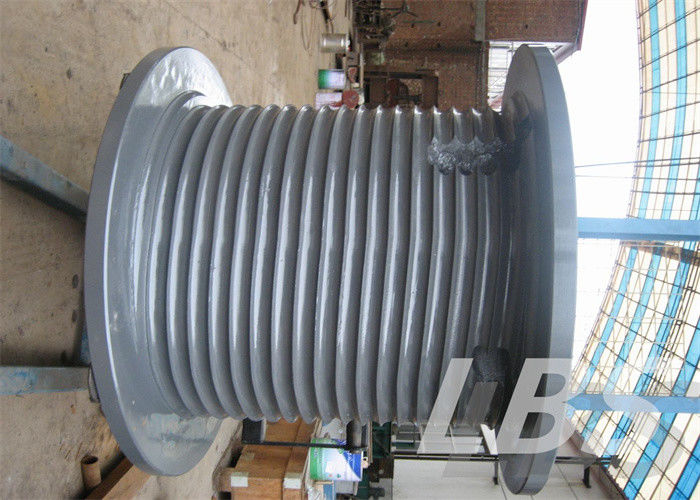

Rowkowany bęben wciągarki LBS został zaprojektowany i wyprodukowany specjalnie pod kątem zastosowania, do którego jest używany.W zależności od średnicy, długości i typu konstrukcji liny możemy potwierdzić wzór rowka.

Charakterystyka rowków

1. Ma specjalny rowek, aby nawijanie liny było uporządkowane i miało jednolitą wytrzymałość na każdej warstwie.

2. Można obliczyć dokładne siły, jakie lina wywierała na bęben.

3. Nawijanie jest całkowicie kontrolowane, co zapobiega zgniataniu lub ściskaniu dolnych warstw przez górne warstwy

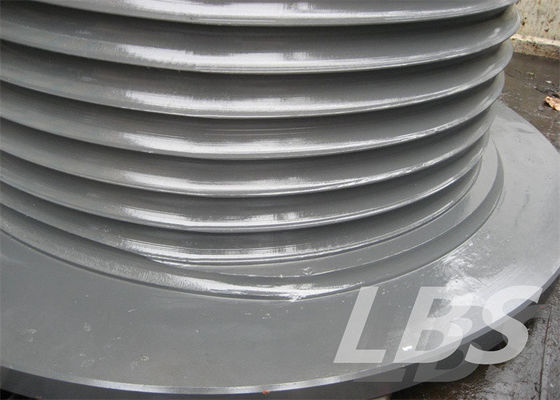

4. Z rowkiem, ciągły rowek w bębnie jest równoległy do ​​kołnierza, z wyjątkiem dwóch punktów przecięcia na każdym Revelution, gdzie rowek przesuwa się w poprzek bębna o pół skoku, dając skok ruchu dla każdego skoku.

Parametry konstrukcyjne bębna wciągarki linowej

1. Średnica bębna

2. Szerokość między kołnierzami

3. Średnica liny stalowej lub kabla

4. Kierunek obrotu liny stalowej: w lewo iw prawo

7. Materiał bębna

8. Średnica kołnierza

9. Maksymalne obciążenie robocze liny stalowej

10. Maksymalna nośność liny stalowej/kabla

11. Kąt ustawienia bębna i stałego koła pasowego

12. Tryb wprowadzania liny

13. Jeśli to możliwe, podaj szczegółowe rysunki bębnów:

Uwaga: bęben jest podzielony na typ integralny i typ dzielony, integralny wymaga przetwarzania rysunku.

Podział wymaga średnicy wewnętrznej, średnicy zewnętrznej, długości, średnicy liny stalowej, kierunku rowka liny (w lewo lub w prawo)

1, wciągarka musi być ustawiona zgodnie z wymaganiami specyfikacji.Jego specyfikacja wysokość netto wynosi nie mniej niż 2,0 m, szerokość netto wynosi 2,4 m, głębokość netto wynosi 2,0 m.Jezdnia wzdłuż dopływu powietrza jest określana zgodnie z rzeczywistą sytuacją na jezdni, a zasadą nie jest wpływanie na bezpieczną eksploatację.
2, konstrukcja wciągarki w miarę możliwości do wykorzystania wykopów, zgodnie z różnymi rodzajami podparcia jezdni, może służyć do podtrzymywania drewnianej szopy lub szopy stalowej.Podpora z siatki kotwiącej jest używana, gdy dach jest nienaruszony, a podpora rusztowania jest używana, gdy dach jest uszkodzony
3, 11,4 kW mały fundament wyciągarki powinien wykorzystywać wylewanie betonu, jego podstawowa specyfikacja to 1,0 × 1,0 × 1,0 metra.Beton cement, piasek, kamień (kawałki nasion melona) proporcje mieszania 1:2:2;Współczynnik wodno-cementowy wynosi 0,4.
4, wciągarka wykorzystała wspornik rusztowania, od zewnątrz do ramy, między szopą a szopą z drewnem nośnym lub cięgłem połączonym w całość, talię, pomagając być ściśle z tyłu.Odległość między szopami nie powinna przekraczać 0,7 m.W przypadku zastosowania siatki kotwiącej rozstaw rzędów śrub wynosi 800×800 mm.
5. Silnik wciągarki powinien być zainstalowany po wewnętrznej stronie małego gniazda wciągarki, a przestrzeń robocza nie powinna być mniejsza niż 0,8 metra;Przycisk obsługi znajduje się na półce, a przełącznik jest umieszczony starannie i nie powinien utrudniać obsługi personelu.
6, inne postanowienia zgodne z procedurami eksploatacyjnymi.

Zarys Struktury Rysunku

Technik Obróbki
