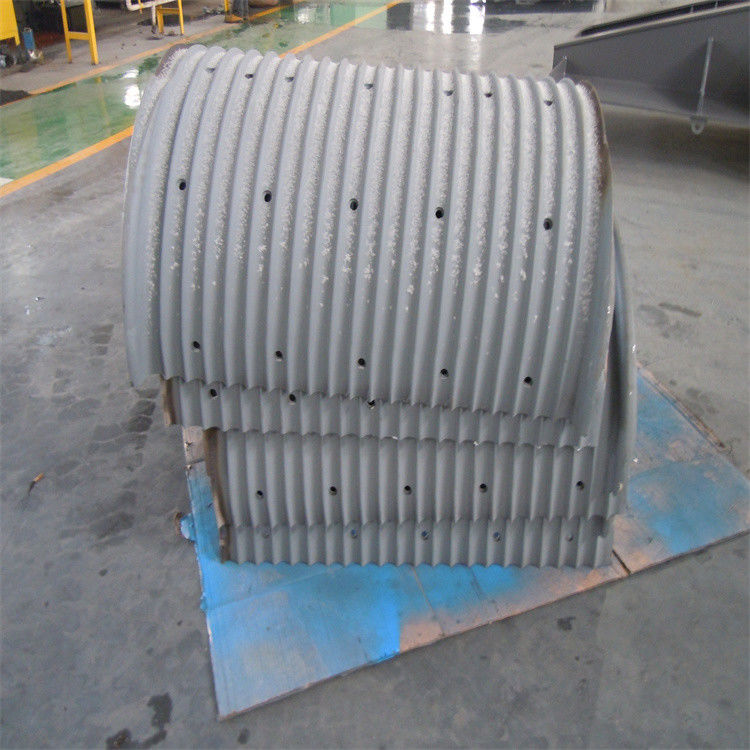

Konfigurowalny bęben wciągarki linowej ze stali stopowej Rowkowany rękaw Lebus
.
Wygląd produktu:
RODZAJ ROWKÓW: Specjalny rowek lub spiralny rowek
INNA NAZWA PRODUKTU: tuleja rowkowa
URZĄDZENIA OBRÓBKI: Centrum obróbcze CNC
OBRÓT ROWKA BĘBNA: Lewy, Prawy
RODZAJ ZAWIESZA: Lina stalowa lub kabel
POJEMNOŚĆ LINY: 50-1000M
INNA NAZWA PRODUKTU: Bęben rowkowy LBS lub bęben linowy
RODZAJ ROWKÓW: rowek LBS lub rowek spiralny
URZĄDZENIA DO OBRÓBKI:Centrum obróbcze CNC
DRUM GROOVEROTION: Lewa ręka, Prawa ręka
RODZAJ ZAWIESIA: Lina stalowa lub kabel
Materiał produktu:
Nylon polimerowy, stal węglowa, stal stopowa, aluminium, wszelkiego rodzaju stal o wysokiej wytrzymałości Q390 Q420 Q460 Q690 A709Gr50 S420N S460N SM490B DH32 AH36 DH36 NM500 itp.
Standard dostawy: GB, amerykańska norma AISI, ASME, ASTM, japońska norma JIS / niemiecka norma DIN, norma NF, brytyjska norma BS, europejska norma EN itp.
Statek posiada certyfikaty: DNV, ABS, GL, LR, BV, CCS, RINA, NK, KR itp.
Zaleta LBS Groroved
System ten jest nadal najskuteczniejszą i najdoskonalszą metodą przedłużania żywotności liny stalowej.Testy wykazały, że użycie liny stalowej pasuje do rowka liny, bęben Lebus może przedłużyć żywotność liny stalowej o ponad 500%.
Rowek linowy LBS powoduje równomierne rozłożenie obciążenia pomiędzy warstwami, a praktyka pokazuje, że znacznie przedłuża żywotność liny stalowej.W rzeczywistości powierzchnia testowa może wydłużyć żywotność liny stalowej o ponad 500%.Zmniejszenie uszkodzeń lin stalowych zwiększa bezpieczeństwo i skraca czas przestoju maszyny.
Wadą bębna z rowkiem linowym LBS jest to, że jest bardziej złożony, więc jest trochę droższy niż spiralny bęben z rowkiem linowym.Jednak ten dodatkowy koszt jest szybko rekompensowany oszczędnościami na linie stalowej, która jest kosztowna i wymaga czasu produkcyjnego, aby ją wymienić.
WarunkiLBS rowkowany
Bęben do rowków linowych LBS wymaga również określonych warunków pracy.Najważniejszym z tych warunków jest kąt ugięcia liny stalowej, który jest kątem między liną stalową od szpuli do pierwszego nieruchomego krążka linowego.Ogólnie rzecz biorąc, ten kąt ugięcia nie powinien być większy niż 1,5° i nie powinien być mniejszy niż 0,5°.Istnieją pewne niewielkie różnice (odchylenie około 0,25°), ale dobrze jest zapamiętać tę ogólną statystykę.Optymalny kąt odchylenia zależy również od ładunku, struktury liny i prędkości podnoszenia.Ten kąt odchylenia wskazuje, że na każde 10 m od bębna do koła pasowego odległość między liną stalową a środkiem bębna nie powinna być większa niż 260 mm (520 mm między dwoma kołnierzami).9 kw. 2 ` 2 l!W przypadku kołowrotków z rowkiem LBS, jeśli kąt ugięcia przekracza zalecany zakres, można użyć specjalnej liny zwanej kompensatorem kąta, aby rozluźnić się i ulec uszkodzeniu w wyniku wyciągnięcia lub skręcenia zewnętrznej liny stalowej w rowku
Bęben LBS wymagane parametry
Tuleja Średnica liny stalowej lub kabla
Średnica gładkiego bębna (wewnętrzna średnica rowka liny)
Średnica zewnętrzna bębna do rowków linowych
Długość między kołnierzami bębna
Pojemność liny
Obrót rowka linowego (w lewo lub w prawo)
Wymagany materiał ze skóry bębna LBS
Czy dostarczone są rysunki lub inne wymagania
Parametry techniczne i zastosowanie:
| NIE: |
Średnica drutu (mm): |
Kierunek obrotu |
Główny bęben
średnica (mm) |
Długość głównego bębna (mm) |
Aplikacja |
| 1 |
8 10 13 |
Lewa ręka, prawa ręka |
430 |
763 |
Wciągarka platformy wiertniczej do remontu oleju,
Wciągarka holownicza
Żuraw wieżowy |
| 2 |
13 18 20 |
Lewa ręka, prawa ręka |
623 |
1144 |
Wciągarka inżynierska,
Wciągarka do podnoszenia, Żuraw gąsienicowy |
| 3 |
22 25 26 |
Lewa ręka, prawa ręka |
730 |
1220 |
Wiertnica do przeróbki oleju,
Wciągarka do rejestrowania |
| 4 |
18 22 32 |
Lewa ręka, prawa ręka |
670 |
1240 |
Wciągarka wiertnicza,
rysunki |
| 5 |
28 32 36 40 |
Lewa ręka, prawa ręka |
560 |
630 |
Obrotowa wciągarka wiertnicza,
Sprzęt do podnoszenia |
| 6 |
26 28 32 45 |
Lewa ręka, prawa ręka |
760 1146 |
1970 1765 |
Żuraw morski,
Żuraw morski, wciągarka cumownicza |
Struktura produktu:

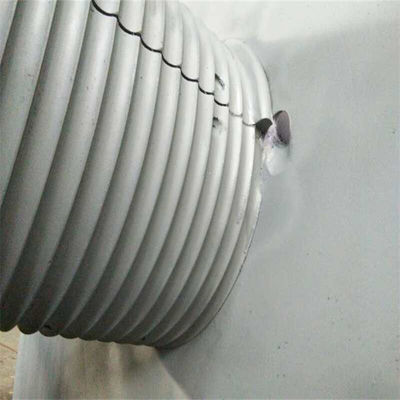

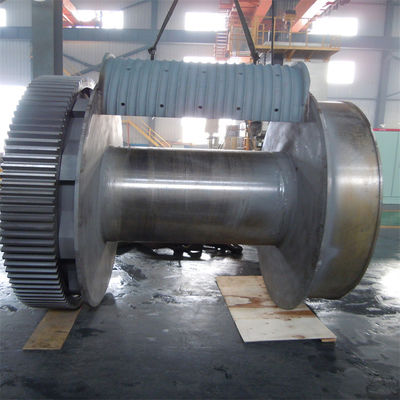

Zintegrowany bęben z rowkiem linowym: bębny linowe z wyciętymi bezpośrednio w nich rowkami (z lub bez przykręcanych lub spawanych kołnierzy, w zależności od potrzeb). Bęben wciągarki z kołnierzem, rowek LBS jest wycięty bezpośrednio w korpusie bębna, zgodnie z wymaganiami klientów, kołnierze są spawane lub skręcane śrubami.geometria rowka zależy od konstrukcji liny, średnicy i długości oraz zastosowania.bęben ma wymagane wymiary montażowe dla rzeczywistych warunków pracy.
Zaleta produktu:
W porównaniu z ogólnym bębnem bez rowka (gładkim) i spiralnym bębnem rowkowanym, rowkowane tuleje bębna stalowego mają oczywiste zalety w dokładnym nawijaniu wielowarstwowej liny stalowej.Podwójny rowek liny Lbs sprawia, że nawijanie liny stalowej jest bardziej gładkie, a obciążenie między warstwami rozkłada się równomiernie, zmniejsza nieregularne, nieuporządkowane nawijanie i wgryzanie liny w procesie układania liny stalowej, zmniejsza uszkodzenia liny stalowej, przedłuża żywotność liny stalowej, poprawia bezpieczeństwo pracy sprzętu i pozwala uniknąć przestojów urządzeń mechanicznych z powodu nieuporządkowanej wymiany liny.
