Lina stalowa Wielowarstwowa konstrukcja uzwojenia Bębny Lebus Groove używane do wciągarki żurawia wieżowego
Wydajność techniczna

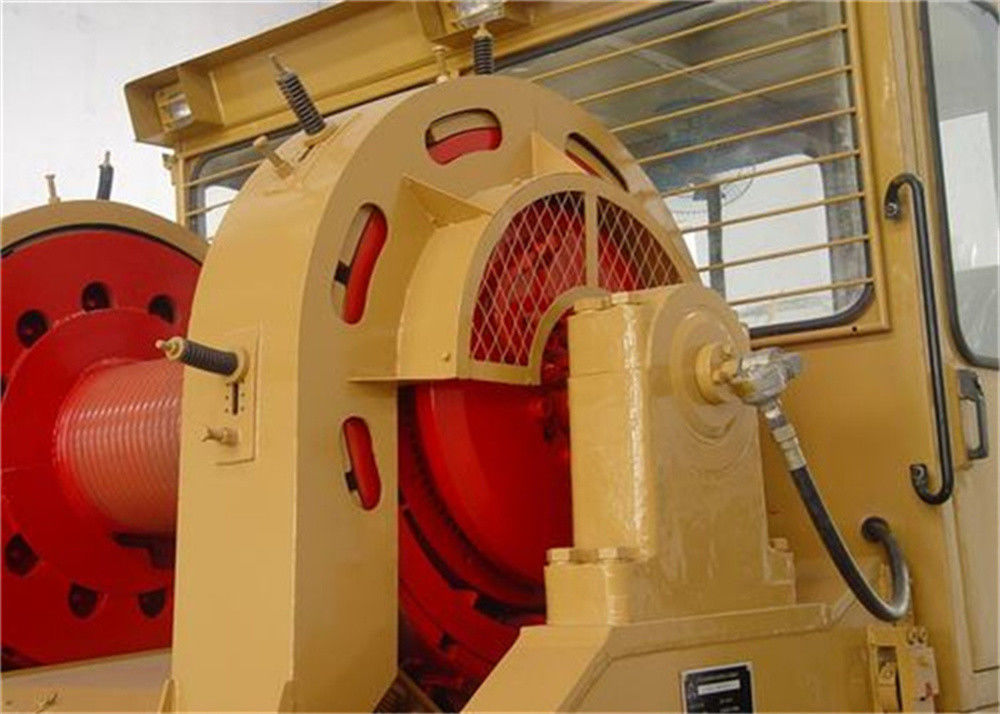

Wciągarka (ciągarka) jest podstawowym elementem żurawia wieżowego, używanym głównie do dostarczania narzędzi, podnoszenia/opuszczania oraz wprowadzania narzędzi wiertniczych i osłon rur do odwiertu podczas procesu wiercenia.

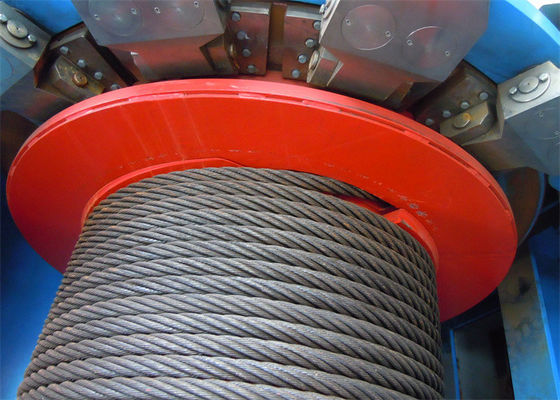

Bęben jest podstawowym elementem wciągarki. Konstrukcja beczki z rowkiem LEBUS rozwiązuje problem wielowarstwowego nawijania liny stalowej
Struktura produktu
Skład bębna rowkowego: rdzeń bębna, kołnierze, wał itp

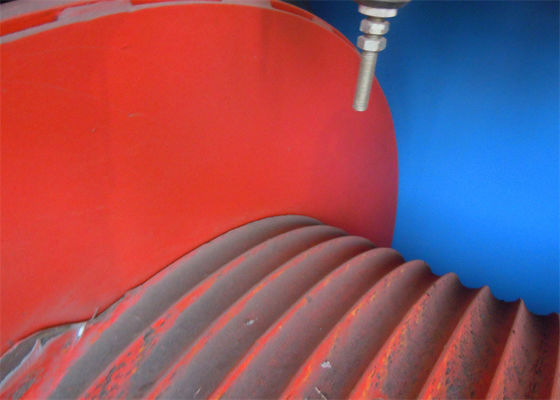

Obróbka: Bębny linowe z wyciętymi bezpośrednio w nich rowkami. Bęben wciągarki z kołnierzem, rowek LBS jest wycinany bezpośrednio w korpusie bębna, zgodnie z wymaganiami klientów, kołnierze są spawane lub skręcane śrubami.geometria rowka zależy od konstrukcji liny, średnicy i długości oraz zastosowania.bęben ma wymagane wymiary montażowe dla rzeczywistych warunków pracy.
Wprowadzenie produktów
Rowkowany materiał bębna wciągarki: stal węglowa, stal stopowa, stal nierdzewna, aluminium, stal o wysokiej wytrzymałości itp
Normy materiałowe: GB, AISI, ASME, ASTM, JIS, DIN, ...
Temperatura otoczenia: -40°C do +45°C
Temperatura otoczenia Stroage: -40°C do +50°C
Rodzaj rowka bębna: rowki spiralne lub rowki Lebus
Kierunek obrotu bębna: lewa lub prawa ręka
Metoda przetwarzania: praca maszynowa
Średnica liny stalowej: 3 MM ~ 100 MM
Sprzęt do przetwarzania: centrum obróbcze CNC
Użycie wciągarki
Główne zastosowania wciągarki są następujące: po pierwsze, jako sprzęt do podnoszenia, służy do podnoszenia kopalni, tonięcia, podnoszenia i zawieszania (podnoszenia) tonącego sprzętu i urządzeń, to znaczy wzdłuż szybu do podnoszenia rudy, odpadów (płonnych) kamień, podnoszenie personelu, opuszczanie materiałów, narzędzi i sprzętu;Po drugie, jest używany jako sprzęt transportowy do podziemnego planowania i transportu rudy (kombajn), rudy stopowej (żużla) lub napełniania, usuwania kolumn itp.
Parametr produktów
|
Nazwa produktu
|
Lina stalowa Wielowarstwowa konstrukcja uzwojenia Bębny Lebus Groove używane do wciągarki żurawia wieżowego |
| Stosowanie |
żuraw wieżowy, platforma offshore |
| Typ bębna wciągarki |
zaproponuj LBS (gładka lub tradycyjna spirala) |
| Funkcja |
podnoszenie, podnoszenie, ciągnięcie |
| Pole |
offshore, dźwig, morski, wiercenie ropy naftowej, górnictwo |
| Średnica liny stalowej |
3~199mm |
| Pojemność liny stalowej |
100-1000 mln |
| Kolor |
czerwony lub klient |
| Oryginał |
Chiny (część lądowa) |
| Ładowność |
1-60KN |
| Prędkość liny |
0-40m/min |
| Moc |
hydrauliczny lub klienta |
Niektóre parametry typu produktów w celach informacyjnych: które mogą być zaprojektowane w celu spełnienia wymagań
| Model |
Siła warstwy
(T)
|
Prędkość liny |
Średnica dna bębna |
Różnica ciśnień roboczych (Mpa) |
Pojemność liny (mm) |
Średnica linki stalowej (mm) |
Model władzy |
| LBSTC1-10 |
30 |
0-35 |
305 |
15.9 |
65 |
15 |
XH2-420 D51 |
| LBSTC1-20 |
50 |
0-40 |
380 |
16.3 |
70 |
20 |
XH3-900 D240 101 |
| LBSTC1-30 |
80 |
0-40 |
470 |
15.6 |
100 |
24 |
XH5-1800 D240101 |
| LBSTC1-40 |
100 |
0-40 |
470 |
16 |
90 |
28 |
XH6-2000 D240 101 |
| LBS0F1-50 |
120 |
0-30 |
600 |
17.3 |
175 |
30 |
XH6-3000 D240101 |
| LBSTC1-60 |
150 |
0-30 |
640 |
17.8 |
143 |
38 |
XH7-4300 D240101 |
| LBS TC1-70 |
200 |
0-25 |
660 |
17.8 |
150 |
40 |
XH8-900d240101 |
wyposażenie produktu
Nasza fabryka ma ponad 2000 zestawów zaawansowanych urządzeń, takich jak odlewanie, kucie, obróbka kół zębatych, tłoczenie blach, nitowanie, obróbka cieplna i obróbka mechaniczna.W ostatnich latach centrum obróbcze CW1000 w Niemczech, czteroosiowe centrum obróbcze CNC, pięcioosiowe centrum obróbcze, dziurkacz CNC, duża szlifierka do kół zębatych CNC, duża maszyna do wytaczania i frezowania podłóg CNC, próżniowe spawanie wiązką elektronów, robot spawalniczy CNC i maszyna rolkowa 80 i inny zaawansowany sprzęt do przetwarzania
O nas
Nasza firma wcześnie wprowadziła zaawansowaną technologię w kraju i za granicą, po latach badań, rozwoju i ulepszeń, w maszynach wyciągowych wielowarstwowa lina stalowa dokonała wielkiego przełomu,
W 2010 roku firma uzyskała patent produkcyjny bębna linowego podwójnie składanego i założyła własną markę LBS.Obecnie firma stworzyła dojrzały i stabilny, serializowany tryb produkcji produktów.
Wymagane parametry
- Średnica liny stalowej lub średnica kabla (mm)
- Średnica wewnętrzna D1 (mm)
- Średnica zewnętrzna D2 (mm)
- Szerokość między kołnierzami L(mm)
- Pojemność liny (m)
- Materiał:
- Kierunek obrotu: w lewo czy w prawo?
