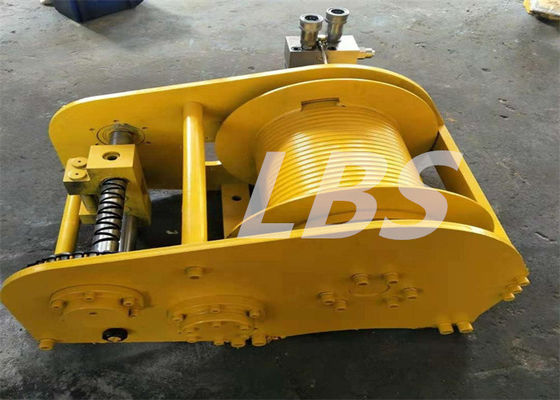

Elektryczna wciągarka linowa o dużej prędkości z urządzeniem do szpulowania dla górnictwa
Wyposażenie produktu
Nasza fabryka ma ponad 2000 zestawów zaawansowanych urządzeń, takich jak odlewanie, kucie, obróbka kół zębatych, tłoczenie blach, nitowanie, obróbka cieplna i obróbka mechaniczna.W ostatnich latach centrum obróbcze CW1000 w Niemczech, czteroosiowe centrum obróbcze CNC, pięcioosiowe centrum obróbcze, dziurkacz CNC, duża szlifierka do kół zębatych CNC, duża maszyna do wytaczania i frezowania podłóg CNC, spawanie próżniowe wiązką elektronów, robot spawalniczy CNC i maszyna rolkowa 80 i inny zaawansowany sprzęt do przetwarzania.
Cechy produktu:
1. Wciągarka elektryczna z liną stalową z systemem nawijania
2. Można zrealizować automatyczne układanie lin
3. Zwarta konstrukcja i rozsądny projekt
4. Utrzymuj mocne naprężenie liny stalowej w przypadku wciągarek i dźwigów
5. Maszyna do szpulowania może wywierać siłę wsteczną na linę, aby utrzymać siłę napinającą liny. Maszyna do szpulowania i jej zasilacz są wyjmowane

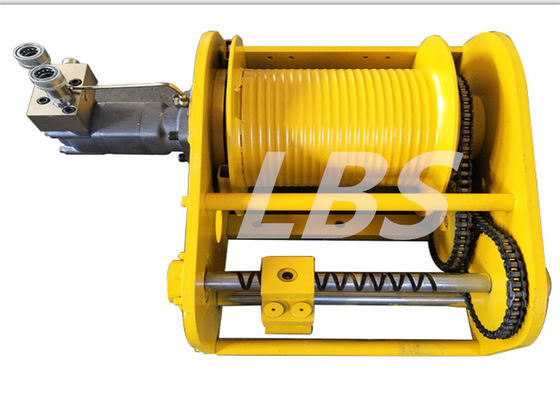

Urządzenie do nawijania:
1. Urządzenie do nawijania liny wciągarki (wciągarka urządzenia szpulowego) przyjmuje zasadę podwójnej obrotowej śruby do napędzania koła linowego w celu poruszania się tam iz powrotem. Jest to mechaniczne urządzenie transmisyjne, łatwe w użyciu, bezpieczne i niezawodne.
2. Urządzenie do układania liny wciągarki składa się z sześciu części, a mianowicie części wyjściowej mocy, skrzyni biegów, sprzęgła, części tulei spiralnej, części podtrzymującej linę i podstawy.
3. W procesie instalacji nie wymaga żadnej części transformacji wciągarki, wystarczy zainstalować zewnętrzną przekładnię po stronie silnika wciągarki, moc wyjściową silnika.
Zasada napędu:
Bęben wciągarki - skrzynia biegów - obrót tulei śruby - ruch posuwisto-zwrotny koła linowego.
Forma struktury
Wciągarka przekształca energię elektryczną w energię mechaniczną przez silnik, to znaczy wirnik silnika obraca moc wyjściową przez trójkątny pasek, wał, koło zębate, a następnie napędza bęben, aby obracał się po zwolnieniu.Szpula nawija linę stalową 7 i przechodzi przez blok koła pasowego, aby hak dźwigu podniósł lub upuścił ładunek Q, zamienił energię mechaniczną na pracę mechaniczną i zakończył pracę załadunku i rozładunku transportu pionowego
Przedstawienie firmy
Nasza firma wcześnie wprowadziła zaawansowaną technologię w kraju i za granicą, po latach badań, rozwoju i ulepszeń, w maszynach wyciągowych wielowarstwowa lina stalowa dokonała wielkiego przełomu,
W 2010 roku firma uzyskała patent produkcyjny bębna linowego podwójnie składanego i założyła własną markę LBS.Obecnie firma stworzyła dojrzały i stabilny, serializowany tryb produkcji produktów.
Parametry techniczne
| NIE: | Średnica drutu (mm) | Siła ciągnąca (KN) | Kierunek obrotu | Średnica bębna (mm) | Długość bębna (mm) |
1 | 3~8 | 3~10 | Lewa ręka, prawa ręka | >160 | <1000 |
2 | 10~16 | 12~20 | Lewa ręka, prawa ręka | >320 | <1000 |
3 | 18~24 | 20~80 | Lewa ręka, prawa ręka | >480 | <1000 |
4 | 26~32 | 100~120 | Lewa ręka, prawa ręka | >640 | <1000 |
5 | 34~40 | 150~200 | Lewa ręka, prawa ręka | >800 | <1000 |
6 | 42~50 | 240~400 | Lewa ręka, prawa ręka | >1000 | <1000 |
Przegląd
Nazwa produktu | Bęben wciągarki linowej |
Ilość bębna | Pojedynczy lub podwójny |
Projekt bębna | Rowek LBS lub rowek spiralny |
Materiał | Stale nierdzewne i stopowe węglowe |
Rozmiar | Dostosowywanie |
Zakres zastosowania | Budowa Terminalu Górniczego |
Źródło prądu | Elektryczne i hydrauliczne |
Pojemność liny | 100 ~ 300 mln
|
