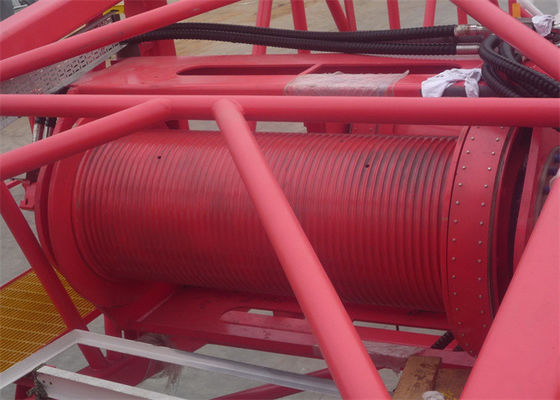

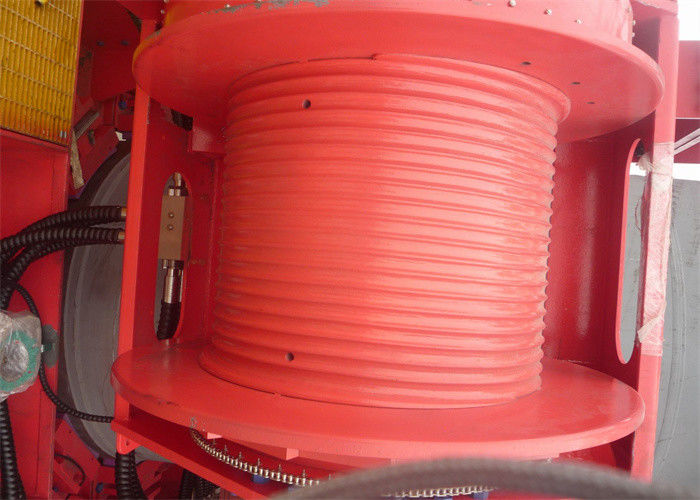

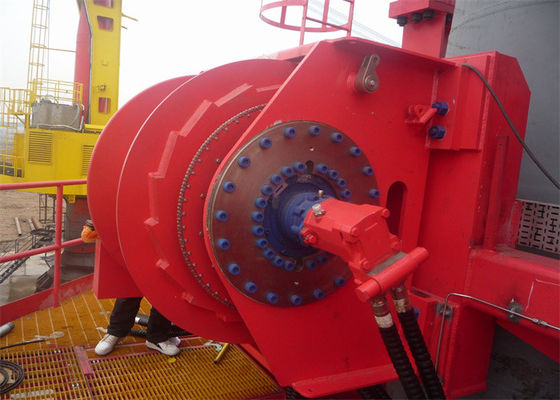

Automatyczny bęben wciągarki z rowkowanym układem lin z urządzeniem do nawijania
Konstrukcja wciągarki elektrycznej
Wciągarka elektryczna składa się z podstawy, skrzyni biegów, silnika, maszyny do układania kabli, elektrycznej skrzynki sterowniczej, skrzynki przetwornicy częstotliwości, ręcznego kontrolera i tak dalej.Sterownik (lub kontroler ręczny) jest podłączony do instalacji elektrycznej
Wyposażenie produktu
Nasza fabryka ma ponad 2000 zestawów zaawansowanych urządzeń, takich jak odlewanie, kucie, obróbka kół zębatych, tłoczenie blach, nitowanie, obróbka cieplna i obróbka mechaniczna.W ostatnich latach centrum obróbcze CW1000 w Niemczech, czteroosiowe centrum obróbcze CNC, pięcioosiowe centrum obróbcze, dziurkacz CNC, duża szlifierka do kół zębatych CNC, duża maszyna do wytaczania i frezowania podłóg CNC, spawanie próżniowe wiązką elektronów, robot spawalniczy CNC i maszyna rolkowa 80 i inny zaawansowany sprzęt do przetwarzania.
Parametry techniczne
| NIE: |
Średnica drutu (mm) |
Siła ciągnąca (KN) |
Kierunek obrotu |
Średnica bębna (mm) |
Długość bębna (mm) |
|
1
|
3~8 |
3~10 |
Lewa ręka, prawa ręka |
>160 |
<1000 |
|
2
|
10~16 |
12~20 |
Lewa ręka, prawa ręka |
>320 |
<1000 |
|
3
|
18~24 |
20~80 |
Lewa ręka, prawa ręka |
>480 |
<1000 |
|
4
|
26~32 |
100~120 |
Lewa ręka, prawa ręka |
>640 |
<1000 |
|
5
|
34~40 |
150~200 |
Lewa ręka, prawa ręka |
>800 |
<1000 |
|
6
|
42~50 |
240~400 |
Lewa ręka, prawa ręka |
>1000 |
<1000 |
Przegląd
|
Nazwa produktu
|
Automatyczny bęben wciągarki z rowkowanym układem lin z urządzeniem do nawijania |
|
Ilość bębna
|
Pojedynczy lub podwójny |
|
Projekt bębna
|
Rowek LBS lub rowek spiralny |
|
Materiał
|
Stale nierdzewne i stopowe węglowe |
|
Rozmiar
|
Dostosowywanie |
|
Zakres zastosowania
|
Budowa Terminalu Górniczego |
|
Źródło prądu
|
Elektryczne i hydrauliczne |
|
Pojemność liny
|
100 ~ 300 mln |
Cechy produktu:
1. Wciągarka elektryczna z liną stalową z systemem nawijania
2. Można zrealizować automatyczne układanie lin
3. Zwarta konstrukcja i rozsądny projekt
4. Utrzymuj mocne naprężenie liny stalowej w przypadku wciągarek i dźwigów
5. Maszyna do szpulowania może wywierać siłę wsteczną na linę, aby utrzymać siłę napinającą liny. Maszyna do szpulowania i jej zasilacz są wyjmowane
Urządzenie do nawijania:
1. Urządzenie do nawijania liny wciągarki (wciągarka urządzenia szpulowego) przyjmuje zasadę podwójnej obrotowej śruby do napędzania koła linowego w celu poruszania się tam iz powrotem. Jest to mechaniczne urządzenie transmisyjne, łatwe w użyciu, bezpieczne i niezawodne.
2. Urządzenie do układania liny wciągarki składa się z sześciu części, a mianowicie części wyjściowej mocy, skrzyni biegów, sprzęgła, części tulei spiralnej, części podtrzymującej linę i podstawy.
3. W procesie instalacji nie wymaga żadnej części transformacji wciągarki, wystarczy zainstalować zewnętrzną przekładnię po stronie silnika wciągarki, moc wyjściową silnika.
Zasada napędu:
Bęben wciągarki - skrzynia biegów - obrót tulei śruby - ruch posuwisto-zwrotny koła linowego.
Przedstawienie firmy
Nasza firma wcześnie wprowadziła zaawansowaną technologię w kraju i za granicą, po latach badań, rozwoju i ulepszeń, w maszynach wyciągowych wielowarstwowa lina stalowa dokonała wielkiego przełomu,
W 2010 roku firma uzyskała patent produkcyjny bębna linowego podwójnie składanego i założyła własną markę LBS.Obecnie firma stworzyła dojrzały i stabilny, serializowany tryb produkcji produktów.
