Duża wciągarka elektryczna o małej prędkości 15 ton Wciągarka linowa z urządzeniem do nawijania
Definicja wciągarki elektrycznej
Wciągarka elektryczna jest szeroko stosowana w ciężkich pracach i wymaga dużej przyczepności.Silnik jednobębnowej wciągarki elektrycznej napędza bęben przez reduktor, a pomiędzy silnikiem a wałem wejściowym reduktora umieszczony jest hamulec.Aby sprostać potrzebom podnoszenia, trakcji i operacji obrotowych, dostępne są wciągarki dwu- i wielobębnowe
Struktura
Wciągarka elektryczna składa się z podstawy, skrzyni biegów, silnika, maszyny do układania kabli, elektrycznej skrzynki sterowniczej, skrzynki przetwornicy częstotliwości, ręcznego kontrolera i tak dalej.Sterownik (lub kontroler ręczny) jest połączony z elektryczną skrzynką sterowniczą za pomocą elastycznego przewodu
Przedstawienie firmy
Nasza firma wcześnie wprowadziła zaawansowaną technologię w kraju i za granicą, po latach badań, rozwoju i ulepszeń, w maszynach wyciągowych wielowarstwowa lina stalowa dokonała wielkiego przełomu,
W 2010 roku firma uzyskała patent produkcyjny bębna linowego podwójnie składanego i założyła własną markę LBS.Obecnie firma stworzyła dojrzały i stabilny, serializowany tryb produkcji produktów.
Sprzęt produkcyjny
Nasza fabryka ma ponad 2000 zestawów zaawansowanych urządzeń, takich jak odlewanie, kucie, obróbka kół zębatych, tłoczenie blach, nitowanie, obróbka cieplna i obróbka mechaniczna.W ostatnich latach centrum obróbcze CW1000 w Niemczech, czteroosiowe centrum obróbcze CNC, pięcioosiowe centrum obróbcze, dziurkacz CNC, duża szlifierka do kół zębatych CNC, duża maszyna do wytaczania i frezowania podłóg CNC, spawanie próżniowe wiązką elektronów, robot spawalniczy CNC i maszyna rolkowa 80 i inny zaawansowany sprzęt do przetwarzania.
Parametry techniczne
| NIE: |
Średnica drutu (mm) |
Siła ciągnąca (KN) |
Kierunek obrotu |
Średnica bębna (mm) |
Długość bębna (mm) |
|
1
|
3~8 |
3~10 |
Lewa ręka, prawa ręka |
>160 |
<1000 |
|
2
|
10~16 |
12~20 |
Lewa ręka, prawa ręka |
>320 |
<1000 |
|
3
|
18~24 |
20~80 |
Lewa ręka, prawa ręka |
>480 |
<1000 |
|
4
|
26~32 |
100~120 |
Lewa ręka, prawa ręka |
>640 |
<1000 |
|
5
|
34~40 |
150~200 |
Lewa ręka, prawa ręka |
>800 |
<1000 |
|
6
|
42~50 |
240~400 |
Lewa ręka, prawa ręka |
>1000 |
<1000 |
Przegląd
|
Nazwa produktu
|
Bęben wciągarki linowej |
|
Ilość bębna
|
Pojedynczy lub podwójny |
|
Projekt bębna
|
Rowek LBS lub rowek spiralny |
|
Materiał
|
Stale nierdzewne i stopowe węglowe |
|
Rozmiar
|
Dostosowywanie |
|
Zakres zastosowania
|
Budowa Terminalu Górniczego |
|
Źródło prądu
|
Elektryczne i hydrauliczne |
|
Pojemność liny
|
100 ~ 300 mln |
Cechy produktu:
1. Wciągarka elektryczna z liną stalową z systemem nawijania
2. Można zrealizować automatyczne układanie lin
3. Zwarta konstrukcja i rozsądny projekt
4. Utrzymuj mocne naprężenie liny stalowej w przypadku wciągarek i dźwigów
5. Maszyna do szpulowania może wywierać siłę wsteczną na linę, aby utrzymać siłę napinającą liny. Maszyna do szpulowania i jej zasilacz są wyjmowane

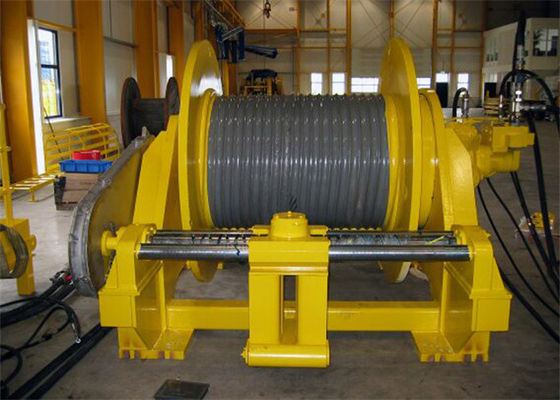

Urządzenie do nawijania:
1. Urządzenie do nawijania liny wciągarki (wciągarka urządzenia szpulowego) przyjmuje zasadę podwójnej obrotowej śruby do napędzania koła linowego w celu poruszania się tam iz powrotem. Jest to mechaniczne urządzenie transmisyjne, łatwe w użyciu, bezpieczne i niezawodne.
2. Urządzenie do układania liny wciągarki składa się z sześciu części, a mianowicie części wyjściowej mocy, skrzyni biegów, sprzęgła, części tulei spiralnej, części podtrzymującej linę i podstawy.
3. W procesie instalacji nie wymaga żadnej części transformacji wciągarki, wystarczy zainstalować zewnętrzną przekładnię po stronie silnika wciągarki, moc wyjściową silnika.
Zasada napędu:
Bęben wciągarki - skrzynia biegów - obrót tulei śruby - ruch posuwisto-zwrotny koła linowego.
