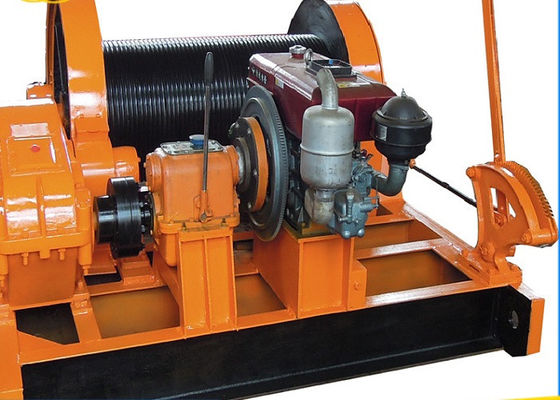

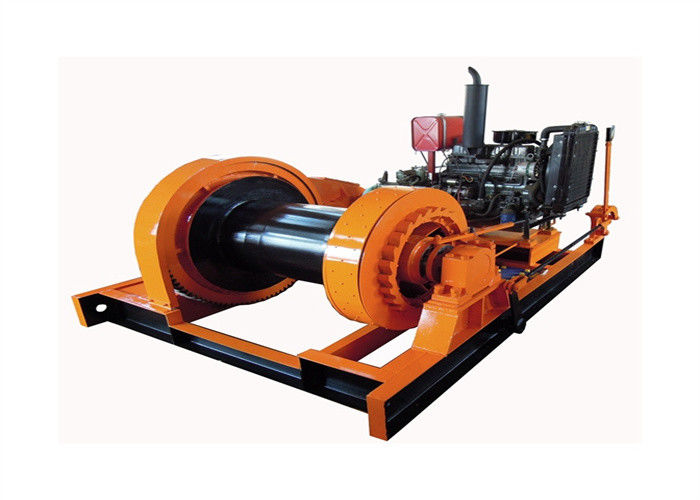

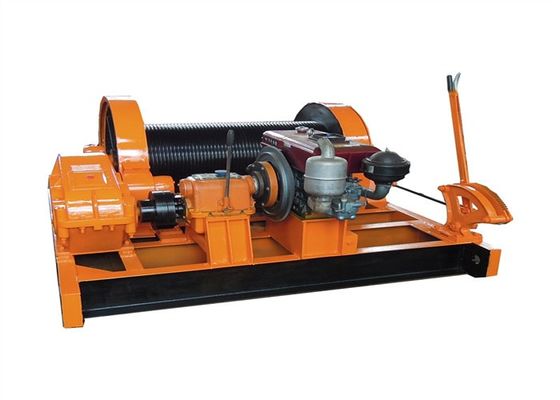

Wytrzymała, wolnoobrotowa wciągarka hydrauliczna 15 ton z urządzeniem do nawijania
Forma struktury
Wciągarka przekształca energię elektryczną w energię mechaniczną przez silnik, to znaczy wirnik silnika obraca wyjście, poprzez trójkątny pasek, wał, koło zębate, a następnie napędza bęben, aby obracał się po spowolnieniu.Szpula nawija linę stalową 7 i przechodzi przez blok koła pasowego, aby podnieść hak dźwigowy lub upuścić ładunek Q, zmienić energię mechaniczną na pracę mechaniczną i zakończyć pionowe prace załadunku i rozładunku ładunku
Definicja wciągarki
Wciągarka, zwijana lina stalowa lub łańcuch z bębnem do podnoszenia lub ciągnięcia ciężkich przedmiotów lekkiego i małego sprzętu do podnoszenia, zwana również wciągarką.Wciągnik może podnosić ciężar w pionie, ciągnąć go poziomo lub ukośnie.Wciągarka dzieli się na wciągarkę ręczną i dwie wciągarki elektryczne.Teraz głównie z wyciągarką elektryczną.Może być stosowany samodzielnie, może być również stosowany do podnoszenia, budowy dróg i elementów maszyn wyciągowych, ze względu na prostą obsługę, duże nawijanie liny, łatwe do przenoszenia i szeroko stosowane.Stosowany głównie w budownictwie, inżynierii wodnej, leśnictwie, górnictwie, podnoszeniu nabrzeży i innych materiałów lub holowaniu płaskim.
Sprzęt produkcyjny
Nasza fabryka posiada ponad 2000 zestawów zaawansowanego sprzętu, takiego jak odlewanie, kucie, obróbka kół zębatych, tłoczenie blach, nitowanie, obróbka cieplna i obróbka mechaniczna.W ostatnich latach niemieckie centrum obróbcze CW1000, czteroosiowe centrum obróbcze CNC, pięcioosiowe centrum obróbcze, przebijak CNC, duża szlifierka do kół zębatych CNC, duża wytaczarka i frezarka podłogowa CNC, spawanie próżniowe wiązką elektronów, robot spawalniczy CNC i maszyna 80-rolkowa i inny zaawansowany sprzęt do przetwarzania.
TParametry techniczne
| Nie: |
Średnica drutu (mm) |
Siła ciągnąca (KN) |
Kierunek obrotu |
Średnica bębna (mm) |
Długość bębna (mm) |
|
1
|
3~8 |
3~10 |
Lewa ręka, prawa ręka |
>160 |
<1000 |
|
2
|
10~16 |
12~20 |
Lewa ręka, prawa ręka |
>320 |
<1000 |
|
3
|
18~24 |
20~80 |
Lewa ręka, prawa ręka |
>480 |
<1000 |
|
4
|
26~32 |
100~120 |
Lewa ręka, prawa ręka |
>640 |
<1000 |
|
5
|
34~40 |
150~200 |
Lewa ręka, prawa ręka |
>800 |
<1000 |
|
6
|
42~50 |
240~400 |
Lewa ręka, prawa ręka |
>1000 |
<1000 |
Przegląd
|
Nazwa produktu
|
Wytrzymała, wolnoobrotowa wciągarka hydrauliczna 15 ton z urządzeniem do nawijania |
|
Ilość bębna
|
Pojedynczy lub podwójny |
|
Konstrukcja bębna
|
Rowek LBS lub rowek spiralny |
|
Materiał
|
Stale węglowe nierdzewne i stopowe |
|
Rozmiar
|
Dostosowywanie |
|
Zakres zastosowania
|
Eksploatacja Terminalu Budowlanego Górniczego |
|
Źródło prądu
|
Elektryczne i hydrauliczne |
|
Pojemność liny
|
100 ~ 300M |
Cechy produktu:
1. Wciągarka elektryczna z liną stalową z systemem nawijania
2. Można zrealizować automatyczne układanie liny
3. Kompaktowa konstrukcja i rozsądny projekt
4. Utrzymuj naprężenie liny stalowej dla wciągarek i dźwigów
5. Maszyna do nawijania może zapewnić siłę wsteczną na linie, aby utrzymać siłę naprężania liny. Maszyna do nawijania i jej HPU są zdejmowane

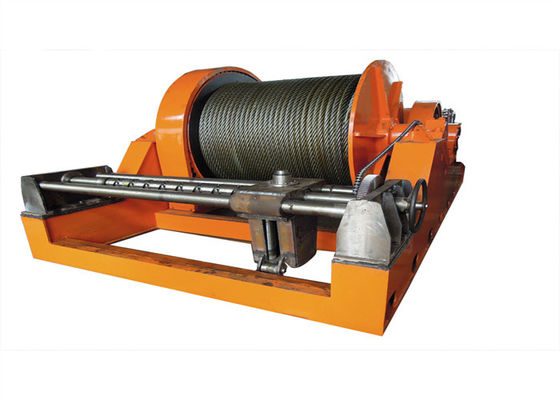

Urządzenie buforujące:
1. Urządzenie do nawijania liny wciągarki (wciągarka urządzenia nawijającego) przyjmuje zasadę podwójnej śruby obrotowej do napędzania koła liny w celu poruszania się tam iz powrotem. Jest to mechaniczne urządzenie transmisyjne, łatwe w użyciu, bezpieczne i niezawodne.
2. Urządzenie do układania liny wciągarki składa się z sześciu części, a mianowicie części wyjściowej mocy, skrzyni transmisyjnej, sprzęgła, części tulei spiralnej, części podtrzymującej linę i podstawy.
3. W procesie instalacji nie wymaga żadnej części transformacji wciągarki, wystarczy zainstalować zewnętrzny bieg po stronie silnika wciągarki, moc wyjściową silnika.
Zasada napędu:
Bęben wciągarki - przekładnia - obrót tulei śruby - ruch posuwisto-zwrotny koła linowego.
Przedstawienie firmy
Nasza firma wczesne wprowadzenie zaawansowanej technologii w kraju i za granicą, po latach badań, rozwoju i udoskonaleń, w wielowarstwowym polu liny linowej w maszynach wyciągowych, dokonało dużego przełomu,
W 2010 roku firma uzyskała patent na produkcję podwójnie składanego walca do rowków linowych i założyła własną markę LBS.Obecnie firma stworzyła dojrzały i stabilny tryb produkcji serializowanych produktów.
