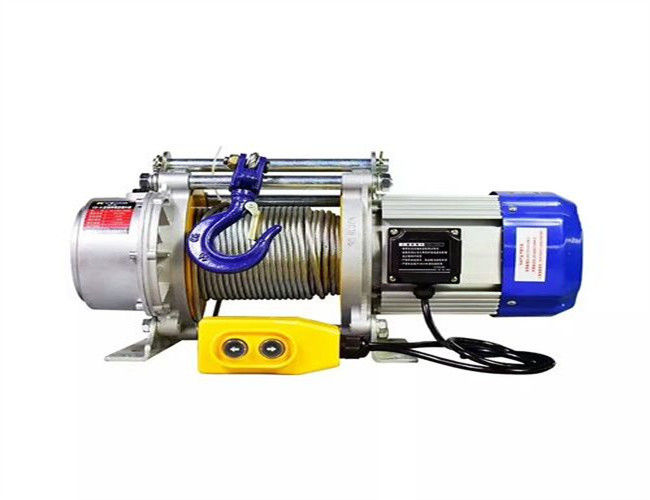

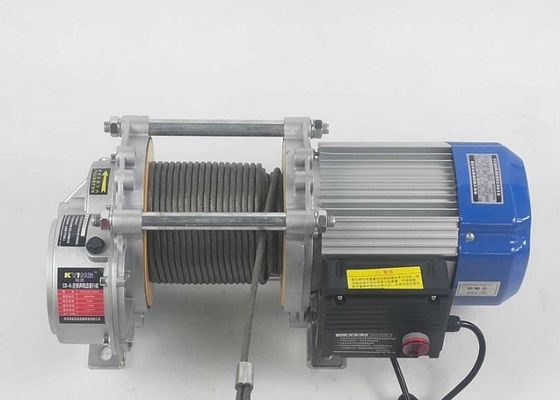

Muiti o szerokości 600 mm Większa elektryczna wciągarka linowa do palowania

Bęben LBS jest rodzajem rowka do wielowarstwowego nawijania sprowadzonej z zagranicy liny stalowej.Z powodu tego rowka na linę w bębnie

Większość przekroju obwodowego jest utrzymywana równolegle do czoła kołnierza, tylko w bardzo małym odcinku i na przecięciu czoła kołnierza, więc rowek liny musi

Istnieje jednak zjawisko obracania się, nazywane również „składanym rowkiem linowym”.

Lata praktycznego użytkowania dowiodły, że ten rodzaj bębna ze specjalną strukturą rowka na linę może dobrze rozwiązać problem wielowarstwowego nawijania liny

Podwójnie składany system rowków kablowych zapewnia, że ​​wielowarstwowa lina nawojowa na bębnie jest całkowicie płynnie wciągana i rozwijana z bębna oraz może być



System ten jest nadal najskuteczniejszą i najdoskonalszą metodą przedłużania żywotności liny stalowej.Testy wykazały, że użycie liny stalowej pasuje do rowka liny, bęben Lebus może przedłużyć żywotność liny stalowej o ponad 500%.

Rowek linowy LBS powoduje równomierne rozłożenie obciążenia pomiędzy warstwami, a praktyka pokazuje, że znacznie przedłuża żywotność liny stalowej.W rzeczywistości powierzchnia testowa może wydłużyć żywotność liny stalowej o ponad 500%.Zmniejszenie uszkodzeń lin stalowych zwiększa bezpieczeństwo i skraca czas przestoju maszyny.



Wadą bębna z rowkiem linowym LBS jest to, że jest bardziej złożony, więc jest trochę droższy niż spiralny bęben z rowkiem linowym.Jednak ten dodatkowy koszt jest szybko rekompensowany oszczędnościami na linie stalowej, która jest kosztowna i wymaga czasu produkcyjnego, aby ją wymienić.



Bęben do rowków linowych LBS wymaga również określonych warunków pracy.Najważniejszym z tych warunków jest kąt ugięcia liny stalowej, który jest kątem między liną stalową od szpuli do pierwszego nieruchomego krążka linowego.Ogólnie rzecz biorąc, ten kąt ugięcia nie powinien być większy niż 1,5° i nie powinien być mniejszy niż 0,5°.Istnieją pewne niewielkie różnice (odchylenie około 0,25°), ale dobrze jest zapamiętać tę ogólną statystykę.Optymalny kąt odchylenia zależy również od ładunku, struktury liny i prędkości podnoszenia.Ten kąt odchylenia wskazuje, że na każde 10 m od bębna do koła pasowego odległość między liną stalową a środkiem bębna nie powinna być większa niż 260 mm (520 mm między dwoma kołnierzami).9 kw. 2 ` 2 l!W przypadku kołowrotków z rowkiem LBS, jeśli kąt ugięcia przekracza zalecany zakres, można użyć specjalnej liny zwanej kompensatorem kąta, aby rozluźnić się i ulec uszkodzeniu w wyniku wyciągnięcia lub skręcenia zewnętrznej liny stalowej w rowku



Tuleja Średnica liny stalowej lub kabla

Średnica gładkiego bębna (wewnętrzna średnica rowka liny)

Średnica zewnętrzna bębna do rowków linowych

Długość między kołnierzami bębna

Pojemność liny

Obrót rowka linowego (w lewo lub w prawo)

Wymagany materiał ze skóry bębna LBS

Czy dostarczone są rysunki lub inne wymagania
