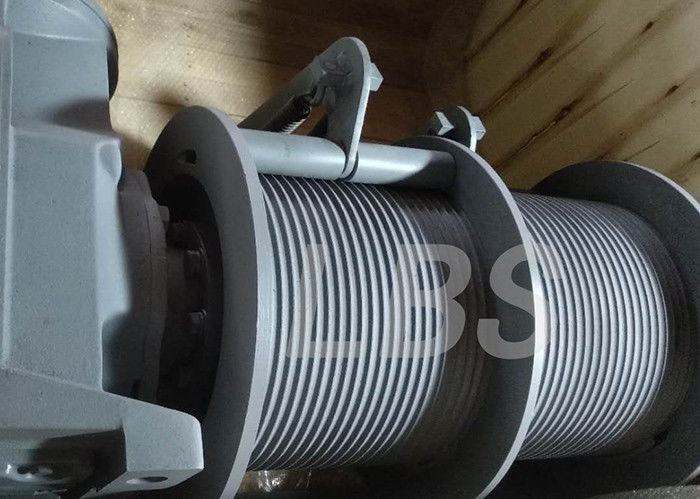

Dostosowany bęben kablowy z podwójnym rowkiem do nawijania lin stalowych

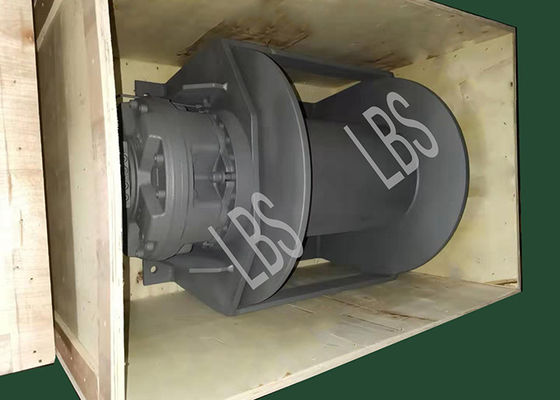

Wciągarka dwubębnowa
Aby sprostać wymaganiom technologii wiercenia i transportu, wciągarka jest zwykle projektowana jako napęd wielowałowy i oddzielny transport, co nie tylko komplikuje system, ale także zwiększa koszty i pracochłonność instalacji.W tym celu schemat przekładni wciągarki, tryb zasilania i konstrukcja ramy wyciągarki wykonały pionierską pracę, moja firma zaprojektowała wyciągarkę dwubębnową.Wciągarka składa się głównie z podstawy, ramy wciągarki, wałka rolkowego, wału bębna piaskowego, skrzyń napędowych wału, hamulca tarczowego, odpornego na zderzenia urządzenia koronowego, głównego mechanizmu hamulca i automatycznej wiertarki itp. oraz zmiany mocy między wałem wejściowym a wałem przyjmuje przekładnię mechaniczną, wał napędowy i przesunięcie rolki między przyjmuje sprzęgło pneumatyczne do zmiany biegów, z czterema zablokowanymi biegami wstecznymi.Do symulacji i analizy wału bębna oraz sprawdzenia jego wytrzymałości i sztywności wykorzystano oprogramowanie elementów skończonych.Z przeprowadzonych analiz i wyników kontroli wynika, że konstrukcja bębna i ramy wyciągarki jest rozsądna i spełnia wymagania praktycznej pracy.
BĘBNY LEBUSA
W wyciągarce lina stalowa odgrywa niezastąpiony efekt, więc jak możemy uniknąć zjawiska liny stalowej, w której występuje nieuporządkowana lina?Jako wciągarka stosuje również pewne metody unikania chaosu liny stalowej, jej bęben ma bardziej oczywisty rowek, wciągarka z podwójnym bębnem, te rowki mogą być lepiej zamocowane liną stalową.
Klucz produktuWymiary:
1)Średnica liny stalowej lub kabla(mm)
2) Ton wewnętrzna średnica rękawów?(lub zewnętrzną średnicęgładki bęben)
3)Długośćrękawtak?(Lubodległość między dwoma kołnierzami, bez płyt ścieralnych)
4) Materiał tulei bębna
5)Kierunek obrotu rowka bębna?
6) Rodzaj wejścia liny
Parametry techniczne i zastosowanie:
| NIE: |
Średnica drutu (mm): |
Kierunek obrotu |
Główny bęben
średnica (mm) |
Długość głównego bębna (mm) |
Aplikacja |
| 1 |
8 10 13 |
Lewa ręka, prawa ręka |
430 |
763 |
Wciągarka platformy wiertniczej do remontu oleju,
Wciągarka holownicza
Żuraw wieżowy |
| 2 |
13 18 20 |
Lewa ręka, prawa ręka |
623 |
1144 |
Wciągarka inżynierska,
Wciągarka do podnoszenia, Żuraw gąsienicowy |
| 3 |
22 25 26 |
Lewa ręka, prawa ręka |
730 |
1220 |
Wiertnica do przeróbki oleju,
Wciągarka do rejestrowania |
| 4 |
18 22 32 |
Lewa ręka, prawa ręka |
670 |
1240 |
Wciągarka wiertnicza,
rysunki |
| 5 |
28 32 36 40 |
Lewa ręka, prawa ręka |
560 |
630 |
Obrotowa wciągarka wiertnicza,
Sprzęt do podnoszenia |
| 6 |
26 28 32 45 |
Lewa ręka, prawa ręka |
760 1146 |
1970 1765 |
Żuraw morski,
Żuraw morski, wciągarka cumownicza
|
Wprowadzenie produktu
| nazwa: |
Dostosowany bęben kablowy z podwójnym rowkiem do nawijania lin stalowych |
| Prędkość podnoszenia |
0,95-1,27 m/s |
| Prędkość obrotowa |
720-960 obr./min |
| Średnica liny |
3-30mm |
| Rodzaj zawiesia |
drut |
| Obrót kierunku |
lewo czy prawo |
| Aplikacja |
wciągnik |
| Parametr |
można zaprojektować |
| Aplikacja |
górnictwo, wiercenie ropy naftowej lub kopalnia węgla |
| Średnica bębna |
900 mm |
| Szerokość bębna |
600 mm |
Sposób nakładania produktu:
1. Maszyny do statków morskich: wciągarka do żurawia morskiego, wciągarka cumownicza, wciągarka trakcyjna, wciągarka holownicza, wciągarka kotwiczna i wciągarka hydrologiczna
2. Przemysł naftowy: platforma wiertnicza, wciągarka do samochodów ciężarowych do wydobycia ropy naftowej, platforma do naprawy oleju, wycieraczka, wciągarka do samochodów ciężarowych itp.
3. Maszyny podnoszące: dźwig, wciągarka do żurawia wieżowego, wciągarka do suwnicy bramowej, wciągarka do żurawia gąsienicowego, wciągarka do żurawia opon
4. Maszyny budowlane: wciągarka do czyszczenia ścian budowlanych, wciągarka jednobębnowa i wciągarka dwubębnowa
5. Inne maszyny budowlane: wciągarka linowa, żuraw wieżowy, kafar, wciągarka elektryczna hydrauliczna
6. Maszyny górnicze: wyciągarka dyspozytorska, wciągarka trakcyjna, wciągarka z pochyłym wałem itp
Zaleta produktu:
W porównaniu z ogólnym bębnem bez rowka (gładkim) i spiralnym bębnem rowkowanym, rowkowane tuleje bębna stalowego mają oczywiste zalety w dokładnym nawijaniu wielowarstwowej liny stalowej.Podwójny rowek liny Lbs sprawia, że nawijanie liny stalowej jest bardziej gładkie, a obciążenie między warstwami rozkłada się równomiernie, zmniejsza nieregularne, nieuporządkowane nawijanie i wgryzanie liny w procesie układania liny stalowej, zmniejsza uszkodzenia liny stalowej, przedłuża żywotność liny stalowej, poprawia bezpieczeństwo pracy sprzętu i pozwala uniknąć przestojów urządzeń mechanicznych z powodu nieuporządkowanej wymiany liny.
Przedstawienie firmy
Nasza firma wcześnie wprowadziła zaawansowaną technologię w kraju i za granicą, po latach badań, rozwoju i ulepszeń, w maszynach wyciągowych wielowarstwowa lina stalowa dokonała wielkiego przełomu,
W 2010 roku firma uzyskała patent produkcyjny bębna linowego podwójnie składanego i założyła własną markę LBS.Obecnie firma stworzyła dojrzały i stabilny, serializowany tryb produkcji produktów.
Po zainstalowaniu poszycia ogrodzeniowego bębna typu dzielonego, dzielona tuleja poszycia ogrodzeniowego jest owinięta na gładkim bębnie bez szczelin i jest ściśle połączona z bębnem za pomocą śrub lub spawania, dzięki czemu pierwotna gładka powierzchnia bębna na zewnątrz powierzchni staje się formą podwójnego składanego rowka linowego Lebus, który jest wygodny do zastosowania modyfikacji wciągarki lub wymiany bębna.
Nasza fabryka ma ponad 2000 zestawów zaawansowanych urządzeń, takich jak odlewanie, kucie, obróbka kół zębatych, tłoczenie blach, nitowanie, obróbka cieplna i obróbka mechaniczna.W ostatnich latach,
Niemcy Centrum obróbcze CW1000, CNC czteroosiowe, pięcioosiowe centrum obróbcze, dziurkacz CNC, duża szlifierka do kół zębatych CNC, duża wytaczarka i frezarka do podłóg CNC,
Próżniowe spawanie wiązką elektronów, robot spawalniczy CNC i maszyna rolkowa 80 oraz inny zaawansowany sprzęt do przetwarzania.
