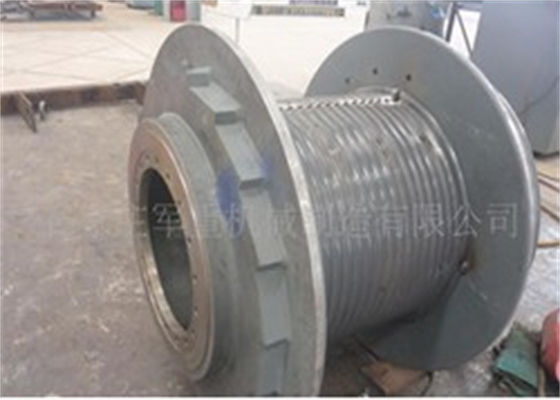

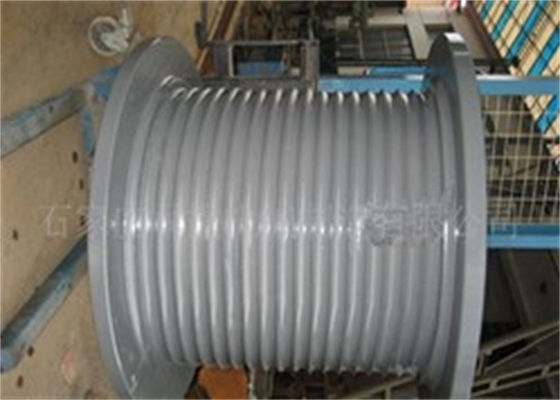

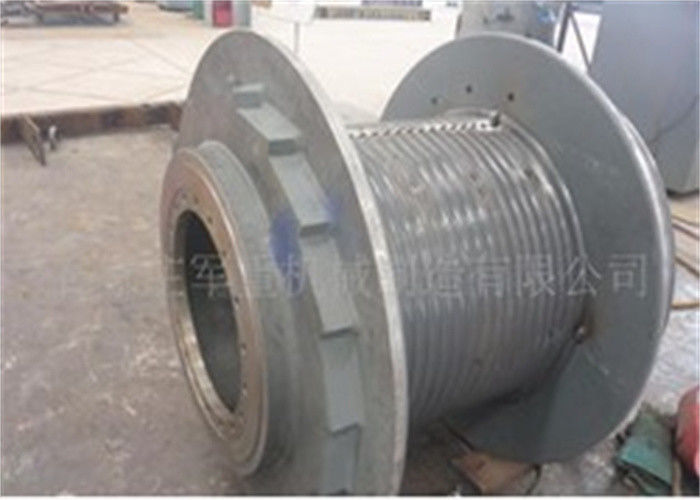

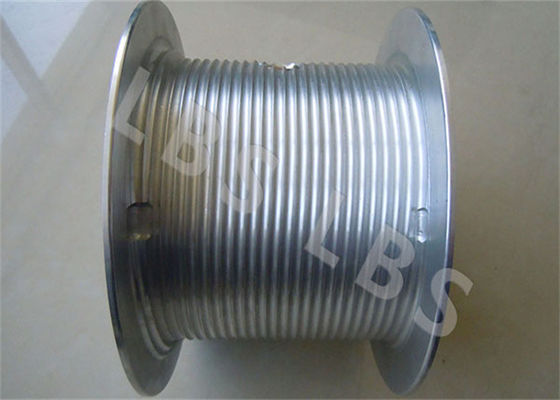

Bęben linowy z rowkowanym drutem 12 mm

Silna nośność Sprzęt wydobywczy Wciągarka linowa stalowa Bęben linowy

Opis wciągarki jednobębnowej / dwubębnowej

Bęben jest jedną z ważnych części maszyny do podnoszenia, tydo nawijania liny stalowej w mechanizmie podnoszącym lub trakcyjnym.Poprzez przeniesienie siły napędowej dostarczanej przez hydrauliczne lub elektryczne urządzenie napędowe na linę stalową, ruch obrotowy urządzenia napędowego jest przekształcany w wymagany ruch liniowy.

1. Według liczby warstw uzwojenia:

1) Uzwojenie pojedyncze:Tylko 1 warstwa liny jest nawinięta na bęben, spiralny rowek jest zwykle wycinany nabęben powierzchnia.

2) Podwójne uzwojenie:Bęben jest nawinięty 2 warstwami liny stalowej, można zastosować rowki spiralne lub rowki lebusowe.

3) Wielouzwojenie:Wielowarstwowe nawijanie liny stalowej na bęben, stosowane przy szczególnie dużej wysokości podnoszenia lub przy zwartym mechanizmie, powierzchnia bębna tnącego rowki lebusowe.

2. Zgodnie z metodą przetwarzania:

1) Bęben odlewniczy:Materiałem odlewniczym jest zwykle staliwo lub żeliwo.

2) Bęben spawalniczy:Rdzeń bębna wykonany jest z rury bezszwowej lub walcowany z blachą stalową, kołnierzem spawalniczym i bębnem rdzeńi eliminowanie naprężeń spawalniczych przed obróbką.

3. Zgodnie z liczbą segmentacji bębna

1) Podwójne uzwojenie:Wokół bębna można owinąć dwie liny stalowe.Lina może być nawinięta w tym samym kierunku lub w przeciwnym kierunku

2) Wielouzwojenie:Powierzchnia bębna jest podzielona na kilka bębnów za pomocą przegród, z których każdy może być używany oddzielnie do nawijania liny.

Zakres zastosowania wciągarki górniczej

Wciągarka kopalniana jest używana głównie do operacji przeładunku i napełniania rudy podziemnej lub odkrywkowej w kopalniach metali i innych kopalniach.Stosowany jest głównie do poziomego transportu brony, a także może być używany do poziomego lub pochylenia Kąt nie przekracza 44 ° transportu brony na zboczu, nie może być używany jako sprzęt do podnoszenia.Kierowca może obsługiwać ręcznie z boku wciągarki lub naciskając przycisk kilka metrów do kilkudziesięciu metrów od wciągarki.

Opis struktury wyciągarki kopalnianej

Wciągarka kopalniana ma przekładnię redukcyjną, bęben główny, bęben pomocniczy, urządzenie sterujące, urządzenie do prowadzenia liny stalowej i skład silnika.Części te są odpowiednio instalowane wewnątrz i na zewnątrz powłoki.Skorupa jest częścią o dobrej sztywności, która nie tylko pełni rolę ochronną i podtrzymującą, ale także przenosi cały ciężar.Jest przykręcony do dwóch prowadnic połączonych z fundamentem.Wciągarka podwójna posiada bęben główny (zamontowany z prawej strony, czyli przy silniku) oraz bęben wtórny (zamontowany z lewej strony).Wciągarka trzybębnowa posiada bęben główny (zamontowany pośrodku), dwa bębny pomocnicze (zamontowany po lewej i prawej stronie) lub dwa bębny główne (zamontowany po prawej i pośrodku) i jeden bęben podrzędny (zamontowany na po lewej stronie), każdy z odpowiednim urządzeniem sterującym i stalową prowadnicą liny.

Sprzęt do przetwarzania: Centrum obróbcze CNC

Kierunek obrotu rowków: lewostronny

Średnica liny stalowej: 3 MM ~ 65 MM

Każda warstwa okrążeń: 20,5 okrążenia

Warstwa: 5 warstw

Typ rowka linowego: Rowek linowy LEBUS

Liczba lin: dwie
