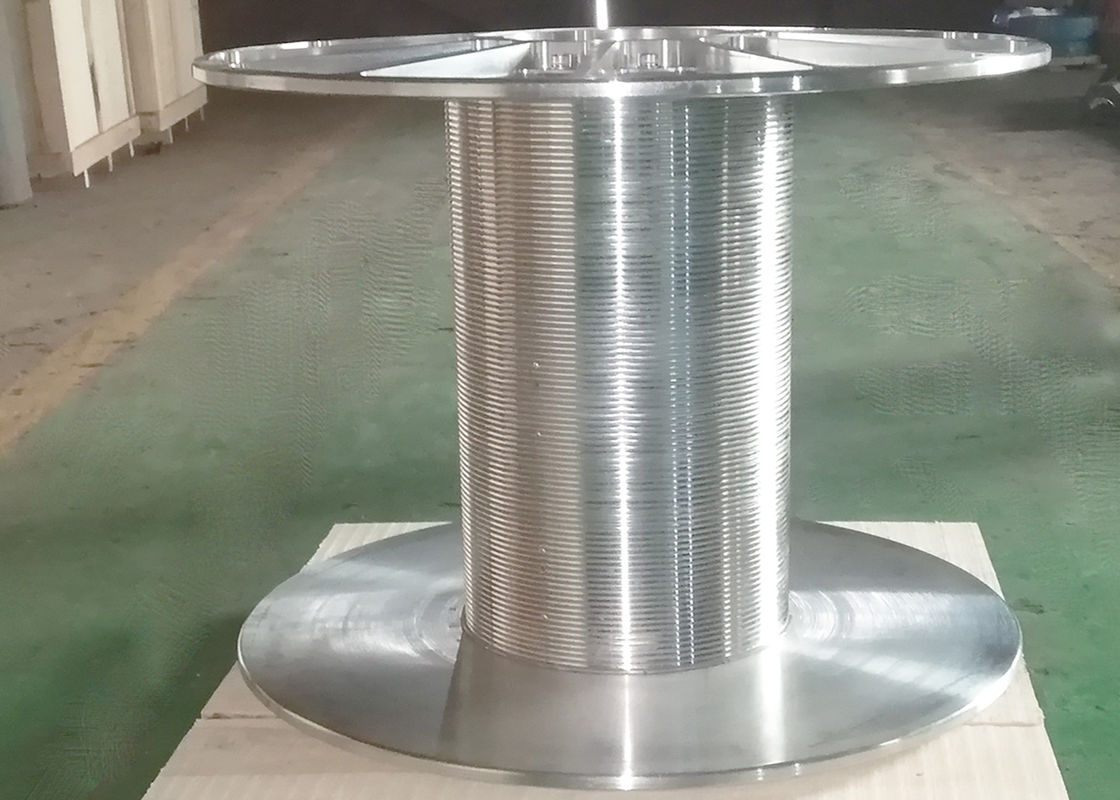

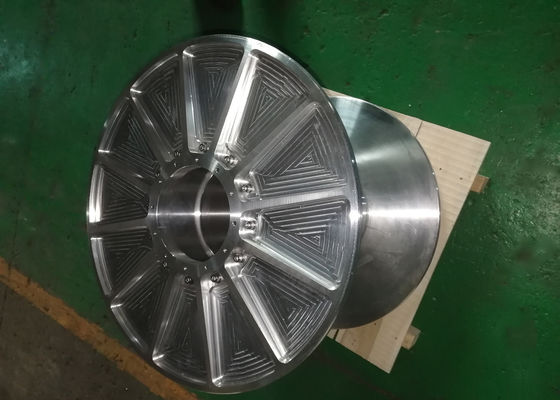

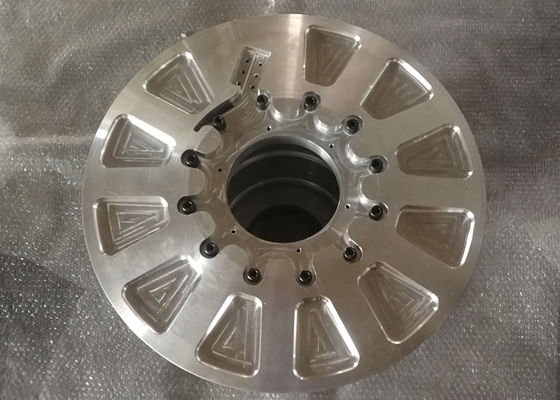

Wielofunkcyjny drut metalowy 4 mm z przedłużonym bębnem do budowy

Bęben wyciągarki linowej z przedłużoną liną stalową do podnoszenia obiektu

Bęben jest jedną z ważnych częścimaszyny do podnoszenia, używany do nawijania liny stalowej w mechanizmie podnoszącym lub mechanizmie trakcyjnym.Poprzez przeniesienie siły napędowej zapewnianej przez hydrauliczne lub elektryczne urządzenie napędowe na linę stalową, ruch obrotowy urządzenia napędowego jest przekształcany w wymagany ruch liniowy.

1. W zależności od liczby warstw uzwojenia:

1) Pojedyncze uzwojenie:Tylko 1 warstwa liny stalowej jest nawinięta na bęben, spiralny rowek jest zwykle wycinany na bębniebębenpowierzchnia.

2) Podwójne uzwojenie:Bęben jest nawinięty 2 warstwami liny stalowej, można zastosować rowki spiralne lub rowki typu lebus.

3) Wielouzwojeniowe:Wielowarstwowe nawijanie liny stalowej na bęben, stosowane przy szczególnie dużych wysokościach podnoszenia lub zwartych mechanizmach, powierzchnia bębna wycinającego rowki lebusowe.

2. Zgodnie z metodą przetwarzania:

1)Bęben odlewniczy:Materiałem odlewniczym jest zwykle staliwo lub żeliwo.

2) Bęben spawalniczy:Rdzeń bębna wykonany jest z rury bez szwu lub walcowany z blachą stalową, kołnierzem spawalniczym i bębnemrdzeńi eliminując naprężenia spawalnicze przed obróbką.

3. Według liczby segmentacji bębna

1) Podwójne uzwojenie:Wokół bębna można owinąć dwie liny stalowe. Lina może być nawinięta w tym samym kierunku lub w przeciwnym kierunku

2) Wielouzwojeniowe:Powierzchnia bębna jest podzielona przegrodami na kilka bębnów, z których każdy może być używany oddzielnie do nawijania liny.

Cztery wciągniki bębnowe, cztery wciągniki hakowe.Cztery liny stalowe są zamocowane na bębnie, odpowiednio, od bębna, od spodu bębna, gdy bęben się obraca, jeden podnosi pojemnik do góry, drugi pojemnik w dół.

Elementy konstrukcyjne

Bęben, zespół wału bębna, który jest podstawowym elementem wciągarki.

Mechanizm hamulcowy, w tym hamulec mechaniczny i hamulec wodny (hamulec elektromagnetyczny).

Głowica kota i zespół wału głowicy kota, używany do dokręcania luźnej klamry z drutu, podnoszenia ciężkich przedmiotów;Ciężka wciągarka wiertnicza zawiera również bęben do wyciągania rdzeniówki.

Układ napędowy, wprowadzanie i dystrybucja mocy oraz przenoszenie ruchu, dla wewnętrznej wciągarki o zmiennej prędkości oprócz wału napędowego i wału bębna, wału głowicy kota, ale także łańcuchów, kół zębatych, części wałów i pośredniego wału napędowego stołu obrotowego.

Układ sterowania, w tym zęby, zęby, sprzęgło pneumatyczne, konsola wiertarki, części zaworów sterujących itp., Jest integralną częścią systemu sterowania wiertnicą

Układy smarowania, w tym smarowanie masłem, smarowanie kroplowe i napęd uszczelnienia, smarowanie rozbryzgowe lub wymuszone.

System nośny ze spawaną ramą lub ramą skorupową.

Sprzęt do przetwarzania: Centrum obróbcze CNC

Kierunek obrotu rowków: leworęczny

Średnica liny stalowej: 3 MM ~ 65 MM

Okrążenia każdej warstwy: 20,5 okrążeń

Warstwa: 5 warstw

Typ rowka linowego: Rowek linowy LEBUS

Liczba lin: dwa
