Ocynkowane wykończenie rowkowanych tulei bębnowych LBS do wciągarki do transportu kopalni
Parametry wciągarki do eksploatacji górniczej
Naprężenie statyczne liny zewnętrznej: 10KN;
Prędkość liny zewnętrznej: ≥ 1,00m/s;
Pojemność liny: 450m;
Średnica liny stalowej: 12mm;
średnica bębna: 220mm;
Szerokość bębna: 307mm;
Model silnika: YBJ-11.4;
Moc silnika: 11,4 kW;
Prędkość silnika: 1470r/min;
Całkowity stosunek prędkości: 41;
Waga wciągarki: 578 kg;
W tym silnik;
Wymiary: 1073×766×727 mm;
Rozrusznik magnetyczny ognioszczelny: QBZ-80/1140/660;
Ognioszczelny przycisk sterujący: LA81-3.
Znaczenie rolek
Bęben jest jedną z najważniejszych części wciągarki
Przegląd z Lebus rowkowane
Bęben LBS jest rodzajem rowka do wielowarstwowego nawijania liny stalowej sprowadzanej z zagranicy.Z powodu tego rowka linowego w bębnie
Większość przekroju obwodowego jest utrzymywana równolegle do czoła kołnierza, tylko w bardzo małym przekroju i przecięciu czoła kołnierza,
Istnieje jednak zjawisko skręcania, nazywane też „rowkiem do liny składanej”.
Lata praktycznego użytkowania dowiodły, że ten rodzaj bębna ze specjalną strukturą rowków linowych może dobrze rozwiązać trudności wielowarstwowego nawijania liny
Podwójny składany system rowków kablowych zapewnia, że wielowarstwowa lina nawojowa na bębnie jest całkowicie płynnie wciągana i rozwijana z bębna
Zaleta LBS Groroved
System ten jest nadal najskuteczniejszą i najdoskonalszą metodą przedłużania żywotności liny stalowej.Testy wykazały, że użycie ze specyfikacją liny stalowej jest zgodne z rowkiem liny, bęben Lebus może przedłużyć żywotność liny o ponad 500%.
Rowek linowy LBS powoduje równomierne rozłożenie obciążenia między warstwami, a praktyka pokazuje, że znacznie wydłuża żywotność liny stalowej.W rzeczywistości powierzchnia testowa może wydłużyć żywotność liny o ponad 500%.Zmniejszenie uszkodzeń liny stalowej zwiększa bezpieczeństwo i skraca czas przestoju maszyny.
Wprowadzenie produktów

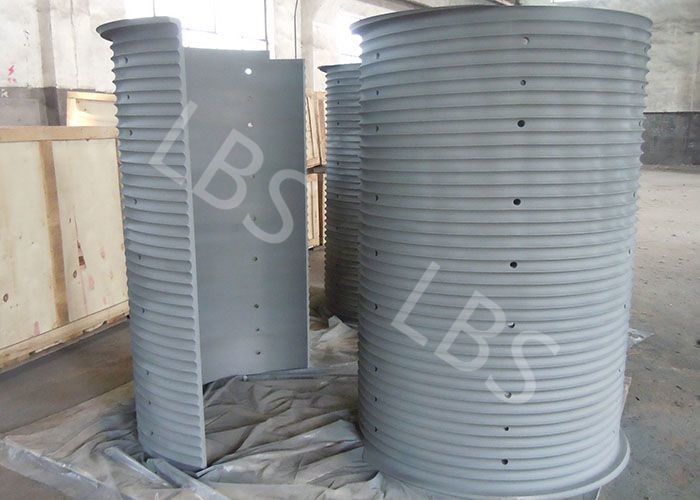

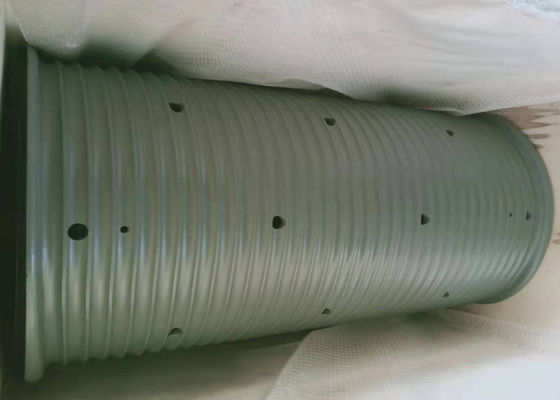

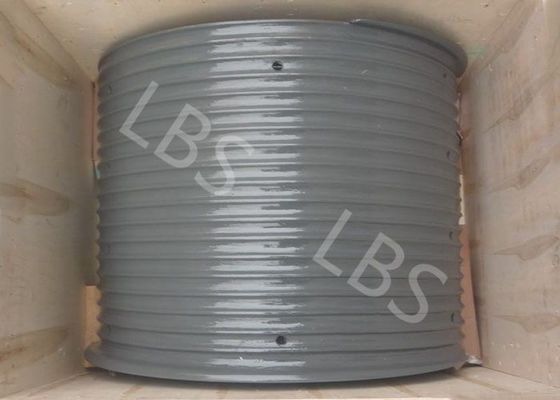

Materiały tulei: Stal niskowęglowa 20#,16Mn,Q235B,Q355B/D/E
Zastosowanie rękawów: Przyspawany lub przykręcony do gładkiego rdzenia bębna winch
Kierunek obrotu rękawów: w lewo lub w prawo
Sprzęt do przetwarzania: centrum obróbcze CNC
Środowisko pracy: środowisko wewnętrzne, zewnętrzne, deszczowe i pyłowe
Wysokość robocza: nie więcej niż 2000 M
Temperatura pracy:-40 ~ + 50 stopni celsjuszaPrzyspawany lub przykręcony do gładkiego rdzenia bębna wciągarki
Parametry techniczne i zastosowanie:
| Nie: |
Średnica drutu (mm): |
Kierunek obrotu |
Główny bęben
średnica (mm) |
Długość bębna głównego (mm) |
Podanie |
| 1 |
8 10 13 |
Lewa ręka, prawa ręka |
430 |
763 |
Wciągarka platformy olejowej,
Wciągarka
Żuraw wieżowy |
| 2 |
13 18 20 |
Lewa ręka, prawa ręka |
623 |
1144 |
wciągarka inżynierska,
Wciągarka, żuraw gąsienicowy |
| 3 |
22 25 26 |
Lewa ręka, prawa ręka |
730 |
1220 |
platforma do rekonstrukcji ropy naftowej,
Wciągarka do drewna |
| 4 |
18 22 32 |
Lewa ręka, prawa ręka |
670 |
1240 |
Wciągarka wiertnicza,
remis |
| 5 |
28 32 36 40 |
Lewa ręka, prawa ręka |
560 |
630 |
Obrotowa wciągarka wiertnicza,
Sprzęt do podnoszenia |
| 6 |
26 28 32 45 |
Lewa ręka, prawa ręka |
760 1146 |
1970 1765 |
Dźwig morski,
Żuraw morski, wciągarka cumownicza |
Struktura produktu:
Zintegrowany bęben do rowków linowych: bębny linowe z rowkami wyciętymi bezpośrednio w nich (z lub bez kołnierzy przykręcanych lub spawanych, zgodnie z wymaganiami). Bęben wciągarki z kołnierzem, rowek LBS jest wycinany bezpośrednio w korpusie bębna, zgodnie z wymaganiami klienta, kołnierze są spawane lub skręcane śrubami.geometria rowka zależy od konstrukcji liny, średnicy i długości oraz od zastosowania.bęben ma wymagane wymiary montażowe dla rzeczywistych warunków pracy.
Zaleta produktu:
W porównaniu z ogólnym nierowkowanym (gładkim) bębnem i spiralnym bębnem rowkowanym, rowkowane stalowe bębny mają oczywiste zalety w starannym nawijaniu wielowarstwowej stalowej liny.Podwójny rowek liny Lbs sprawia, że nawijanie liny stalowej jest bardziej płynne, a obciążenie między warstwami jest równomiernie rozłożone, zmniejsza nieregularne, nieuporządkowane nawijanie i gryzienie liny w procesie układania liny stalowej, zmniejsza uszkodzenia liny stalowej, wydłuża żywotność liny stalowej, poprawia bezpieczeństwo pracy sprzętu i pozwala uniknąć przestojów sprzętu mechanicznego z powodu nieuporządkowanej wymiany liny.
